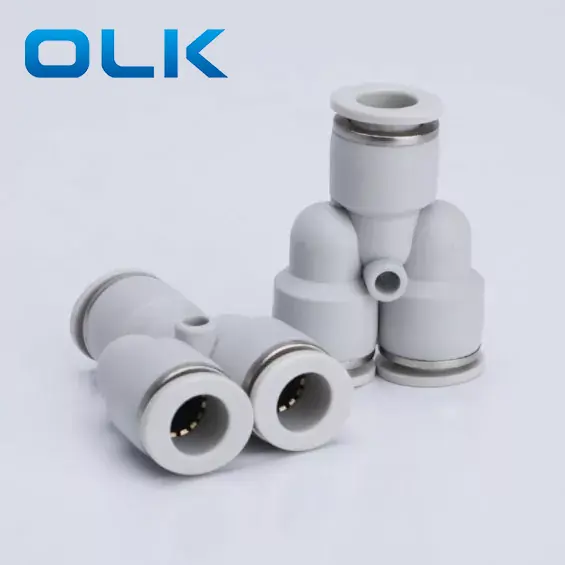

টিউব ফিটিংয়ে পিওয়াই ইউনিয়ন ওয়াই পুশ হ'ল বায়ুসংক্রান্ত সিস্টেমগুলিতে বায়ুপ্রবাহকে বিভক্ত করতে বা একত্রিত করতে ব্যবহৃত একটি ওয়াই-আকৃতির ফিটিং।
এটি একই বাইরের ব্যাসের তিনটি টিউবকে সংযুক্ত করে, সমস্ত দিকগুলিতে একটি সুরক্ষিত এবং বায়ুচালিত সংযোগ সরবরাহ করে।
|
পিওয়াই |
8 |
|
মডেল |
টিউব আকার (মেট্রিক) |
|
পিওয়াই সিরিজ ফিটিং |
4: 4 মিমি |
|
|
6: 6 মিমি |
|
|
8: 8 মিমি |
|
|
10: 10 মিমি |
|
|
12: 12 মিমি |
|
|
14: 14 মিমি |
|
|
16: 16 মিমি |
|
তরল |
বায়ু/জল (শর্তসাপেক্ষ)/ভ্যাকুয়াম |
|
অপারেটিং চাপ |
0-1.0 এমপিএ |
|
ভ্যাকুয়াম চাপ |
-100 কেপিএ (10 টর) |
|
অপারেটিং তাপমাত্রা |
-10-60 ℃ |
|
উপাদান |
নাইলন (পিএ), পলিউরেথেন (পিইউ) |
|

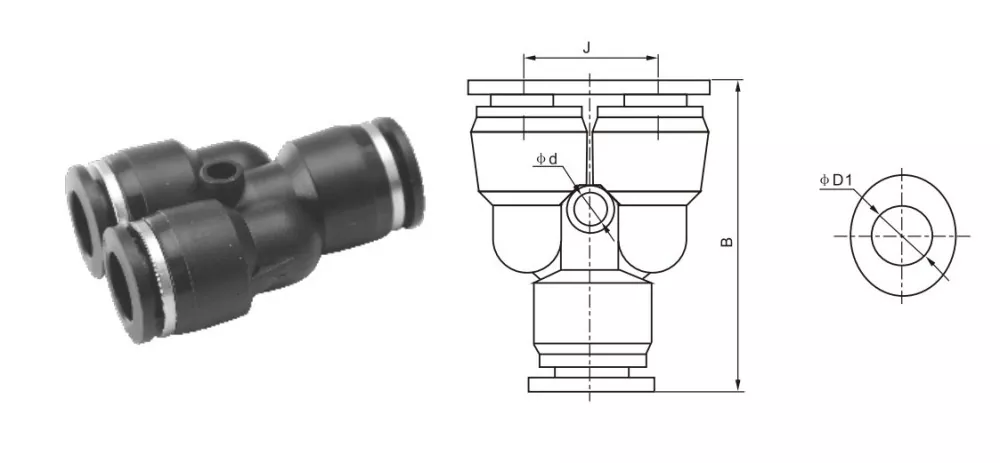

ইঞ্চি টিউব ফিটিং |
মেট্রিকটিউব ফিটিং |
φD |
B |
J |
φD |
|
পিওয়াই 5/32 |
পিওয়াই -4 |
4 |
38 |
11.6 |
2.5 |
|
পিওয়াই 1/4 |
পিওয়াই -6 |
6 |
39 |
13.3 |
3.5 |
|
পিওয়াই 5/16 |
পিওয়াই -8 |
8 |
42.5 |
15.5 |
4.5 |
|
পিওয়াই 3/8 |
পিওয়াই -10 |
10 |
48 |
38.5 |
4.5 |
|
পিওয়াই 1/2 |
পিওয়াই -12 |
12 |
54 |
21.5 |
4 |
|
সাধারণ ইম্পেরিয়াল থ্রেড আকার রূপান্তর রেফারেন্স |
||
|
ইম্পেরিয়াল আকার |
প্রায় মেট্রিক (মিমি) |
রূপান্তর সূত্র |
|
1/8 |
3.2 মিমি |
1 ÷ 8 × 25.4 = 3.175 |
|
5/32 |
3.97 মিমি |
5 ÷ 32 × 25.4 = 3.97 |
|
1/4 |
6.35 মিমি |
1 ÷ 4 × 25.4 = 6.35 |
|
5/16 |
7.94 মিমি |
5 ÷ 16 × 25.4 = 7.94 |
|
3/8 |
9.53 মিমি |
3 ÷ 8 × 25.4 = 9.53 |
|
1/2 |
12.7 মিমি |
1 ÷ 2 × 25.4 = 12.7 |
