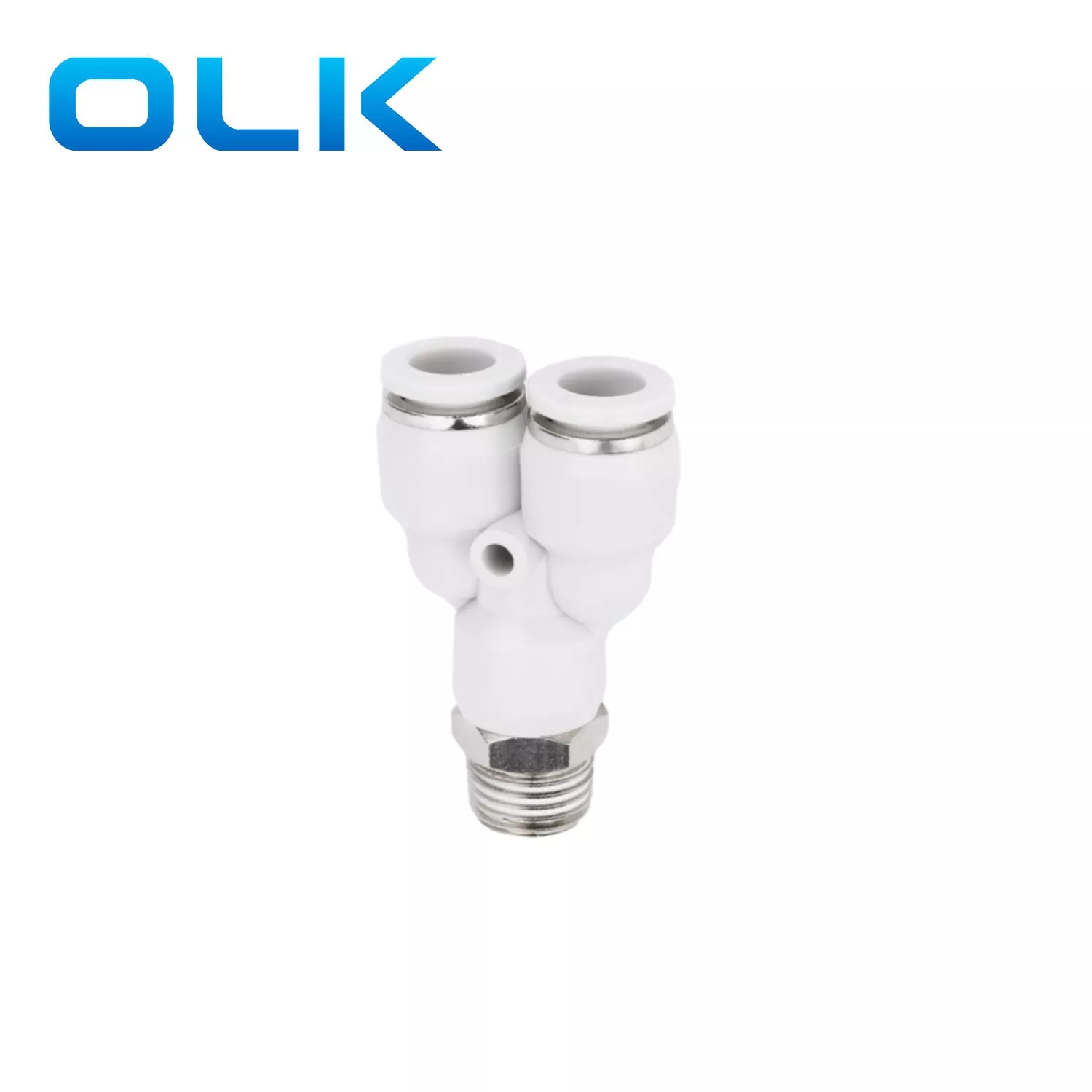

পিএক্স ওয়াই টাইপ পুশ-ইন টিউব ফিটিং

অর্ডার কোড

পিএক্স

8

-

01

মডেল

টিউব আকার (মেট্রিক)

থ্রেড টাইপ (55 ° সোজা টিউব থ্রেড)

পিএক্স সিরিজ ফিটিং

4: 4 মিমি

01: জি 1/8

6: 6 মিমি

02: জি 1/4

8: 8 মিমি

03: জি 3/8

10: 10 মিমি

04: জি 1/2

12: 12 মিমি

14: 14 মিমি

16: 16 মিমি

তরল

বায়ু/জল (শর্তসাপেক্ষ)/ভ্যাকুয়াম

অপারেটিং চাপ

0-1.0 এমপিএ

ভ্যাকুয়াম চাপ

-100 কেপিএ (10 টর)

অপারেটিং তাপমাত্রা

-10-60 ℃

উপাদান

নাইলন (পিএ), পলিউরেথেন (পিইউ)

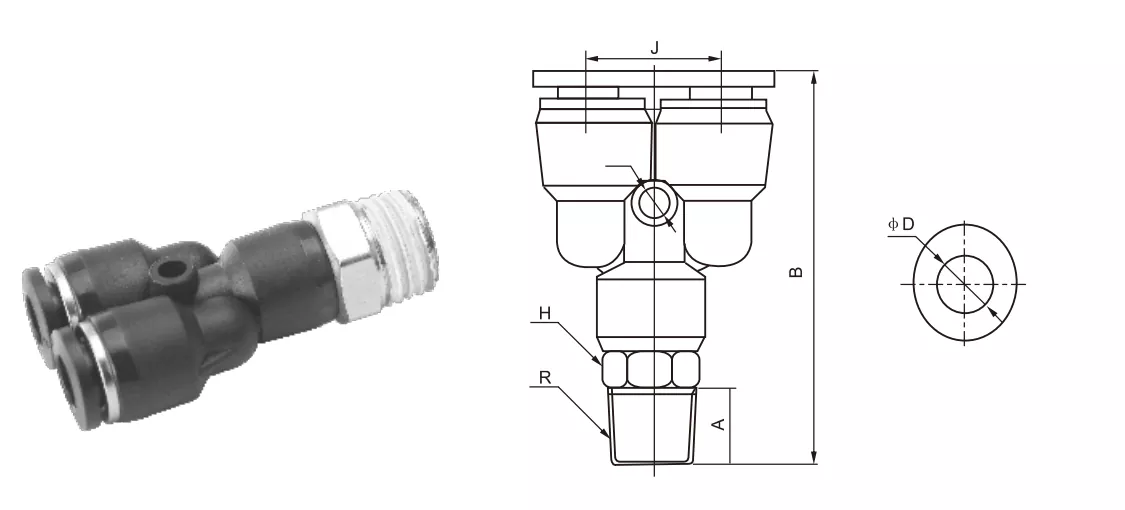

ইঞ্চি টিউব ফিটিং

মেট্রিক টিউব ফিটিং

φD

R

A

B

E

J

φD

PX5/32-M5

PX4-M5

4

এম 5

4.5

42.5

10

10.8

2.5

Px5/32-01

Px4-01

4

আর 1/8

7

43

10

10.8

2.5

Px5/32-02

Px4-02

4

আর 1/4

9

44

14

10.8

3

পিএক্স 1/4-এম 5

PX6-M5

6

এম 5

4.5

41.5

12

13.4

3.5

Px1/4-01

Px6-01

6

আর 1/8

6.5

46

12

13.4

3.5

পিএক্স 1/4-02

Px6-02

6

আর 1/4

9

48.5

14

13.4

3.5

Px1/4-03

Px6-03

6

আর 3/8

10

49

17

13.4

3.5

Px1/4-04

Px6-04

6

আর 1/2

10

51

21

13.4

3.5

PX5/16-01

Px8-01

8

আর 1/8

8

51

14

15.8

4

Px5/16-02

PX8-02

8

আর 1/4

10

52.5

14

15.8

4

Px5/16-03

Px8-03

8

আর 3/8

10

53.5

17

15.8

4

Px5/16-04

Px8-04

8

আর 1/2

11

55

21

15.8

4

Px3/8-01

Px10-01

10

আর 1/8

8

56.5

17

19

4

Px3/8-02

Px10-02

10

আর 1/4

10

58

17

19

4

Px3/8-03

Px10-03

10

আর 3/8

10

58

17

19

4

Px3/8-04

Px10-04

10

আর 1/2

11

59

21

19

4

পিএক্স 1/2-01

Px12-01

12

আর 1/8

8

62

19

21.5

4

পিএক্স 1/2-02

Px12-02

12

আর 1/4

10

70

19

21.5

4.5

পিএক্স 1/2-03

Px12-03

12

আর 3/8

10

70

19

21.5

4.5

পিএক্স 1/2-04

Px12-04

12

আর 1/2

11

65

21

21.5

4

Px16-03

16

আর 3/8

11

Px16-04

16

আর 1/2

12

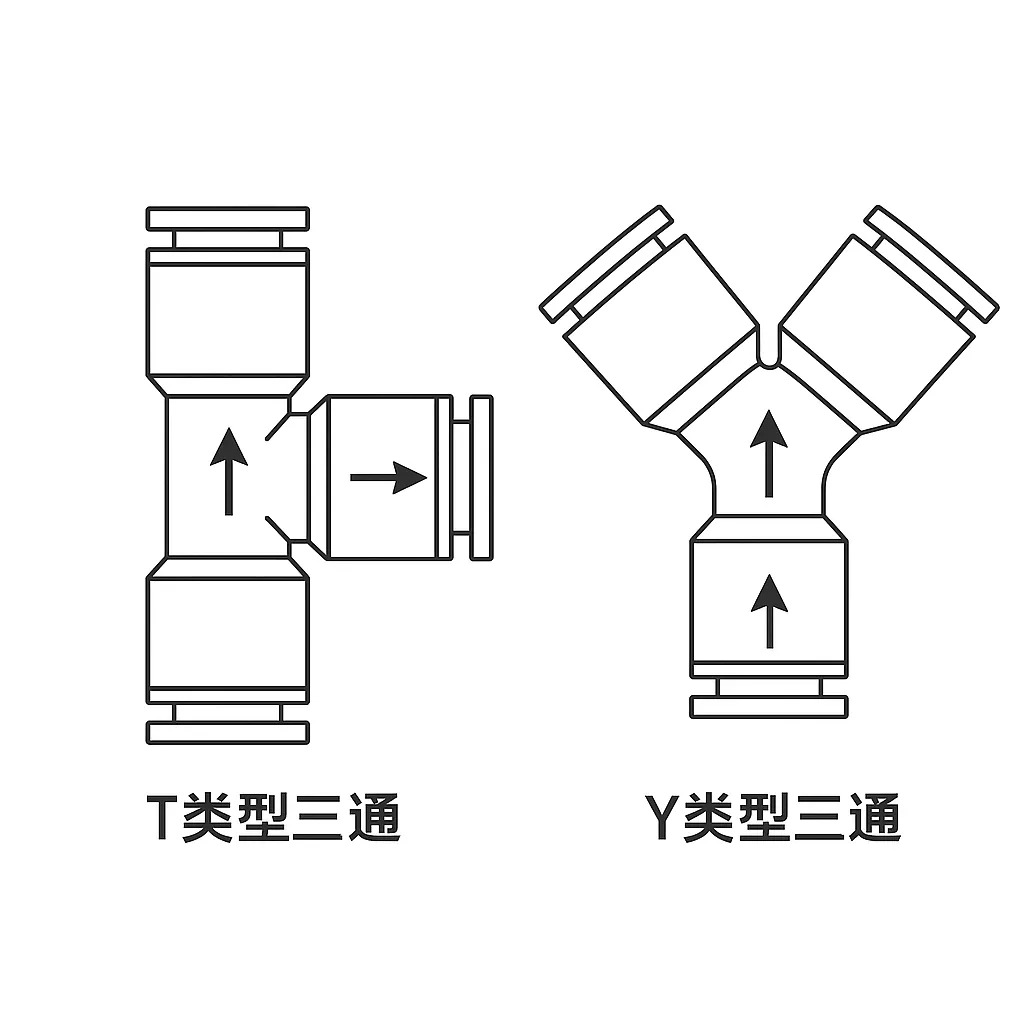

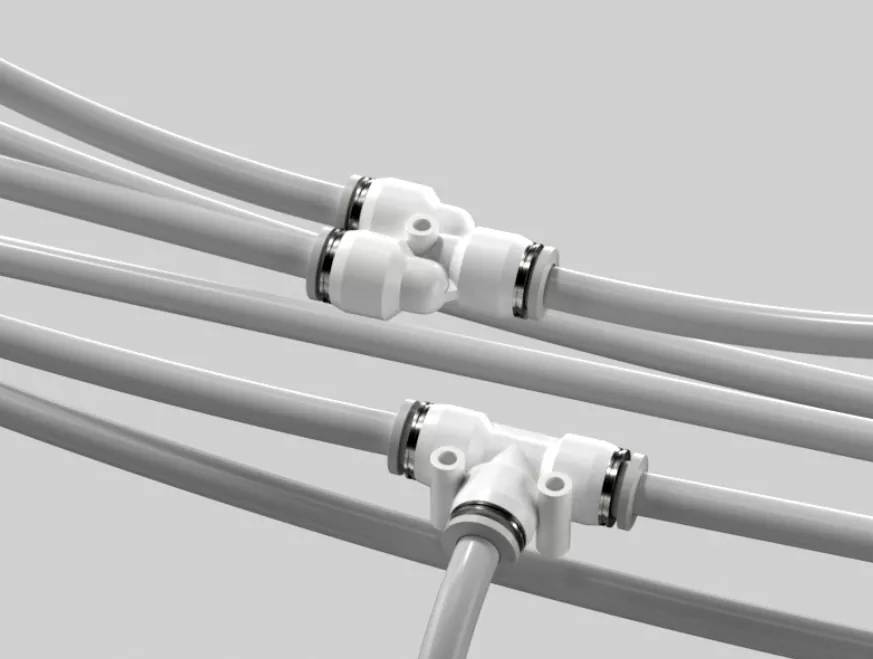

টি এবং ওয়াই-আকৃতির পুশ-ইন টিউব ফিটিংয়ের মধ্যে মিল এবং পার্থক্য:

টি ফিটিং (পিবি, পিডি)

"টি" কাঠামোর মতো নিউম্যাটিক ফিটিং এবং 90 ° কোণে ছেদ করুন

Y ফিটিং (পিএক্স)

"ওয়াই" কাঠামো এবং স্মুথ প্রবাহের দিকের মতো 3 টি ওয়ে ফিটিং, আরও উপযুক্ত ফরোয়ার প্রবাহ

টি-শেপডপিনিউমেটিক ফিটিংয়ের সাথে তুলনা করে, ওয়াই-আকৃতির সংযোগকারী ফিটিংফ্লো মসৃণ এবং কম প্রতিরোধের রয়েছে
