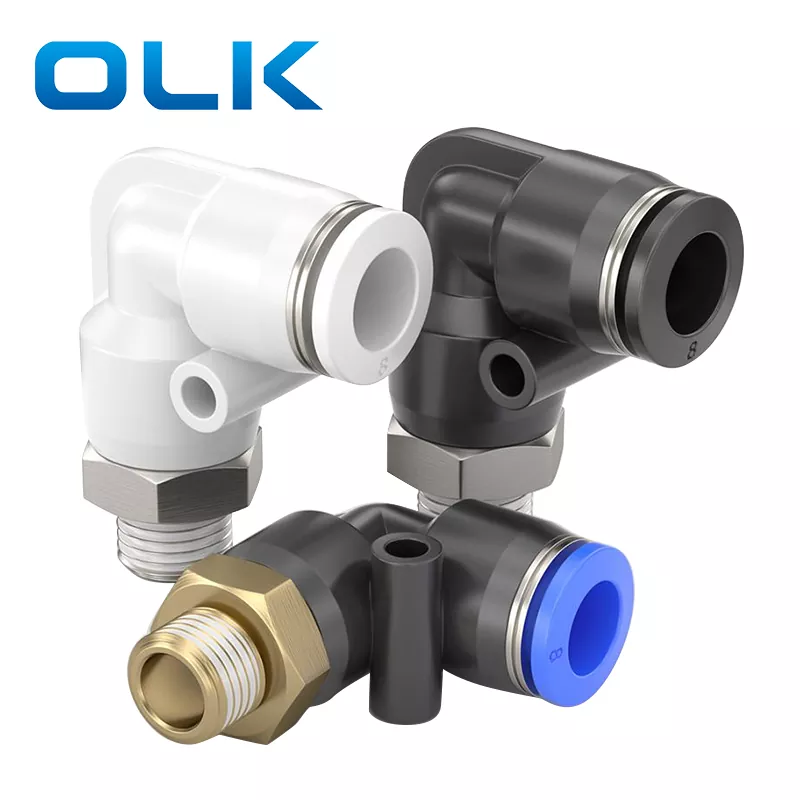

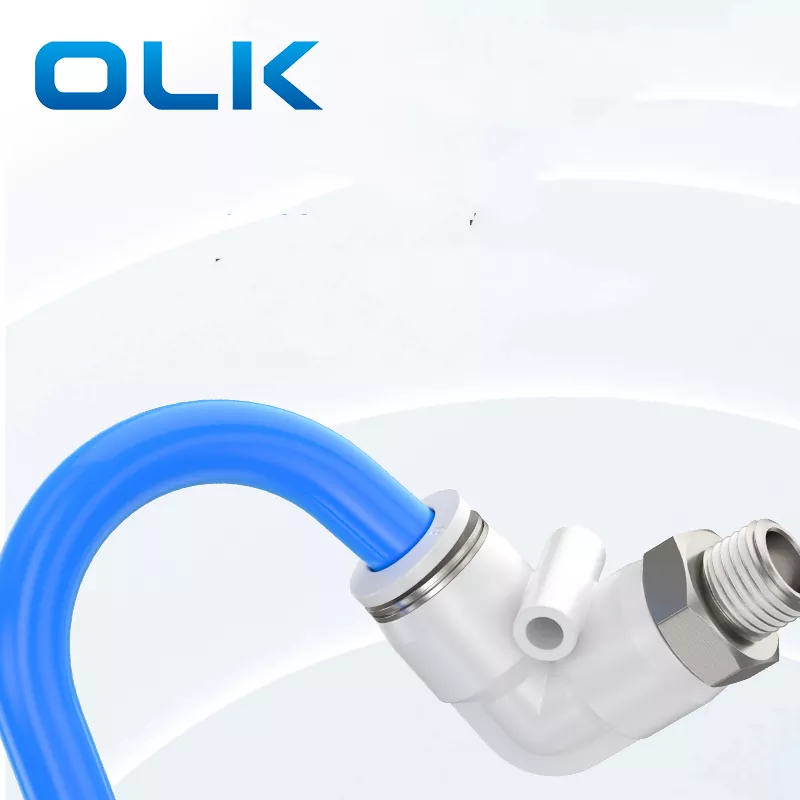

টিউব ফিটিংয়ে পিএল পুরুষ কনুই পুশ

অর্ডার কোড

Pl

8

-

01

মডেল

টিউব আকার (মেট্রিক)

থ্রেড টাইপ (55 ° সোজা টিউব থ্রেড)

4: 4 মিমি

01: জি 1/8

6: 6 মিমি

02: জি 1/4

8: 8 মিমি

03: জি 3/8

10: 10 মিমি

04: জি 1/2

12: 12 মিমি

14: 14 মিমি

16: 16 মিমি

তরল

বায়ু/জল (শর্তসাপেক্ষ)/ভ্যাকুয়াম

অপারেটিং চাপ

0-1.0 এমপিএ

ভ্যাকুয়াম চাপ

-100 কেপিএ (10 টর)

অপারেটিং তাপমাত্রা

-10-60 ℃

উপাদান

নাইলন (পিএ), পলিউরেথেন (পিইউ)

ইঞ্চি টিউব ফিটিং

মেট্রিক টিউব ফিটিং

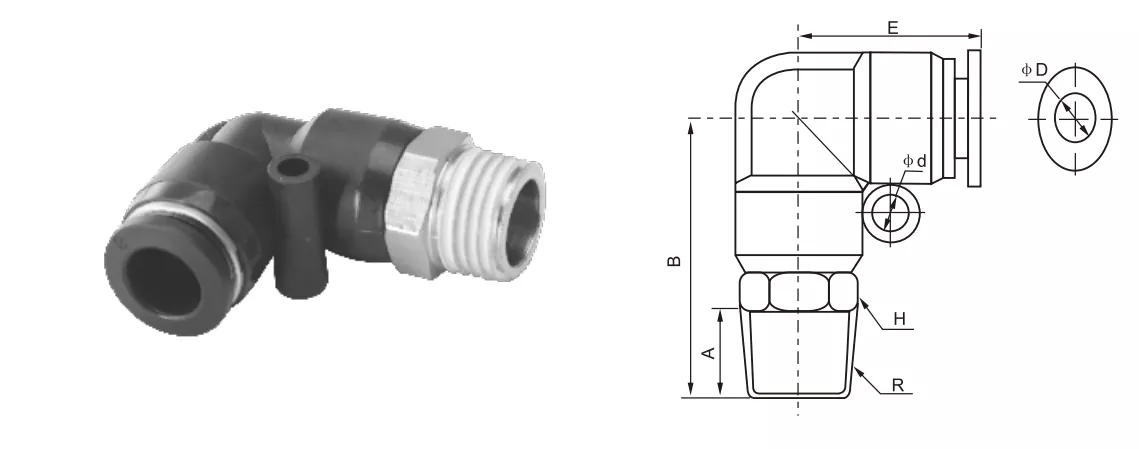

φD

R

A

B

H

E

φD

PL5/32-M5

PL4-M5

4

এম 5

4.5

25

10

19.7

/

PL5/32-01

PL4-01

4

আর 1/8

7

26.5

10

19.7

/

PL5/32-02

PL4-02

4

আর 1/4

9

28

14

19.7

/

পিএল 1/4-এম 5

PL6-M5

6

এম 5

4.5

27.5

12

20.8

3.5

PL1/4-01

Pl6-01

6

আর 1/8

7

27.5

12

20.8

3.5

PL1/4-02

Pl6-02

6

আর 1/4

9

29.5

14

20.8

3.5

PL1/4-03

Pl6-03

6

আর 3/8

10

30.5

17

20.8

3.5

PL1/4-04

Pl6-04

6

আর 1/2

11

32

21

20.8

3.5

PL5/16-01

Pl8-01

8

আর 1/8

8

31.7

14

23.5

4.5

PL5/16-02

Pl8-02

8

আর 1/4

10

33.8

14

23.5

4.5

PL5/16-03

Pl8-03

8

আর 3/8

10

33.8

17

23.5

4.5

PL5/16-04

Pl8-04

8

আর 1/2

11

35.5

21

23.5

4.5

PL3/8-01

Pl10-01

10

আর 1/8

8

35.5

17

27.4

4.5

PL3/8-02

Pl10-02

10

আর 1/4

10

37.5

17

27.4

4.5

PL3/8-03

Pl10-03

10

আর 3/8

10

38

17

27.4

4.5

PL3/8-04

Pl10-04

10

আর 1/2

11

38.6

21

27.4

4.5

PL1/2-01

Pl12-01

12

আর 1/8

8

38

19

30.3

5

PL1/2-02

Pl12-02

12

আর 1/4

10

39.5

19

30.3

5

PL1/2-03

Pl12-03

12

আর 3/8

10

40.5

19

30.3

5

PL1/2-04

Pl12-04

12

আর 1/2

11

42

21

30.3

5

Pl14-03

14

আর 3/8

12

42.5

24

30.3

4

Pl14-04

14

আর 1/2

15

45

24

30.3

4

Pl16-03

16

আর 3/8

15

50

24

34

4

Pl16-04

16

আর 1/2

15

50.5

27

34

4

নাম/প্রকার

ইন্টারফেস কাঠামোর বিবরণ

পিসি কনুই

পাইপ জয়েন্টটি 90 ° কোণে বাঁকানো এবং অন্য প্রান্তটি অভ্যন্তরীণভাবে থ্রেড করা হয়

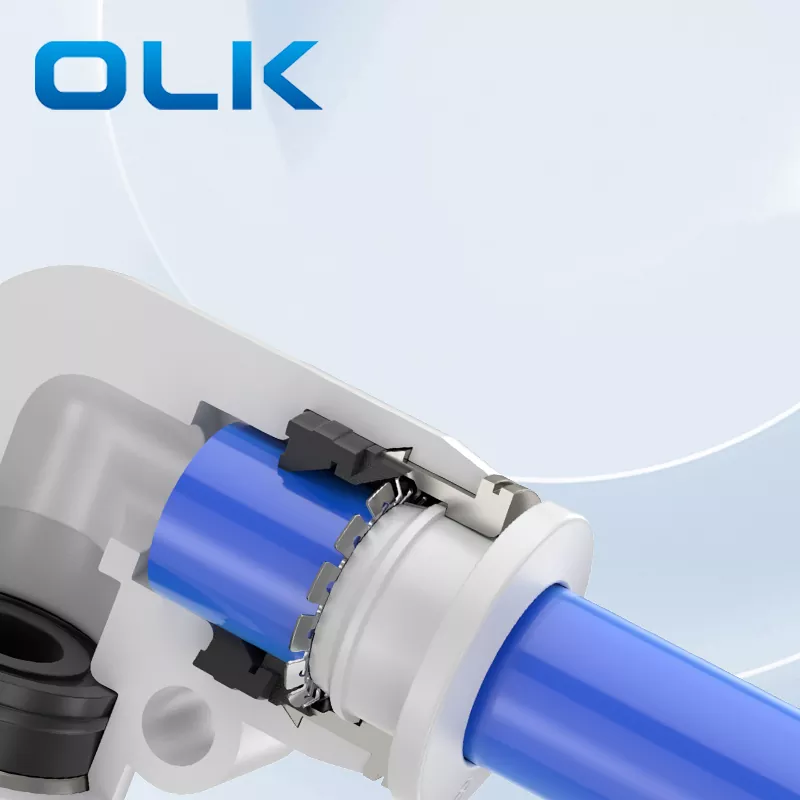

পিএল কনুই

এক প্রান্তটি serted োকানো হয় এবং অন্য প্রান্তে 90 ° এর একটি বাহ্যিক থ্রেড রয়েছে

পিভি কনুই

উভয় প্রান্তটি 90 ° বেন্ড সহ টিউব সন্নিবেশ প্রকার
