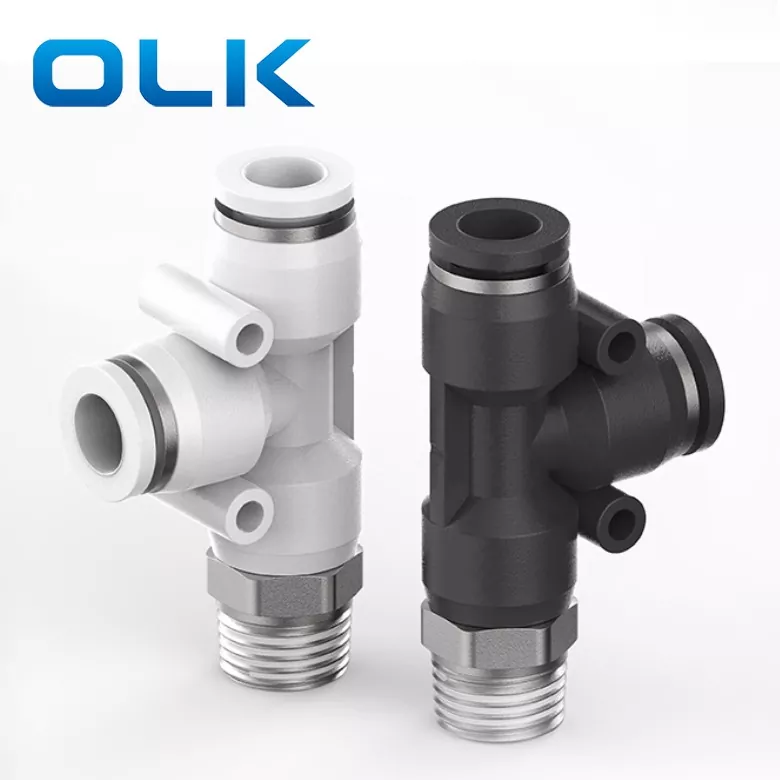

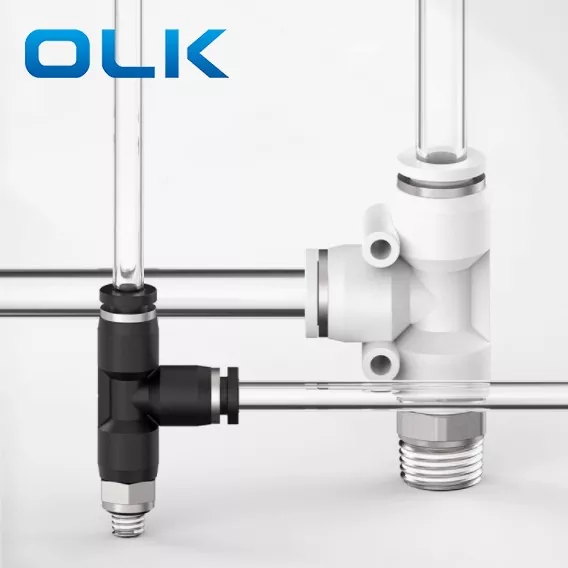

টিউব ফিটিংয়ে পিডি রান টি পুশ একটি ওয়াই-টাইপ ত্রি-মুখী পুশ-ইন ফিটিং, যা একটি বায়ু উত্সকে দুটি আউটপুটে বিভক্ত করার জন্য ডিজাইন করা হয়েছে। এটি সিস্টেমগুলির জন্য আদর্শ যা এক-দুটি-আউট-নিউম্যাটিক সংযোগের প্রয়োজন।
পিডি ফিটিং কী বৈশিষ্ট্য: দক্ষ বায়ু বিতরণের জন্য ওয়াই-আকৃতির নকশা; পুশ-টু-কানেক্ট সহজ ইনস্টলেশনের জন্য শেষ হয়; বহু-দিকনির্দেশক টিউবিংয়ের জন্য নমনীয় রাউটিং
|
অর্ডার কোড |
|||
|
পিডি |
8 |
- |
01 |
|
মডেল |
টিউব আকার (মেট্রিক) |
|
থ্রেড টাইপ (55 ° সোজা টিউব থ্রেড) |
|
পিডি সিরিজ ফিটিং |
4: 4 মিমি |
|
01: জি 1/8 |
|
|
6: 6 মিমি |
|
02: জি 1/4 |
|
|
8: 8 মিমি |
|
03: জি 3/8 |
|
|
10: 10 মিমি |
|
04: জি 1/2 |
|
|
12: 12 মিমি |
|
|
|
|
14: 14 মিমি |
|
|
|
|
16: 16 মিমি |
|
|
|
তরল |
বায়ু/জল (শর্তসাপেক্ষ)/ভ্যাকুয়াম |
|
অপারেটিং চাপ |
0-1.0 এমপিএ |
|
ভ্যাকুয়াম চাপ |
-100 কেপিএ (10 টর) |
|
অপারেটিং তাপমাত্রা |
-10-60 ℃ |
|
উপাদান |
নাইলন (পিএ), পলিউরেথেন (পিইউ) |
|
ইঞ্চি টিউব ফিটিং |
মেট্রিক টিউব ফিটিং |

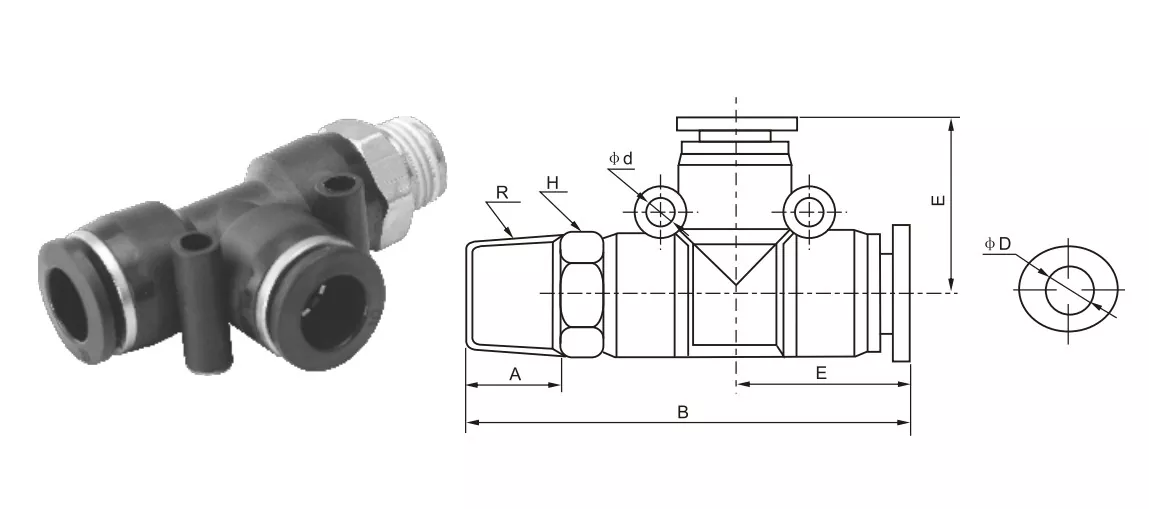

φD |
R |
A |
B |
E |
H |
φD |
|
PD5/32-M5 |
পিডি 4-এম 5 |
4 |
এম 5 |
4.5 |
44 |
18.4 |
10 |
/ |
|
PD5/32-01 |
PD4-01 |
4 |
আর 1/8 |
7 |
44 |
18.4 |
10 |
/ |
|
PD5/32-02 |
PD4-02 |
4 |
আর 1/4 |
9 |
47.5 |
18.4 |
14 |
/ |
|
পিডি 1/4-এম 5 |
পিডি 6-এম 5 |
6 |
এম 5 |
4.5 |
47 |
20.8 |
12 |
3.5 |
|
পিডি 1/4-01 |
PD6-01 |
6 |
আর 1/8 |
7 |
48.5 |
20.8 |
12 |
3.5 |
|
পিডি 1/4-02 |
PD6-02 |
6 |
আর 1/4 |
9 |
51 |
20.8 |
14 |
3.5 |
|
পিডি 1/4-03 |
PD6-03 |
6 |
আর 3/8 |
10 |
51.5 |
20.8 |
17 |
3.5 |
|
পিডি 1/4-04 |
PD6-04 |
6 |
আর 1/2 |
11 |
54 |
20.8 |
21 |
3.5 |
|
PD5/16-01 |
PD8-01 |
8 |
আর 1/8 |
8 |
54 |
22.8 |
14 |
4.5 |
|
PD5/16-02 |
PD8-02 |
8 |
আর 1/4 |
10 |
55.5 |
22.8 |
14 |
4.5 |
|
PD5/16-03 |
PD8-03 |
8 |
আর 3/8 |
10 |
57 |
22.8 |
17 |
4.5 |
|
PD5/16-04 |
PD8-04 |
8 |
আর 1/2 |
11 |
58 |
22.8 |
21 |
4.5 |
|
পিডি 3/8-01 |
PD10-01 |
10 |
আর 1/8 |
8 |
64.2 |
38.3 |
17 |
4.5 |
|
পিডি 3/8-02 |
PD10-02 |
10 |
আর 1/4 |
10 |
67 |
38.3 |
17 |
4.5 |
|
পিডি 3/8-03 |
PD10-03 |
10 |
আর 3/8 |
10 |
66 |
28.3 |
17 |
4.5 |
|
PD3/8-04 |
PD10-04 |
10 |
আর 1/2 |
11 |
67 |
28.3 |
21 |
4.5 |
|
পিডি 1/2-01 |
PD12-01 |
12 |
আর 1/8 |
8 |
67 |
29.6 |
19 |
5 |
|
পিডি 1/2-02 |
PD12-02 |
12 |
আর 1/4 |
10 |
68.8 |
29.6 |
19 |
5 |
|
পিডি 1/2-03 |
PD12-03 |
12 |
আর 3/8 |
10 |
68.8 |
29.6 |
19 |
5 |
|
পিডি 1/2-04 |
PD12-04 |
12 |
আর 1/2 |
11 |
70 |
29.6 |
21 |
5 |
|
|
PD14-03 |
16 |
আর 3/8 |
12 |
|
35 |
24 |
4 |
|
|
PD14-04 |
16 |
আর 1/2 |
15 |
85 |
35 |
24 |
4 |
|
নাম/প্রকার |
ইন্টারফেস কাঠামোর বিবরণ |
|
রান টি (পিডি) |
প্রধান বায়ু প্রবাহটি সোজা, এবং শাখাগুলি উল্লম্বভাবে বেরিয়ে আসে |
|
শাখা টি (পিবি) |
দুটি ইন্টারফেস ডান কোণে সংযুক্ত থাকে, একটি "টি" এর শাখায় |
|
সমান টি |
একই আকারের তিনটি বন্দর |
সংযোগকারী ফিটিংয়ে ‘রুন টি’ এর অর্থ কী?
টি "অর্থ তিনটি ইন্টারফেস সহ টি-আকৃতির সংযোজক (টিই);
'রান' মূল চ্যানেলকে বোঝায় (মূল বায়ু প্রবাহের দিকটি একটি সরল রেখা);
সুতরাং 'রান টি' এর অর্থ হ'ল মূল চ্যানেলটি সোজা হয়ে গেছে এবং একটি শাখা উল্লম্বভাবে মাঝখানে নিয়ে গেছে।
