5/3 সোলেনয়েড ভালভের তিনটি ভালভের মধ্যে পার্থক্য

5/3 এর তিনটি ভালভ প্রকারের মধ্যে পার্থক্যসোলেনয়েড ভালভ

অর্ডার করার সময় 5/3সোলেনয়েড ভালভ, একক এবং ডাবল বৈদ্যুতিক নিয়ন্ত্রণ ছাড়াও, তিনটি কনফিগারেশন রয়েছে: C (ডাবল-সোলেনয়েড 5/3 পথ বন্ধ কেন্দ্র), E (ডাবল-সোলেনয়েড 5/3 পথ নিষ্কাশন কেন্দ্র), এবং P (ডাবল-সোলেনয়েড 5/3 উপায় চাপ কেন্দ্র)।

5/3 পথসোলেনয়েড ভালভপ্রতীক	অর্ডার কোড

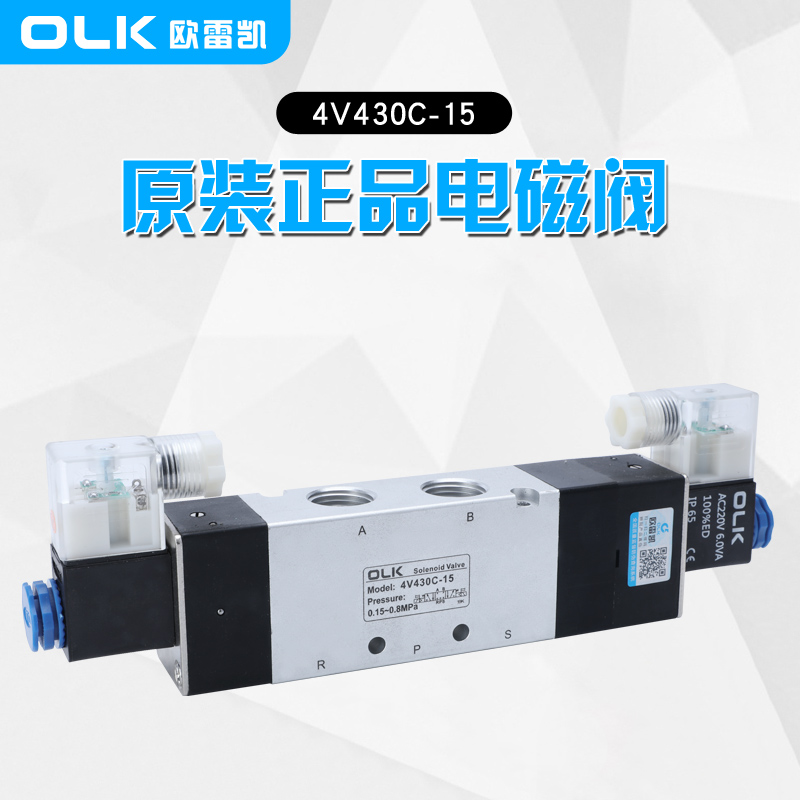

	4V130C-M5/06 4V230C-06/08 4V330C-08/10 4V430C-15	ডাবল-সোলেনয়েড 5/3 পথ বন্ধ কেন্দ্র	সাধারণত বন্ধ অবস্থানে 5/3 ভালভ।
	4V130E-M5/06 4V230E-06/08 4V330E-08/10 4V430E-15	ডাবল-সোলেনয়েড 5/3 উপায় নিষ্কাশন কেন্দ্র	সাধারণত খোলা অবস্থায় 5/3 ভালভ।
	4V130P-M5/06 4V230P-06/08 4V330P-08/10 4V430P-15	ডাবল-সোলেনয়েড5/3 উপায় চাপ কেন্দ্র	নিষ্কাশন অবস্থানে 5/3 ভালভ।

পোর্ট P এ চাপ (সরবরাহের চাপ):

এটি সোলেনয়েড ভালভের ইনপুট পোর্টে চাপকে বোঝায় (সাধারণত পি হিসাবে লেবেল করা হয়)। এই চাপ হল তরল প্রবাহ নিয়ন্ত্রণের চালিকা শক্তি যখন ভালভ খোলে বা বন্ধ হয়।

চাপ কেন্দ্রের কনফিগারেশনে, ইনলেট পোর্টে (P) চাপ অন্যান্য পোর্টের (যেমন A বা B) থেকে বেশি এবং নিয়ন্ত্রণ ব্যবস্থা এই চাপটিকে উপযুক্ত চ্যানেলে নির্দেশ করে।

মধ্য-পজিশন নিষ্কাশন:

এই অবস্থা বর্ণনা করেসোলেনয়েড ভালভযখন মধ্যম অবস্থানে। থ্রি-পজিশন সোলেনয়েড ভালভের জন্য, যখন স্পুলটি মধ্যম অবস্থানে থাকে, তখন সমস্ত পোর্ট (যেমন P, A, এবং B) আন্তঃসংযুক্ত হতে পারে, অথবা নির্দিষ্ট পোর্টগুলি একটি ফুটো পথ তৈরি করতে পারে।

একটি সাধারণ মাঝামাঝি অবস্থানের নিষ্কাশন কনফিগারেশনে, পোর্ট A বা B থেকে চাপ নিষ্কাশন পোর্টে ফিরে আসতে পারে (সাধারণত R বা T লেবেলযুক্ত), চাপ ছেড়ে দেয়। কোনো নিয়ন্ত্রণ সংকেত না থাকলে সিস্টেমে অতিরিক্ত চাপ তৈরি হওয়া রোধ করতে এই নকশাটি কিছু অ্যাপ্লিকেশনে ব্যবহার করা হয়।

বন্ধ কেন্দ্র:

বন্ধ কেন্দ্রের কনফিগারেশনে, মধ্যম অবস্থানে থাকাকালীন সোলেনয়েড ভালভের সমস্ত পোর্ট সিল করা হয়, যার অর্থ কোনও বন্দর দিয়ে কোনও তরল প্রবাহিত হতে পারে না।

এই নকশাটি সাধারণত এমন পরিস্থিতিতে ব্যবহৃত হয় যেখানে সিস্টেমটি মাঝামাঝি অবস্থানে থাকলে চাপ বজায় রাখা বা অবাঞ্ছিত তরল প্রবাহ প্রতিরোধ করা প্রয়োজন।

সারাংশ:

চাপ কেন্দ্র: এ প্রয়োগ করা চাপ বোঝায়সোলেনয়েড ভালভখাঁড়ি

নিষ্কাশন কেন্দ্র: এমন একটি অবস্থা বর্ণনা করে যেখানে মধ্যম অবস্থানে এক বা একাধিক বন্দর থেকে তরল নিঃশেষিত হতে পারে।

বন্ধ কেন্দ্র: এমন একটি অবস্থার বর্ণনা করে যেখানে সমস্ত পোর্ট সিল করা হয়, মধ্যম অবস্থানে তরল প্রবাহকে বাধা দেয়।

একটি 5/2 সোলেনয়েড ভালভের তুলনায় একটি 5/3 সোলেনয়েড ভালভের সুবিধা:

একাধিক মধ্যম অবস্থানের বিকল্প:

একটি 5/3 সোলেনয়েড ভালভের তিনটি কাজের অবস্থান রয়েছে, মধ্যম অবস্থানটি বিভিন্ন অবস্থায় কনফিগারযোগ্য (যেমন চাপ, নিষ্কাশন বা বন্ধ)।

এই নমনীয়তা চাপ বজায় রাখার, ক্লান্তিকর চাপ বা ভালভ নিষ্ক্রিয় হয়ে গেলে বা জরুরী পরিস্থিতিতে সিস্টেমটিকে সম্পূর্ণরূপে সিল করার অনুমতি দেয়, বিভিন্ন অ্যাপ্লিকেশনের জন্য আরও নিয়ন্ত্রণের বিকল্প সরবরাহ করে।

উন্নত নিরাপত্তা এবং নিয়ন্ত্রণ:

5/3 সোলেনয়েড ভালভ মধ্যম অবস্থানে চাপ বা নিষ্কাশন চাপ বজায় রাখতে বেছে নিতে পারে, অনাকাঙ্ক্ষিত ক্রিয়াকলাপের বিরুদ্ধে সুরক্ষা-সমালোচনামূলক অ্যাপ্লিকেশনগুলিতে সুরক্ষা প্রদান করে। উদাহরণস্বরূপ, পাওয়ার ব্যর্থতা বা নিয়ন্ত্রণ সংকেত হারানোর ক্ষেত্রে, একটি উপযুক্ত মধ্যম অবস্থান নির্বাচন করা সরঞ্জাম এবং কর্মীদের রক্ষা করতে পারে।

একটি 5/2 সোলেনয়েড ভালভ, যখন সংকেত হারায়, শুধুমাত্র তার আসল অবস্থানে ফিরে যেতে পারে এবং অনুরূপ সুরক্ষা দিতে পারে না।

সিলিন্ডারের প্রভাব প্রতিরোধ:

একটি 5/3 সোলেনয়েড ভালভের মাঝামাঝি অবস্থানটি দিক পরিবর্তন করার সময় সিলিন্ডারের উপর প্রভাব কমাতে ব্যবহার করা যেতে পারে। উদাহরণস্বরূপ, একটি নিষ্কাশন-টাইপ মধ্যম অবস্থান নির্বাচন করা দিকনির্দেশ স্যুইচ করার সময় আংশিক চাপ প্রকাশের অনুমতি দিতে পারে, হঠাৎ বন্ধ বা শুরু হওয়ার কারণে প্রভাব এড়াতে পারে, যার ফলে সরঞ্জামের আয়ু বাড়ানো যায়।

ক 5/2সোলেনয়েড ভালভএই বৈশিষ্ট্যটির অভাব রয়েছে, কারণ এটি শুধুমাত্র দুটি দিকের মধ্যে দ্রুত স্যুইচ করতে পারে, যা কিছু ক্ষেত্রে সরঞ্জামের উপর প্রভাব ফেলতে পারে এবং পরিধান করতে পারে।

উপসংহার:

5/3 সোলেনয়েড ভালভ 5/2 সোলেনয়েড ভালভের তুলনায় নমনীয়তা, নিরাপত্তা, প্রভাব প্রশমন এবং জটিল নিয়ন্ত্রণে উল্লেখযোগ্য সুবিধা প্রদান করে। এটি একাধিক অপারেটিং মোড, বর্ধিত নিরাপত্তা এবং কম সরঞ্জামের প্রভাব প্রয়োজন এমন অ্যাপ্লিকেশনগুলিতে এটিকে অত্যন্ত মূল্যবান করে তোলে। ইতিমধ্যে, 5/2 সোলেনয়েড ভালভ, এর সহজ গঠন এবং কম খরচে, সাধারণত এমন সিস্টেমে ব্যবহৃত হয় যেখানে জটিল নিয়ন্ত্রণের প্রয়োজন হয় না।
