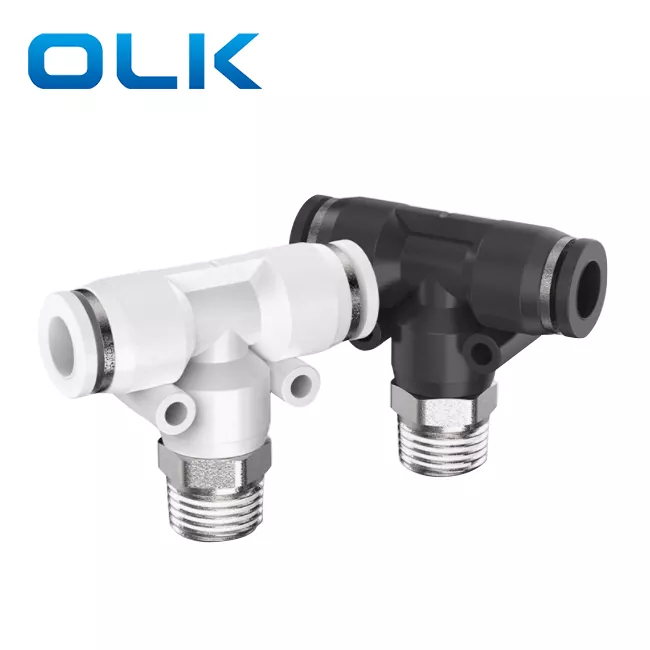

টিউব ফিটিং এ পিবি শাখা টি পুশ

অর্ডার কোড

পিবি

8

--

01

মডেল

টিউবের আকার (মেট্রিক)

থ্রেডের ধরন (55° সোজা টিউব থ্রেড)

পিবি সিরিজ ফিটিং

4:4 মিমি

01:G1/8

6:6 মিমি

02:G1/4

8:8 মিমি

03:G3/8

10:10 মিমি

04:G1/2

12:12 মিমি

14:14 মিমি

16:16 মিমি

তরল

বায়ু/জল (শর্তাধীন)/শূন্য

অপারেটিং চাপ

0-1.0Mpa

ভ্যাকুয়াম চাপ

-100Kpa(10 Torr)

অপারেটিং তাপমাত্রা

-10-60℃

উপাদান

নাইলন (পিএ), পলিউরেথেন (পিইউ)

ইঞ্চি টিউব ফিটিং

মেট্রি টিউব ফিটিং

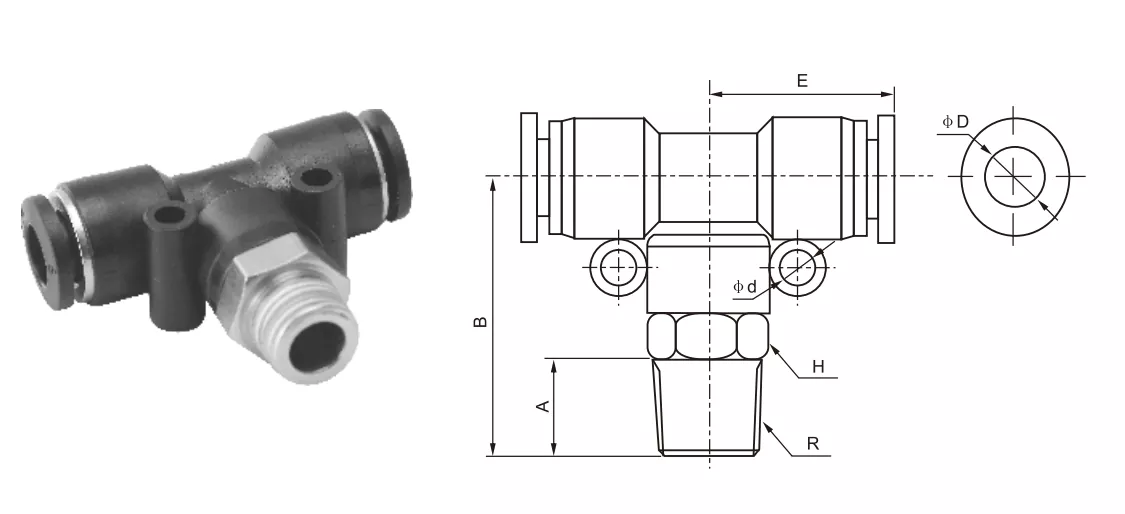

φD

R

A

B

E

H2

φd

PB5/32-M5

PB4-M5

4

M5

4.5

25.4

18.6

10

/

PB5/32-01

PB4-01

4

R1/8

7

25.4

18.6

10

/

PB5/32-02

PB4-02

4

R1/4

9

27.8

18.6

14

/

PB1/4-M5

PB6-M5

6

M5

4.5

26.8

20.8

12

3.5

PB1/4-01

PB6-01

6

R1/8

6.5

37.6

20.8

12

3.5

PB1/4-02

PB6-02

6

R1/4

9

30

20.8

14

3.5

PB1/4-03

PB6-03

6

আর৩/৮

10

30.6

20.8

17

3.5

PB1/4-04

PB6-04

6

R1/2

10

32.5

20.8

21

3.5

PB5/16-01

PB8-01

8

R1/8

8

31.5

22.9

14

4.5

PB5/16-02

PB8-02

8

R1/4

10

33

22.9

14

4.5

PB5/16-03

PB8-03

8

আর৩/৮

10

33.6

22.9

17

4.5

PB5/16-04

PB8-04

8

R1/2

11

35

22.9

21

4.5

PB3/8-01

PB10-01

10

R1/8

8

37

27.8

17

4

PB3/8-02

PB10-02

10

R1/4

10

38

27.8

17

4

PB3/8-03

PB10-03

10

আর৩/৮

10

38

27.8

17

4.5

PB3/8-04

PB10-04

10

R1/2

11

39

27.8

21

4.5

PB1/2-01

PB12-01

12

R1/8

8

37.5

29.5

19

5

PB1/2-02

PB12-02

12

R1/4

10

40

29.5

19

5

PB1/2-03

PB12-03

12

আর৩/৮

10

40

29.5

19

5

PB1/2-04

PB12-04

12

R1/2

11

41

29.5

21

5

PB14-03

16

আর৩/৮

11

46.3

34.5

24

4

PB14-04

16

R1/2

12

47.3

34.5

27

4

নাম/টাইপ

ইন্টারফেস গঠন বিবরণ

রান টি (পিডি)

প্রধান বায়ুপ্রবাহ সোজা, এবং শাখাগুলি উল্লম্বভাবে পরিচালিত হয়

শাখা টি (PB)

দুটি ইন্টারফেস সমকোণে সংযুক্ত, একটি "T" এর শাখায়

সমান টি

একই আকারের তিনটি পোর্ট
