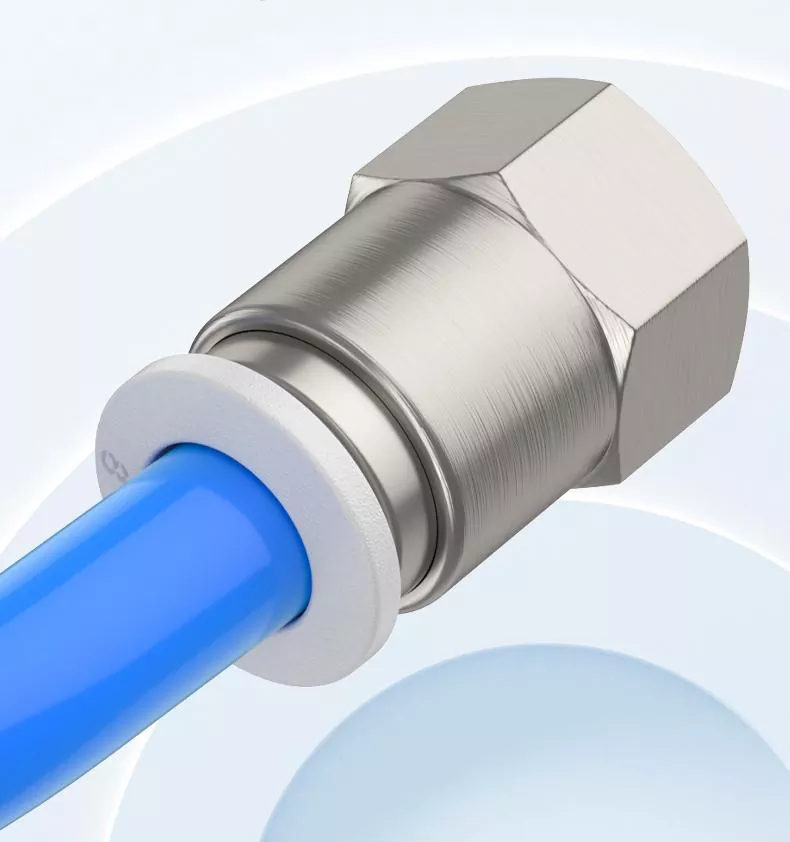

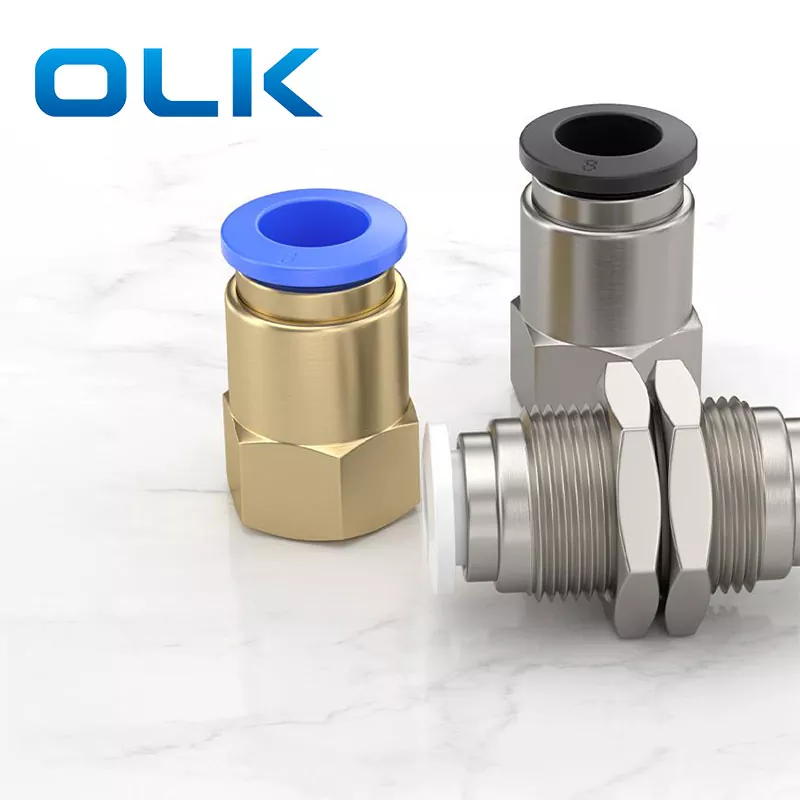

পিসিএফ মহিলা স্ট্রেইট পুশ ইন টিউব ফিটিং

অর্ডার কোড

পিসিএফ

8

--

01

মডেল

টিউবের আকার (মেট্রিক)

থ্রেডের ধরন (55° সোজা টিউব থ্রেড)

PCF সিরিজ ফিটিং

4:4 মিমি

01:G1/8

6:6 মিমি

02:G1/4

8:8 মিমি

03:G3/8

10:10 মিমি

04:G1/2

12:12 মিমি

14:14 মিমি

16:16 মিমি

তরল

বায়ু/জল (শর্তাধীন)/শূন্য

অপারেটিং চাপ

0-1.0Mpa

ভ্যাকুয়াম চাপ

-100Kpa(10 Torr)

অপারেটিং তাপমাত্রা

-10-60℃

উপাদান

নাইলন (পিএ), পলিউরেথেন (পিইউ)

ইঞ্চি টিউব ফিটিং

মেট্রিক টিউব ফিটিং

φD

R

A

B

H

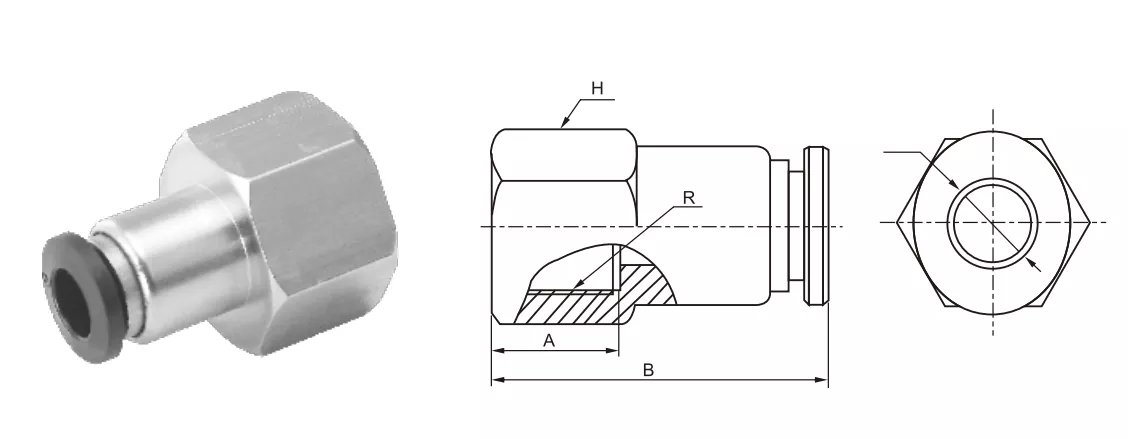

PCF5/32-M5

PCF4-M5

4

M5

6.5

24.4

10

PCF5/32-01

PCF4-01

4

R1/8

9

26.6

10

PCF5/32-02

PCF4-02

4

R1/4

11

28.8

15

PCF1/4-M5

PCF6-M5

6

M5

6.5

24

12

PCF1/4-01

PCF6-01

6

R1/8

9

28

12

PCF1/4-02

PCF6-02

6

R1/4

11

30

15

PCF1/4-03

PCF6-03

6

আর৩/৮

12

30.5

19

PCF1/4-04

PCF6-04

6

R1/2

12.5

31.5

24

PCF5/16-01

PCF8-01

8

R1/8

9

28.5

14

PCF5/16-02

PCF8-02

8

R1/4

11

30.5

15

PCF5/16-03

PCF8-03

8

আর৩/৮

12

31

19

PCF5/16-04

PCF8-04

8

R1/2

12.5

32.5

24

PCF3/8-01

PCF10-01

10

R1/8

9

32.4

17

PCF3/8-02

PCF10-02

10

R1/4

11

34

17

PCF3/8-03

PCF10-03

10

আর৩/৮

12

34

19

PCF3/8-04

PCF10-04

10

R1/2

12.5

35

24

PCF1/2-01

PCF12-01

12

R1/8

9

35

19

PCF1/2-02

PCF12-02

12

R1/4

11

35

19

PCF1/2-03

PCF12-03

12

আর৩/৮

12

35

19

PCF1/2-04

PCF12-04

12

R1/2

12.5

36.5

24

PCF16-03

16

আর৩/৮

16.5

46.4

24

PCF16-04

16

R1/2

18

48.4

32

পিসি

পিসিএফ

টাইপ

পুশ-ইন-সংযোগকারী

থ্রেড টাইপ সমর্থন

বিএসপিটি/এনপিটি/মেট্রিক

থ্রেড

পুরুষ

মহিলা

ইনস্টলেশন

থ্রেডেড গর্ত বা সিলিন্ডার এবং অন্যান্য সরঞ্জাম শেষ স্ক্রু

বাহ্যিকভাবে থ্রেডেড সিলিন্ডার বা জয়েন্টে স্ক্রু করুন

আবেদন

সবচেয়ে সাধারণ সার্বজনীন মডেল, পছন্দসই, অভ্যন্তরীণ থ্রেড সরঞ্জাম দিয়ে সজ্জিত

বাহ্যিক থ্রেডেড জিনিসপত্রের সাথে সংযোগ করার জন্য বা উচ্চ স্থানের প্রয়োজনীয়তার ক্ষেত্রে ব্যবহৃত হয়

সিলিন্ডার বা ভালভ বডিতে ইনস্টল করা হয়েছে (সিলিন্ডারে অভ্যন্তরীণ থ্রেড রয়েছে), থ্রেডেড প্রান্তটি সরঞ্জামের সাথে সংযুক্ত থাকে এবং পায়ের পাতার মোজাবিশেষটি ব্যবহারের জন্য ঢোকানো হয়

কন্ট্রোল ভালভ বা সোলেনয়েড ভালভের এয়ার আউটলেট (বাহ্যিক থ্রেড সহ) সংযুক্ত করুন এবং অভ্যন্তরীণ থ্রেড দিয়ে ডিভাইসটি ঠিক করুন এবং অন্য প্রান্তে একটি পায়ের পাতার মোজাবিশেষ ঢোকান

শক্তিশালী লকিং শক্তি বা উচ্চতর সিলিং প্রয়োজনীয়তা প্রয়োজন, প্রায়শই থ্রেড সিলান্ট বা ও-রিং এর সাথে ব্যবহার করা হয়

সীমিত স্থানের কারণে, সংযোগের জন্য শুধুমাত্র অভ্যন্তরীণ থ্রেড ব্যবহার করা যেতে পারে। সামগ্রিক জয়েন্ট দৈর্ঘ্য কমাতে পারেন
