এসএমসি টাইপ এসি এফআরএল ইউনিট হল একটি মডুলার এয়ার প্রিপারেশন অ্যাসেম্বলি যা সংকুচিত এয়ার সিস্টেমের জন্য ফিল্টার, রেগুলেটর এবং লুব্রিকেটর ফাংশনগুলিকে একত্রিত করে। এই নিবন্ধটি মূল নির্মাণ, কাজের নীতি, প্রযুক্তিগত বৈশিষ্ট্য, ইনস্টলেশন কর্মপ্রবাহ, রক্ষণাবেক্ষণ নির্দেশিকা, শিল্প অ্যাপ্লিকেশন এবং সাধারণ অপারেশনাল প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী কভার করে। B2B বায়ুসংক্রান্ত ক্রেতা, মেশিন নির্মাতা এবং সিস্টেম ইন্টিগ্রেটরদের জন্য ডিজাইন করা, বিষয়বস্তু পাঠকদের মূল্যায়ন করতে সাহায্য করে যে SMC Type AC FRL ইউনিট তাদের সংকুচিত বায়ু চিকিত্সার প্রয়োজনীয়তার সাথে মেলে কিনা। সঠিকভাবে নির্বাচিত এবং রক্ষণাবেক্ষণ করা FRL হার্ডওয়্যার ডাউনস্ট্রিম নিউম্যাটিক অ্যাকচুয়েটর, ভালভ এবং সিলিন্ডারকে আর্দ্রতা, কঠিন কণা এবং অপর্যাপ্ত তৈলাক্তকরণ থেকে রক্ষা করে, স্বয়ংক্রিয় উত্পাদন পরিবেশে অপ্রত্যাশিত ডাউনটাইম এবং উপাদান পরিধান হ্রাস করে।

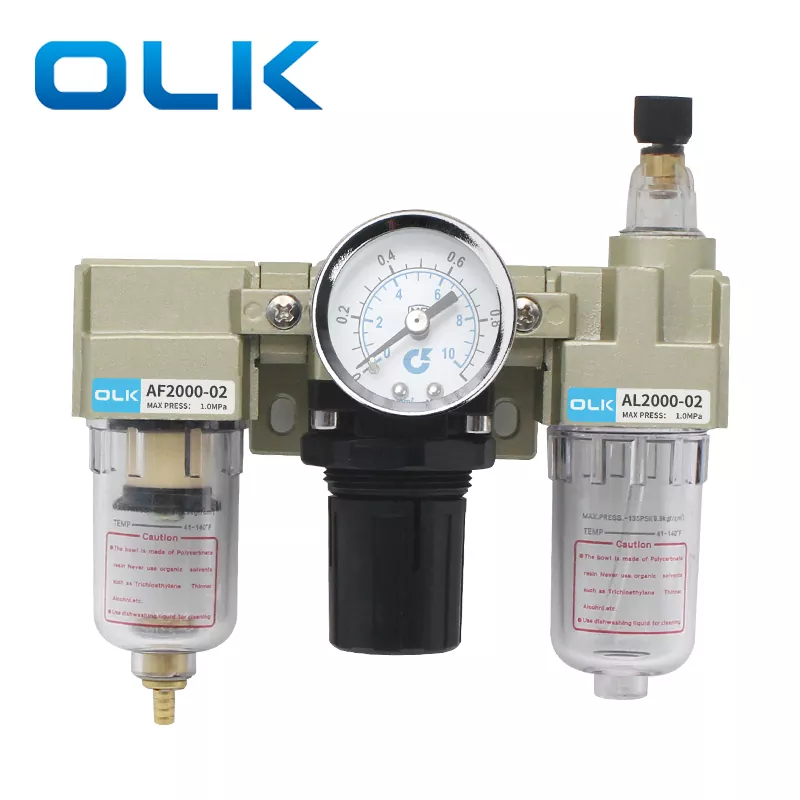

FRL মানে ফিল্টার, রেগুলেটর এবং লুব্রিকেটর। এসএমসি টাইপ এসি এফআরএল ইউনিট এই তিনটি বায়ু প্রক্রিয়াকরণ মডিউলকে একটি কমপ্যাক্ট মডুলার ইউনিটে একীভূত করে। এটি এয়ার কম্প্রেসারের পরে এবং বায়ুসংক্রান্ত সরঞ্জামের আগে লাগানো ফ্রন্ট-লাইন এয়ার সোর্স প্রসেসর হিসাবে কাজ করে। এয়ার কম্প্রেসার দ্বারা উত্পন্ন কাঁচা সংকুচিত বাতাসে জলের ঘনীভূত, সূক্ষ্ম ধূলিকণা, পাইপলাইনের মরিচা এবং অন্যান্য দূষক থাকে। এয়ার প্রিট্রিটমেন্ট ছাড়াই, এই অমেধ্যগুলো সিলিং সারফেস স্ক্র্যাচ করে, ছোট ভালভ পোর্ট ব্লক করে এবং রাবার সিলের বার্ধক্য ত্বরান্বিত করে। কম্প্রেসার সাইক্লিং থেকে চাপের ওঠানামা এছাড়াও সিলিন্ডার এবং বায়ুসংক্রান্ত অ্যাকুয়েটরগুলির অস্থির চলাচলের কারণ হয়।
এসএমসি টাইপ এসি এফআরএল ইউনিট একটি সমাবেশে এই সাধারণ বায়ুসংক্রান্ত সিস্টেম চ্যালেঞ্জগুলি সমাধান করে। এটি আর্দ্রতা এবং কঠিন ধ্বংসাবশেষ অপসারণ করে, আউটপুট বায়ুচাপকে স্থিতিশীল করে এবং বায়ুপ্রবাহে নিয়ন্ত্রিত তেল কুয়াশাকে স্লাইডিং বায়ুসংক্রান্ত অংশগুলি লুব্রিকেট করার জন্য ইনজেক্ট করে। মডুলার এসি সিরিজের নকশা সহজ সমন্বয় এবং বিচ্ছিন্নকরণ, বিনিময়যোগ্য শরীরের আকার এবং সুবিধাজনক মাউন্টিং বন্ধনী সমর্থন করে। এই মডেলটি ক্লাসিক এসএমসি এসি সিরিজ লেআউট এবং মাত্রিক মান অনুসরণ করে, এটি প্রতিস্থাপন প্রকল্প এবং নতুন বায়ুসংক্রান্ত স্টেশন নির্মাণের জন্য একটি ব্যাপকভাবে গৃহীত বিকল্প হিসাবে তৈরি করে।
ফিল্টার মডিউলটি এসএমসি টাইপ এসি এফআরএল ইউনিটের ইনলেট সাইডে বসে। আগত সংকুচিত বায়ু ফিল্টার বাটি চেম্বারে প্রবেশ করে। বায়ু প্রবাহ দিক পরিবর্তন করে, ভারী জলের ফোঁটা এবং বড় কঠিন কণাগুলিকে নীচের বাটিতে বসতে বাধ্য করে। সূক্ষ্ম ফিল্টার কার্টিজ মাইক্রোন-স্তরের কঠিন দূষকগুলিকে ক্যাপচার করে। স্বচ্ছ পলিকার্বোনেট বাটি অপারেটরদের বিচ্ছিন্ন না করে তরল জমে দৃশ্যত পরীক্ষা করতে দেয়। ড্রেন বিকল্পগুলির মধ্যে রয়েছে ম্যানুয়াল ড্রেন এবং ফ্লোট অটো ড্রেন সংস্করণ। বাটির ভিতরে সংগৃহীত তরল অবশ্যই নিয়মিত নিষ্কাশন করতে হবে যাতে আটকে থাকা পানিকে ডাউনস্ট্রিম এয়ার পাইপলাইনে পুনরায় প্রবেশ করা থেকে বিরত রাখা হয়।
পরিস্রাবণের পরে, বায়ু চাপ নিয়ন্ত্রক বিভাগে প্রবাহিত হয়। অভ্যন্তরীণ স্প্রিং-ডায়াফ্রাম ব্যালেন্সিং মেকানিজম রিয়েল-টাইম আউটলেট চাপের সাথে পূর্বনির্ধারিত লক্ষ্য চাপের তুলনা করে। খাঁড়ি চাপ বেড়ে গেলে বা কমে গেলে, আউটলেট চাপ সামঞ্জস্য রাখতে নিয়ন্ত্রক স্বয়ংক্রিয়ভাবে ভালভ খোলার সামঞ্জস্য করে। চাপের টিউনিংয়ের জন্য উপরের সামঞ্জস্যের গাঁটটি উত্তোলন করা যেতে পারে এবং লক সেটিংসে নিচে ঠেলে দেওয়া যেতে পারে। এই লকিং স্ট্রাকচার ক্রমাগত অপারেশন চলাকালীন মেশিনের কম্পনের ফলে সৃষ্ট চাপ প্রবাহকে বাধা দেয়। একটি এমবেডেড চাপ গেজ অন-সাইট সেটআপ এবং পর্যবেক্ষণের জন্য সরাসরি চাপ পড়ার প্রস্তাব দেয়।
চূড়ান্ত প্রক্রিয়াকরণ পর্যায়ে বায়ু লুব্রিকেটরে চলে যায়। বায়ু পাস করার ফলে উত্পন্ন নেতিবাচক চাপ স্টোরেজ বাটি থেকে বায়ুসংক্রান্ত তেল টেনে নেয়। তেল সূক্ষ্ম কুয়াশায় পরিণত হয় এবং সংকুচিত বাতাসের সাথে সমানভাবে মিশে যায়। তেলের কুয়াশা এয়ার টিউবিংয়ের মধ্য দিয়ে ভ্রমণ করে এবং সিলিন্ডার এবং দিকনির্দেশক নিয়ন্ত্রণ ভালভের ভিতরে যোগাযোগের পৃষ্ঠগুলিকে আবরণ করে। ড্রিপ অ্যাডজাস্টমেন্ট স্ক্রু তেল সরবরাহের পরিমাণ নিয়ন্ত্রণ করে। টেকনিশিয়ান ডাউনস্ট্রিম বায়ুসংক্রান্ত সরঞ্জামের মোট বায়ু খরচ অনুযায়ী তেল ড্রিপ রেট টিউন করেন। অত্যধিক তেল প্রক্রিয়া সরঞ্জাম দূষিত; অপর্যাপ্ত তৈলাক্তকরণ শুষ্ক ঘর্ষণ এবং অ্যাকুয়েটরদের পরিষেবা জীবন সংক্ষিপ্ত করে।
বায়ু অবশ্যই নির্দিষ্ট ক্রম অনুসরণ করে প্রবাহিত হবে: ফিল্টার → রেগুলেটর → লুব্রিকেটর। বিপরীত সমাবেশ ফিল্টার কার্টিজ এবং নিয়ন্ত্রকের অভ্যন্তরীণ অংশগুলির তেল দূষণের কারণ হবে, যা দ্রুত কর্মক্ষমতা হ্রাস করে।
| আইটেম | স্পেসিফিকেশন |
|---|---|
| প্রমাণ চাপ | 1.5 এমপিএ |
| চাপ নিয়ন্ত্রণ পরিসীমা AC1000 | 0.05-0.7 MPa |
| চাপ নিয়ন্ত্রণ পরিসীমা AC2000~AC5000 | 0.05-0.85 MPa |
| বাটি উপাদান | পলিকার্বোনেট |
| ফিল্টার নির্ভুলতা | 5 মাইক্রন |
| থ্রেড বিকল্প | জি/আরসি/এনপিটি |
| শরীরের আকার | এসি1000, AC2000, AC3000, AC4000, AC5000 |
| সিরিজ | AW | এসি | বি.আর | বিএফসি |
|---|---|---|---|---|
| 2000 সিরিজ | 1/8 | 1/8 | 1/4 | 1/4 |
| 3000 সিরিজ | 1/4 | 1/4 | - | - |
মডুলার নির্মাণ সরঞ্জাম রক্ষণাবেক্ষণের জন্য সুস্পষ্ট সুবিধা নিয়ে আসে। যখন ফিল্টার কার্টিজ আটকে থাকে বা বাটির উপাদানগুলি ক্ষতিগ্রস্ত হয়, রক্ষণাবেক্ষণ কর্মীরা সম্পূর্ণ FRL সংমিশ্রণটি অদলবদল করার পরিবর্তে শুধুমাত্র ব্যর্থ একক মডিউলটি প্রতিস্থাপন করে। এটি খুচরা যন্ত্রাংশ ইনভেন্টরি খরচ হ্রাস করে এবং মেরামত চক্রের সময় সরঞ্জামের ডাউনটাইমকে ছোট করে।
সঠিক ইনস্টলেশন সরাসরি এসএমসি টাইপ এসি এফআরএল ইউনিটের পরিষেবা জীবন এবং কর্মক্ষমতা প্রভাবিত করে। বায়ুসংক্রান্ত পাইপলাইনে মাউন্ট করার আগে অপারেটরদের অবশ্যই সমস্ত পদক্ষেপ পড়তে হবে।
SMC Type AC FRL ইউনিট কখনই উল্টা বা বিপরীত বায়ুপ্রবাহের দিকে ইনস্টল করবেন না। সিস্টেমে চাপ দেওয়ার পরে বায়ু ফুটো হওয়ার জন্য সমস্ত থ্রেড সংযোগ পরীক্ষা করুন। পলিকার্বোনেট বাটিতে শক্তিশালী প্রভাব প্রয়োগ করবেন না। শক্তিশালী রাসায়নিক স্প্ল্যাশ সহ পরিবেশ এড়িয়ে চলুন যা বাটি উপাদানের ক্ষতি করতে পারে।
এসএমসি টাইপ এসি এফআরএল ইউনিট বায়ুসংক্রান্ত অটোমেশনের উপর নির্ভরশীল শিল্প জুড়ে ব্যাপকভাবে স্থাপন করা হয়। সিলিন্ডার, এয়ার গ্রিপার, বায়ুসংক্রান্ত স্লাইড বা এয়ার ভালভ চালানোর জন্য যেকোন কমপ্রেসড এয়ার সিস্টেমের সামনের প্রান্তে বাতাসের প্রস্তুতি প্রয়োজন।
মেশিন ইন্টিগ্রেটররা প্রায়শই প্রমিত বায়ুসংক্রান্ত স্টেশনগুলির জন্য SMC টাইপ AC FRL ইউনিট নির্বাচন করে। সামঞ্জস্যপূর্ণ মাত্রা এবং ইন্টারফেস মান বারবার মেশিন ডিজাইনের কাজকে সহজ করে। রক্ষণাবেক্ষণ দলগুলি একাধিক উত্পাদন মেশিন জুড়ে নিয়মিত পরিদর্শনের জন্য পরিচিত উপাদান বিন্যাস থেকেও উপকৃত হয়।
রুটিন রক্ষণাবেক্ষণ এসএমসি টাইপ এসি এফআরএল ইউনিটের আকস্মিক ব্যর্থতা প্রতিরোধ করে এবং ডাউনস্ট্রিম নিউমেটিক ডিভাইসগুলিকে রক্ষা করে। অপারেটিং ঘন্টা এবং পরিবেষ্টিত ধুলো স্তরের উপর ভিত্তি করে নির্দিষ্ট পরিদর্শন সময়সূচী তৈরি করুন।
স্বচ্ছ বাটিটি ভিজ্যুয়াল চেক করুন। উচ্চ আর্দ্রতার কাজের পরিস্থিতিতে প্রতিদিন ফিল্টার বাটি থেকে জমে থাকা জল নিষ্কাশন করুন। লুব্রিকেটর বাটির ভিতরে তেলের স্তর পরীক্ষা করুন এবং স্তরটি ন্যূনতম লাইনের নীচে নেমে গেলে বায়ুসংক্রান্ত তেল রিফিল করুন। বায়ু ফুটো করার জন্য পাইপলাইন জয়েন্টগুলি শুনুন এবং পর্যবেক্ষণ করুন।
মেশিন অপারেশন চলাকালীন আউটলেট প্রেসার রিডিং স্থিতিশীল থাকে তা যাচাই করুন। তেল কুয়াশা ড্রিপ গতি পরীক্ষা করুন এবং তেল ফিড হার অস্বাভাবিক হয়ে গেলে পুনরায় ক্যালিব্রেট করুন। স্ক্র্যাচ, ফাটল বা রাসায়নিক ক্ষয় চিহ্নের জন্য বাটি পৃষ্ঠ পরিদর্শন করুন। বাতাসের চাপে ফেটে যাওয়ার ঝুঁকি এড়াতে কোনো ফাটল দেখা দিলে অবিলম্বে বাটি প্রতিস্থাপন করুন।
ফিল্টার কার্টিজ নিয়মিত প্রতিস্থাপন করুন। ভারী ধূলিকণার পরিবেশে ছোট প্রতিস্থাপনের ব্যবধান প্রয়োজন। রেগুলেটর বা লুব্রিকেটর জয়েন্টে বায়ু ফুটো হলে রাবার সিলিং উপাদানগুলি প্রতিস্থাপন করুন। রক্ষণাবেক্ষণ কাজের জন্য বিচ্ছিন্ন করার আগে সর্বদা পুরো বায়ুসংক্রান্ত সিস্টেমকে চাপ দিন।
