ওএলকে ব্র্যান্ড পিজি রিডুসার ইউনিয়ন স্ট্রেইট পুশ ইন টিউব ফিটিং এয়ার টিউবগুলিকে বিভিন্ন ব্যাসের সাথে সংযুক্ত করতে ব্যবহৃত হয়, যেমন 6 মিমি থেকে 4 মিমি। এটি টাইট স্পেসগুলির জন্য উপযুক্ত বা যখন কোনও আকারের রূপান্তর প্রয়োজন হয়।

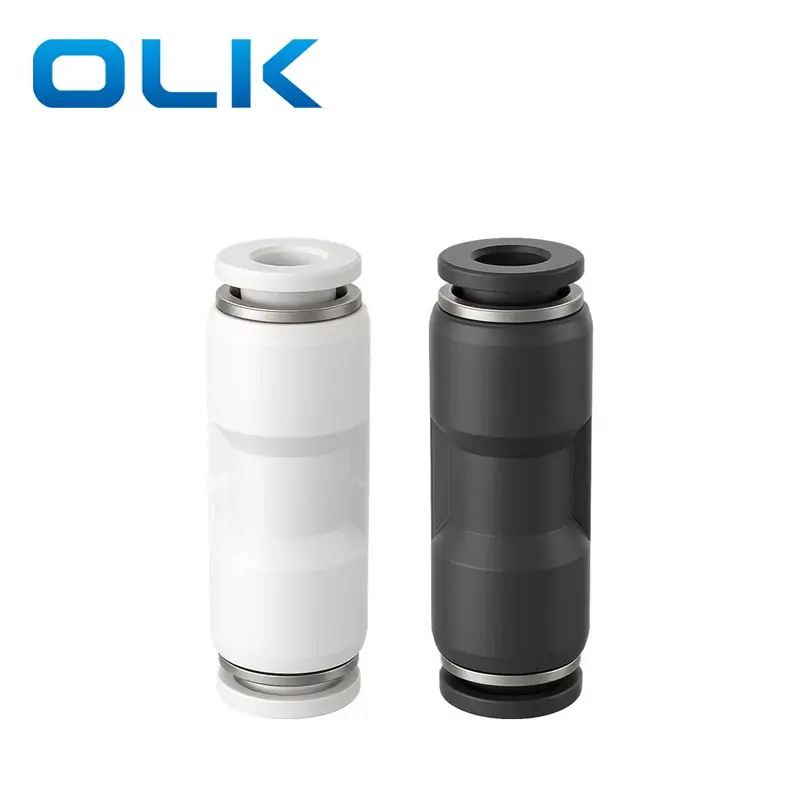

সংযোগকারীটি তিনটি রঙে উপলব্ধ: নীল, সাদা এবং কালো।
|
অর্ডার কোড |
|||
|
পৃষ্ঠা |
8 |
- |
01 |
|
মডেল |
টিউব আকার (মেট্রিক) |
|
টিউব আকার (মেট্রিক) |
|
পিজি সিরিজ ফিটিং |
4: 4 মিমি |
|
4: 4 মিমি |
|
|
6: 6 মিমি |
|
6: 6 মিমি |
|
|
8: 8 মিমি |
|
8: 8 মিমি |
|
|
10: 10 মিমি |
|
10: 10 মিমি |
|
|
12: 12 মিমি |
|
12: 12 মিমি |
|
|
14: 14 মিমি |
|
14: 14 মিমি |
|
|
16: 16 মিমি |
|
16: 16 মিমি |
|
তরল |
বায়ু/জল (শর্তসাপেক্ষ)/ভ্যাকুয়াম |
|
অপারেটিং চাপ |
0-1.0 এমপিএ |
|
ভ্যাকুয়াম চাপ |
-100 কেপিএ (10 টর) |
|
অপারেটিং তাপমাত্রা |
-10-60 ℃ |
|
উপাদান |
নাইলন (পিএ), পলিউরেথেন (পিইউ) |
|

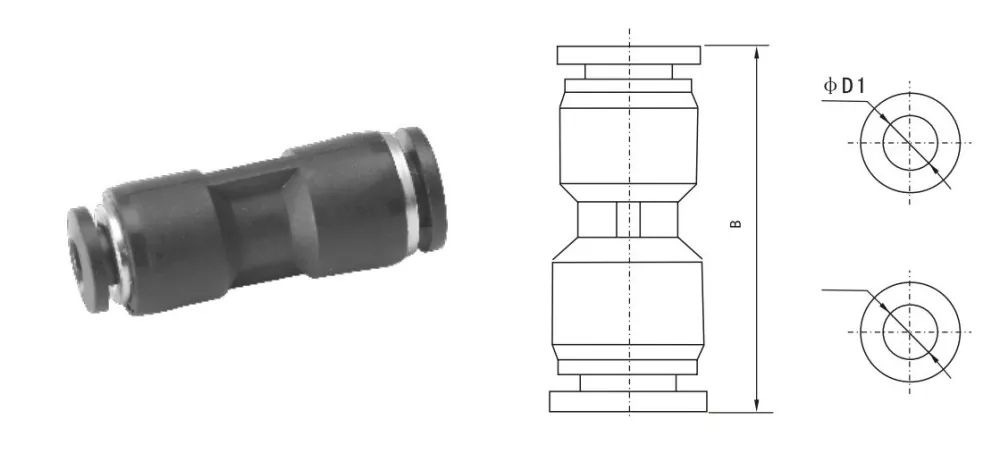

ইঞ্চি টিউব ফিটিং |
মেট্রিকটিউব ফিটিং |
এফডি 1 |
এফডি 2 |
B |
|
পিজি 1/4-5-32 |
পিজি 6-4 |
6 |
4 |
35 |
|
পিজি 5/16-1/4 |
পিজি 8-6 |
8 |
6 |
35.5 |
|
পিজি 3/8-5/16 |
Pg10-8 |
10 |
8 |
38 |
|
পিজি 1/2-13/8 |
Pg12-10 |
12 |
10 |
47 |
|
|
Pg16-12 |
12 |
12 |
47.5 |
|
পিজি 2/6-5/32 |
Pg8-4 |
8 |
4 |
47.5 |
|
পিজি 3/8-1/4 |
Pg8-4 |
10 |
6 |
67 |
|
পিজি 1/2-5/16 |
Pg12-8 |
12 |
8 |
67 |
|
সাধারণ ইম্পেরিয়াল থ্রেড আকার রূপান্তর রেফারেন্স |
||
|
ইম্পেরিয়াল আকার |
প্রায় মেট্রিক (মিমি) |
রূপান্তর সূত্র |
|
1/8 |
3.2 মিমি |
1 ÷ 8 × 25.4 = 3.175 |
|
5/32 |
3.97 মিমি |
5 ÷ 32 × 25.4 = 3.97 |
|
1/4 |
6.35 মিমি |
1 ÷ 4 × 25.4 = 6.35 |
|
5/16 |
7.94 মিমি |
5 ÷ 16 × 25.4 = 7.94 |
|
3/8 |
9.53 মিমি |
3 ÷ 8 × 25.4 = 9.53 |
|
1/2 |
12.7 মিমি |
1 ÷ 2 × 25.4 = 12.7 |
পিইউ ফিটিং এবং পিজি ফিটিংয়ের মধ্যে পার্থক্য?
পিইউ উভয় পক্ষের একই বায়ু পায়ের পাতার মোজাবিশেষ সংযোগ করে, পিজি উভয় পক্ষের বিভিন্ন ব্যাসের সাথে বায়ু পায়ের পাতার মোজাবিশেষকে সংযুক্ত করে
