বিমূর্ত
স্বয়ংক্রিয় শিল্প উত্পাদন লাইনগুলি অবিচ্ছিন্ন শিফ্ট অপারেশন জুড়ে সিলিন্ডার, সোলেনয়েড ভালভ এবং বায়ুসংক্রান্ত অ্যাকুয়েটরগুলির নির্ভরযোগ্য কার্যকারিতা বজায় রাখতে ধারাবাহিক, দূষিত-মুক্ত সংকুচিত বাতাসের উপর নির্ভর করে।এসএমসি টাইপ এসি এফআরএল ইউনিটআর্দ্রতা দূর করতে, অপারেটিং চাপ স্থিতিশীল করতে এবং ডাউনস্ট্রিম নিউমেটিক হার্ডওয়্যারের জন্য নিয়ন্ত্রিত তেল কুয়াশা তৈলাক্তকরণ সরবরাহ করতে একটি মডুলার সমাবেশের মধ্যে তিনটি মূল বায়ু প্রস্তুতি ফাংশনকে একীভূত করে। এই পূর্ণ-দৈর্ঘ্যের নিবন্ধটি অভ্যন্তরীণ কাঠামোগত নকশা, গ্রেডেড পারফরম্যান্স স্পেসিফিকেশন, বিভিন্ন শিল্প স্থাপনের পরিস্থিতি, প্রমিত ইনস্টলেশন কর্মপ্রবাহ, রুটিন রক্ষণাবেক্ষণ কাঠামো, বিকল্প বায়ু চিকিত্সা সমাবেশগুলির বিরুদ্ধে তুলনামূলক কর্মক্ষমতা বেঞ্চমার্ক এবং বায়ুসংক্রান্ত সিস্টেম ডিজাইন ইঞ্জিনিয়ার এবং অন-সাইট টেকনিশিয়ান রক্ষণাবেক্ষণের প্রযুক্তিগত সমস্যা সমাধানের প্রশ্নের সমাধান করে। প্রতিটি বিভাগ সংকুচিত বায়ু সামঞ্জস্যকে অপ্টিমাইজ করতে এবং খণ্ডিত পৃথক ফিল্টার, নিয়ন্ত্রক এবং লুব্রিকেটর হার্ডওয়্যারের উপর নির্ভর না করে সমস্ত সংযুক্ত বায়ুসংক্রান্ত কার্যকরী উপাদানগুলির পরিষেবা জীবনকাল বাড়ানোর জন্য কার্যকরী প্রযুক্তিগত নির্দেশিকা সরবরাহ করে।
বিষয়বস্তুর সারণী — মিলিত বিষয়বস্তু বিভাগে যেতে প্রতিটি এন্ট্রিতে ক্লিক করুন
- কোর স্ট্রাকচারাল কম্পোজিশন এবং ইন্টিগ্রেটেড ফাংশনাল মেকানিজম
- স্থিতিশীল সংকুচিত এয়ার কন্ডিশনার জন্য মূল অন্তর্নির্মিত নকশা বৈশিষ্ট্য
- স্বয়ংক্রিয় উত্পাদন জুড়ে সম্পূর্ণ স্পেকট্রাম শিল্প অ্যাপ্লিকেশন ক্ষেত্র
- AC সিরিজের আকারের জন্য সম্পূর্ণ স্ট্যান্ডার্ড টেকনিক্যাল প্যারামিটার ম্যাট্রিক্স
- ধাপে ধাপে স্ট্যান্ডার্ড ইনস্টলেশন এবং চাপ ক্রমাঙ্কন কর্মপ্রবাহ
- বিভক্ত বায়ু প্রস্তুতির উপাদানগুলির বিরুদ্ধে তুলনামূলক কর্মক্ষমতা বিশ্লেষণ
- স্ট্রাকচার্ড রুটিন রক্ষণাবেক্ষণ সময়সূচী এবং উপাদান প্রতিস্থাপন নিয়ম
- বায়ুসংক্রান্ত প্রকৌশলীদের জন্য প্রায়শই জিজ্ঞাসিত প্রযুক্তিগত প্রশ্নগুলি সমাধান করা হয়েছে
কোর স্ট্রাকচারাল কম্পোজিশন এবং ইন্টিগ্রেটেড ফাংশনাল মেকানিজম
এয়ার কম্প্রেসার থেকে সরাসরি বের করা সংকুচিত বায়ু একাধিক ক্ষতিকারক অমেধ্য বহন করে যা দীর্ঘমেয়াদী অপারেশনে বায়ুসংক্রান্ত হার্ডওয়্যারের কর্মক্ষমতা হ্রাস করে। এই দূষকগুলির মধ্যে রয়েছে স্থগিত কঠিন ধূলিকণা, বায়ু সংকোচন চক্র থেকে ঘনীভূত জলীয় বাষ্প, অবশিষ্ট সংকোচকারী লুব্রিকেন্ট তেলের কুয়াশা, এবং পাইপলাইন নেটওয়ার্কগুলির অভ্যন্তরে তৈরি মাইক্রো পার্টিকুলেট জারা টুকরা। অপ্রক্রিয়াজাত কাঁচা সংকুচিত বায়ু ত্বরান্বিত সিল ঘর্ষণ, অসামঞ্জস্যপূর্ণ অ্যাকচুয়েটর মুভমেন্ট, অভ্যন্তরীণ ভালভ জ্যামিং এবং স্বয়ংক্রিয় সমাবেশ, প্যাকেজিং এবং উপাদান পরিচালনার সরঞ্জামগুলিতে ঘন ঘন অপ্রত্যাশিত লাইন বন্ধ করে দেয়।
মডুলার এয়ার সোর্স প্রসেসিং অ্যাসেম্বলিগুলি একটি একক কমপ্যাক্ট মাউন্টিং ইউনিটে স্বাধীন চিকিত্সা পর্যায়গুলিকে একত্রিত করে এই অপারেশনাল ঝুঁকিগুলি সমাধান করে। ইউনিফাইড অ্যাসেম্বলি ফরম্যাট অপ্রয়োজনীয় পাইপ জয়েন্টগুলিকে দূর করে, সামগ্রিক সিস্টেমের ফুটো পয়েন্টগুলি হ্রাস করে এবং সমস্ত এয়ার কন্ডিশনার মডিউলগুলির জন্য কেন্দ্রীভূত রক্ষণাবেক্ষণ অ্যাক্সেসকে স্ট্রীমলাইন করে। স্ট্যান্ডার্ড ট্রিপল কম্বিনেশন লেআউট তিনটি বিচ্ছিন্ন কার্যকরী ব্লককে একটি ইন্টারলকড অ্যালুমিনিয়াম অ্যালয় ফ্রেমে একত্রিত করে, প্রতিটি অংশ বায়ু বায়ুসংক্রান্ত অ্যাকুয়েটর এবং নিয়ন্ত্রণ ভালভগুলিতে পৌঁছানোর আগে একটি অপরিবর্তনীয় কন্ডিশনিং কাজ সম্পাদন করে।
এএফ এয়ার ফিল্টার মডিউল
এই প্রাথমিক আপস্ট্রিম সেগমেন্টটি আগত সংকুচিত বায়ু প্রবাহের মধ্যে কঠিন কণা পদার্থ এবং ঘনীভূত জলের ফোঁটাগুলিকে বাধা দেয়। অভ্যন্তরীণভাবে লাগানো তামা ফিল্টার কার্টিজগুলি 5-মাইক্রোন অভিন্ন পরিস্রাবণ নির্ভুলতা অর্জন করে, সূক্ষ্ম ধাতব শেভিং, ওয়ার্কশপের ধুলো এবং জমে থাকা আর্দ্রতা এই দূষিত পদার্থগুলি সংবেদনশীল নিয়ন্ত্রক এবং লুব্রিকেটিং সাবস্যাম্বলিতে নীচের দিকে যাওয়ার আগে। স্বচ্ছ পলিকার্বোনেট স্টোরেজ বাটিগুলি বিচ্ছিন্ন না করে তরল জমার রিয়েল-টাইম ভিজ্যুয়াল পর্যবেক্ষণ সক্ষম করে।
এআর প্রেসার রেগুলেটর মডিউল
ট্রিপল অ্যাসেম্বলির মধ্যে কেন্দ্রীয়ভাবে অবস্থান করা, এই মডিউলটি কম্প্রেসার থেকে ওঠানামা করা ইনপুট সরবরাহের চাপ সত্ত্বেও স্থির আউটপুট বায়ুচাপ সরবরাহ করে। একটি স্প্রিং-ডায়াফ্রাম অভ্যন্তরীণ ভারসাম্যের কাঠামো স্বয়ংক্রিয়ভাবে চাপ বৃদ্ধি এবং একযোগে অ্যাকচুয়েটর অ্যাকচুয়েশন চক্র থেকে উদ্ভূত ড্রপ অফসেট করে। সামঞ্জস্যযোগ্য লকিং নব ক্রমাগত উত্পাদন পরিবর্তনের সময় যান্ত্রিক কম্পনের কারণে সৃষ্ট ড্রিফ্টকে প্রতিরোধ করতে ক্রমাঙ্কিত চাপের মানগুলিকে সুরক্ষিত করে।
AL তেল কুয়াশা লুব্রিকেটর মডিউল
ডাউনস্ট্রিম লুব্রিকেশন সেগমেন্ট নির্ধারিত বায়ুসংক্রান্ত টারবাইন তেলকে অতি-সূক্ষ্ম কুয়াশায় পরিণত করে যা শর্তযুক্ত সংকুচিত বায়ু প্রবাহের মধ্যে সাসপেন্ড করে। এই তেল বাষ্প পাইপলাইনের মাধ্যমে ভ্রমণ করে সিলিন্ডারের অভ্যন্তরীণ স্লাইডিং সারফেস, ভালভ স্পুল এবং বিয়ারিং অ্যাসেম্বলি, ধাতু-থেকে-ধাতু ঘর্ষণ সহগ হ্রাস করে এবং লক্ষ লক্ষ পারস্পরিক গতি চক্রের সময় শুকনো ঘর্ষণ ক্ষতি হ্রাস করে। সামঞ্জস্যযোগ্য ড্রিপ রেট কন্ট্রোল প্রযুক্তিবিদদের পৃথক সরঞ্জাম বায়ু খরচ চাহিদার সাথে তৈলাক্তকরণ ভলিউম মেলাতে দেয়।
- অনুক্রমিক বায়ু প্রবাহের পথ কঠোরভাবে ফিল্টার → রেগুলেটর → লুব্রিকেটর ক্রম অনুসরণ করে যাতে ফিল্টার মিডিয়ার তেল দূষণ এবং অভ্যন্তরীণ উপাদানগুলির চাপের ভারসাম্য রোধ করা যায়
- ইন্টারলকিং মডুলার সংযোগ নকশা পৃথক কার্যকরী অংশগুলির মধ্যে কাস্টম ট্রানজিশন পাইপ ফিটিংগুলির প্রয়োজনীয়তাকে সরিয়ে দেয়
- ইউনিভার্সাল এল-আকৃতির ধাতব মাউন্টিং বন্ধনী মেশিন ফ্রেম, কন্ট্রোল ক্যাবিনেট এবং কেন্দ্রীয় এয়ার ম্যানিফোল্ড স্টেশনগুলিতে উল্লম্ব প্যানেল ইনস্টলেশন সমর্থন করে
- মডুলার প্রসারণযোগ্যতা সম্পূরক চাপ পরিমাপক, ডিফারেনশিয়াল প্রেসার ড্রেন সংযুক্তি এবং প্রতিরক্ষামূলক বাটি কভার ইনস্টলেশন-পরবর্তী রিট্রোফিট করার অনুমতি দেয়
প্রতিটি অভ্যন্তরীণ ফ্লো চ্যানেল রুক্ষ ঢালাই পৃষ্ঠগুলিকে নির্মূল করতে নির্ভুল CNC মেশিনের মধ্য দিয়ে যায় যা কণা তৈরি করে এবং স্থানীয় চাপ ড্রপ জোন তৈরি করে। মসৃণ অভ্যন্তরীণ বোর জ্যামিতি একযোগে মাল্টি-অ্যাকচুয়েটর অপারেশন পিকগুলির সময় পারফরম্যান্সের বাধা এড়িয়ে, সম্পূর্ণ রেটযুক্ত প্রবাহ ক্ষমতা পরিসীমা জুড়ে ধারাবাহিক বায়ু থ্রুপুট বজায় রাখে। সেন্ট্রালাইজড এয়ার ডিস্ট্রিবিউশন সিস্টেম ডিজাইন করা প্রকৌশলীরা আলাদা আলাদা আলাদা ফিল্টার, রেগুলেটর এবং লুব্রিকেটর হার্ডওয়্যারের উপর ইন্টিগ্রেটেড ট্রিপল অ্যাসেম্বলিকে অগ্রাধিকার দেয় বিশেষ করে এই সুষম প্রবাহ বৈশিষ্ট্যের জন্য এবং সীমাবদ্ধ মেশিন ঘেরা জায়গার মধ্যে কমপ্যাক্ট ফুটপ্রিন্ট সুবিধার জন্য।
স্থিতিশীল সংকুচিত এয়ার কন্ডিশনার জন্য মূল অন্তর্নির্মিত নকশা বৈশিষ্ট্য
শিল্প বায়ুসংক্রান্ত পরিবেশ বায়ু প্রস্তুতির হার্ডওয়্যারকে ক্রমাগত যান্ত্রিক কম্পন, পরিবর্তনশীল পরিবেষ্টিত তাপমাত্রা চক্র, ওঠানামাকারী ইনলেট বায়ুচাপ এবং দৈনিক ঘনীভূত সঞ্চয় চক্রের কাছে প্রকাশ করে। সাধারণ স্বল্প খরচের বায়ু চিকিত্সা ইউনিটগুলিতে বহু-বছরের ক্রমাগত অপারেশনে সামঞ্জস্যপূর্ণ কন্ডিশনিং কার্যকারিতা বজায় রাখার জন্য প্রয়োজনীয় কাঠামোগত শক্তিবৃদ্ধি এবং নির্ভুলতা সামঞ্জস্যের ব্যবস্থার অভাব রয়েছে। ইন্টিগ্রেটেড ট্রিপল অ্যাসেম্বলিতে একাধিক মালিকানা নকশা অপ্টিমাইজেশান অন্তর্ভুক্ত করা হয়েছে যা প্রচলিত বিভক্ত বায়ু প্রক্রিয়াকরণ হার্ডওয়্যারে পরিলক্ষিত সাধারণ ব্যর্থতার মোডগুলিকে নির্মূল করার লক্ষ্যে।
চাপ সেটিং স্থায়িত্ব সবচেয়ে প্রভাবশালী অন্তর্নির্মিত কার্যকরী আপগ্রেড এক প্রতিনিধিত্ব করে. সেলফ-লকিং অ্যাডজাস্টমেন্ট নব মেকানিজম বারবার মেশিনের কম্পন চক্রের পরে ক্রমাঙ্কিত চাপের স্থানান্তরের ঝুঁকি সরিয়ে দেয়। টেকনিশিয়ানরা একবার লক্ষ্য অপারেটিং চাপে পৌঁছানোর জন্য গাঁটটি ঘোরায়, গাঁটের নিম্নগামী অক্ষীয় সংকোচন অভ্যন্তরীণ দাঁত লকিং কাঠামোকে নিযুক্ত করে যা নিয়ন্ত্রক ডায়াফ্রামের অবস্থান নিরাপদে ঠিক করে। দুর্ঘটনাজনিত বাম্পিং বা টেকসই ওয়ার্কশপ কম্পন পূর্বনির্ধারিত আউটপুট চাপের মান পরিবর্তন করতে পারে না, প্রতিদিনের উত্পাদন শিফট জুড়ে রক্ষণাবেক্ষণ কর্মীদের জন্য ঘন ঘন পুনঃক্রমিক কাজগুলিকে সরিয়ে দেয়।
- মাল্টি-অপশন ড্রেনেজ আর্কিটেকচার যা ম্যানুয়াল ড্রেন, ডিফারেনশিয়াল প্রেসার স্বয়ংক্রিয় ড্রেন এবং সম্পূর্ণ ফ্লোট-টাইপ স্বয়ংক্রিয় ড্রেন বাটি কনফিগারেশনের জন্য স্বতন্ত্র ওয়ার্কশপের আর্দ্রতার মাত্রার সাথে মেলে।
- দ্বৈত-ইউনিট মেট্রিক মার্কিং সহ উচ্চ-নির্ভুল অ্যানালগ চাপ পরিমাপক রুটিন লাইন পরিদর্শন রাউন্ডের সময় পরিষ্কার, কম-লম্বন চাপ রিডিং প্রদান করতে
- প্রভাব-প্রতিরোধী স্বচ্ছ পলিকার্বোনেট বাটি; বড় ফ্রেমের মাপ 3000 থেকে 5000 এর মধ্যে রয়েছে দুর্ঘটনাজনিত সরঞ্জাম সংঘর্ষের সময় বাটি ফাটল রোধ করার জন্য বাইরের প্রতিরক্ষামূলক শিল্ডিং
- জারা-প্রতিরোধী ডাই-কাস্ট অ্যালুমিনিয়াম অ্যালয় ভালভ বডিগুলি উচ্চ-আর্দ্রতা উত্পাদন সুবিধাগুলিতে বর্ধিত পরিষেবা জীবনের জন্য অভিন্ন অ্যান্টি-অক্সিডেশন পৃষ্ঠের চিকিত্সা সহ
- অতিরিক্ত ফিলিং বা অপর্যাপ্ত তেল সরবরাহ রোধ করতে স্নাতক তেল স্তরের চিহ্ন সরাসরি লুব্রিকেটর বাটিতে মুদ্রিত হয় যা অ্যাকচুয়েটর লুব্রিকেশন কর্মক্ষমতাকে আপস করে
ড্রেনেজ সিস্টেমের বহুমুখিতা বিভিন্ন শিল্প সুবিধা জুড়ে পরিবর্তনশীল ঘনীভূত উৎপাদন হারকে সম্বোধন করে। কম বায়ুমণ্ডলীয় আর্দ্রতা সহ শুষ্ক অভ্যন্তরীণ কর্মশালার পরিবেশগুলি মৌলিক ম্যানুয়াল ড্রেন বাটিগুলির সাথে দক্ষতার সাথে কাজ করে, প্রতিদিনের সরঞ্জাম বন্ধ করার সময় নির্ধারিত পর্যায়ক্রমিক নিষ্কাশনের প্রয়োজন হয়। উচ্চ পরিবেষ্টিত আর্দ্রতা বা ওয়াটার-কুলড এয়ার কম্প্রেসারগুলির সুবিধাগুলি ডিফারেনশিয়াল প্রেসার ড্রেন ভেরিয়েন্টগুলি থেকে উপকৃত হয়, যা অভ্যন্তরীণ চাপের পার্থক্যগুলি ম্যানুয়াল অপারেটরের হস্তক্ষেপ ছাড়াই প্রিসেট থ্রেশহোল্ডে পৌঁছলে স্বয়ংক্রিয়ভাবে জমা হওয়া ঘনীভূত হয়। সম্পূর্ণ স্বয়ংক্রিয় ফ্লোট ড্রেন কনফিগারেশনগুলি অবিচ্ছিন্ন 24-ঘন্টা মানবহীন উত্পাদন লাইনগুলি পরিবেশন করে যেখানে নির্ধারিত রক্ষণাবেক্ষণের অ্যাক্সেস সীমিত, ফিল্টার স্টোরেজ বাটিগুলির ভিতরে কনডেনসেট স্তরগুলি গুরুত্বপূর্ণ উচ্চতায় পৌঁছানোর সাথে সাথে তরল বিল্ডআপ নিষ্কাশন করে।
সারফেস ফিনিস এবং উপাদান নির্বাচন আরও দীর্ঘমেয়াদী কর্মক্ষম নির্ভরযোগ্যতা জোরদার. সমস্ত বাহ্যিক ধাতব পৃষ্ঠগুলি খাদ্য প্রক্রিয়াকরণ, টেক্সটাইল রঞ্জনবিদ্যা এবং ধাতব ফ্যাব্রিকেশন প্ল্যান্টের মধ্যে সাধারণ বায়ুবাহিত রাসায়নিক বাষ্প থেকে জারণ এক্সপোজারকে প্রতিরোধ করার জন্য অভিন্ন ইলেক্ট্রোস্ট্যাটিক অ্যান্টি-জারোশন লেপ পায়। অভ্যন্তরীণ সিলিং গ্যাসকেটগুলি ISO VG32 টারবাইন তৈলাক্তকরণ তেলের সাথে সামঞ্জস্যপূর্ণ তেল-প্রতিরোধী ইলাস্টোমার যৌগ ব্যবহার করে, হাজার হাজার গরম এবং শীতল পরিবেশের তাপমাত্রা চক্রের পরে ফোলা, শক্ত হওয়া এবং মাইক্রো-লিকেজ প্রতিরোধ করে।এসএমসি টাইপ এসি এফআরএল ইউনিটএন্ট্রি-লেভেল নন-মডুলার এয়ার প্রিপারেশন বিকল্প থেকে অনুপলব্ধ স্থির এয়ার কন্ডিশনার পারফরম্যান্স প্রদান করতে এই সমস্ত উপাদান এবং যান্ত্রিক ডিজাইনের উন্নতিগুলিকে একত্রিত করে।
স্বয়ংক্রিয় উত্পাদন জুড়ে সম্পূর্ণ স্পেকট্রাম শিল্প অ্যাপ্লিকেশন ক্ষেত্র
প্রাইমারি পাওয়ার ট্রান্সমিশন মাধ্যম হিসাবে সংকুচিত বায়ু ব্যবহার করে প্রতিটি উত্পাদন কর্মপ্রবাহের নির্ভুল বায়ুসংক্রান্ত হার্ডওয়্যার রক্ষা করার জন্য প্রমিত এয়ার কন্ডিশনার প্রয়োজন। অভিন্ন পরিস্রাবণ, চাপ স্থিতিশীলতা এবং নিয়ন্ত্রিত তৈলাক্তকরণ ছাড়া, স্বয়ংক্রিয় সরঞ্জামগুলি অসঙ্গত গতির আউটপুট, উপাদান পরিধানের হার বৃদ্ধি এবং অপরিকল্পিত ডাউনটাইম যা ক্রমাগত উত্পাদন সময়সূচীকে ব্যাহত করে। মডুলার ট্রিপল অ্যাসেম্বলি অনন্য সংকুচিত বায়ু গুণমান এবং চাপ নিয়ন্ত্রণের প্রয়োজনীয়তা সহ বিভিন্ন শিল্প উল্লম্বের সাথে নির্বিঘ্নে অভিযোজিত হয়।
স্বয়ংচালিত উপাদান সমাবেশ লাইন
রোবোটিক ক্ল্যাম্পিং ফিক্সচার, বায়ুসংক্রান্ত স্ক্রু ড্রাইভার, পজিশনিং সিলিন্ডার এবং উপাদান স্থানান্তর ম্যানিপুলেটরগুলি সামঞ্জস্যপূর্ণ সমাবেশ টর্ক এবং সুনির্দিষ্ট অংশ অবস্থান বজায় রাখার জন্য দৃঢ়ভাবে নিয়ন্ত্রিত বায়ু চাপের দাবি করে। উচ্চ-আয়তনের স্বয়ংচালিত কর্মশালাগুলি কাটা এবং মেশিনিং স্টেশন থেকে উল্লেখযোগ্য ধাতব কণা দূষণ তৈরি করে; 5μm কপার ফিল্টার মিডিয়া সূক্ষ্ম ধাতু শেভিংগুলিকে আটকে দেয় আগে তারা নির্ভুল ভালভ স্পুল এবং সিলিন্ডার সিলিং উপাদানগুলিকে ক্ষতিগ্রস্ত করে। স্ব-লকিং চাপ সমন্বয় হাজার হাজার দৈনিক সমাবেশ চক্র জুড়ে টর্ক ওঠানামা দূর করে।
খাদ্য ও পানীয় প্যাকেজিং সরঞ্জাম
বোতল ভর্তি মেশিন, শক্ত কাগজ সিলিং অ্যাকচুয়েটর এবং লেবেলিং স্টেশনগুলি উন্নত পরিবেষ্টিত আর্দ্রতার মাত্রা সহ তাপমাত্রা-নিয়ন্ত্রিত পরিবেশের মধ্যে কাজ করে। স্বচ্ছ ফিল্টার বাটিগুলি খাদ্য-গ্রেডের বায়ু সরবরাহ লাইনের জলের ফোঁটা দূষণ রোধ করতে ঘনীভূত পর্যবেক্ষণকে সহজ করে। লুব্রিকেটর তেল কুয়াশা প্রবাহ হার ন্যূনতম আউটপুট স্তরে ক্যালিব্রেট করা যেতে পারে তেল বাষ্পের সাথে প্যাকেজ করা ভোগ্য পণ্যের সাথে যোগাযোগের ঝুঁকি এড়াতে, শিল্পের স্বাস্থ্যবিধি অপারেশনাল মান পূরণ করে।
ইলেকট্রনিক্স যথার্থ সমাবেশ অটোমেশন
মাইক্রো-কম্পোনেন্ট পিক-এন্ড-প্লেস রোবট, সার্কিট বোর্ড কাটিং জিগস এবং ছোট-বোর পজিশনিং সিলিন্ডারগুলি সূক্ষ্ম কম্পোনেন্ট ম্যানিপুলেশনের সময় মাইক্রো-জিটার দূর করতে অতি-স্থিতিশীল আউটপুট চাপের উপর নির্ভর করে। কম-টার্বুলেন্স অভ্যন্তরীণ বায়ু প্রবাহের চ্যানেলগুলি চাপের লহর এড়ায় যা অসামঞ্জস্যপূর্ণ অ্যাকচুয়েটর চলাচলের সৃষ্টি করে, উচ্চ-গতির পৃষ্ঠ মাউন্ট উত্পাদন চক্রের সময় উপাদানের মিসলাইনমেন্ট বর্জ্য হ্রাস করে।
অতিরিক্ত প্রধান স্থাপনার খাতের মধ্যে রয়েছে টেক্সটাইল ম্যানুফ্যাকচারিং মেশিনারি, প্লাস্টিক ইনজেকশন ছাঁচনির্মাণ সহায়ক সরঞ্জাম, ফার্মাসিউটিক্যাল প্যাকেজিং লাইন, লজিস্টিক প্যালেটাইজিং রোবোটিক সিস্টেম, মেটাল ফ্যাব্রিকেশন নিউমেটিক পাঞ্চিং মেশিনারি এবং উইন্ডো/ডোর স্বয়ংক্রিয় প্রক্রিয়াকরণ স্টেশন। প্রতিটি উল্লম্ব সর্বোচ্চ বায়ু প্রবাহের চাহিদা, অপারেটিং চাপ সেটপয়েন্ট, পরিবেষ্টিত আর্দ্রতা ঘনত্ব এবং সমাপ্ত পণ্যের গুণমান নিয়ন্ত্রণের মানগুলির জন্য গ্রহণযোগ্য কণা দূষণ থ্রেশহোল্ড অনুযায়ী মূল ইউনিটের বৈশিষ্ট্যগুলিকে সামঞ্জস্য করে।
কেন্দ্রীভূত প্রধান এয়ার ম্যানিফোল্ড ইনস্টলেশনগুলি সাধারণত পুরো ফ্যাক্টরি কম্প্রেসড এয়ার ডিস্ট্রিবিউশন নেটওয়ার্কগুলির জন্য প্রাথমিক বাল্ক এয়ার কন্ডিশনার সঞ্চালনের জন্য প্রাথমিক এয়ার কম্প্রেসার আউটলেট থেকে সরাসরি ডাউনস্ট্রিম আকারের 4000 বা 5000 অ্যাসেম্বলি স্থাপন করে। ছোট ফ্রেমের আকার 1000 এবং 2000 ভেরিয়েন্টগুলি পৃথক স্বতন্ত্র মেশিন কন্ট্রোল ক্যাবিনেটে সরাসরি মাউন্ট করা হয় যাতে প্রধান কারখানার বায়ু সরবরাহের চাপের পরামিতিগুলি থেকে পৃথক অনন্য নির্ভুল অপারেটিং প্রয়োজনীয়তা সহ সরঞ্জামগুলির জন্য গৌণ স্থানীয় চাপ ছাঁটাই এবং পরিস্রাবণ সরবরাহ করা হয়।
ফ্যাসিলিটি ইঞ্জিনিয়ারিং দলগুলি খুচরা যন্ত্রাংশ ইনভেন্টরি পরিচালনাকে সরল করার জন্য ইউনিফাইড মডুলার ট্রিপল অ্যাসেম্বলিতে প্রমিতকরণ করে। একক প্রতিস্থাপন ফিল্টার কার্টিজ, রেগুলেটর ডায়াফ্রাম অ্যাসেম্বলি এবং লুব্রিকেটর নজল সন্নিবেশগুলি ফ্রেমের আকারের বৈকল্পিকগুলির সাথে মানানসই, একাধিক পৃথক নির্মাতার কাছ থেকে পাওয়া স্প্লিট ফিল্টার, নিয়ন্ত্রক এবং লুব্রিকেটর হার্ডওয়্যারের জন্য আলাদা অতিরিক্ত উপাদান সেট স্টক করার প্রয়োজনীয়তা দূর করে৷ এই প্রমিত উপাদান সামঞ্জস্য গুদাম খুচরা অংশ সংগঠনকে স্ট্রীমলাইন করে এবং জরুরী অন-সাইট রক্ষণাবেক্ষণ মেরামতের ক্রিয়াকলাপের সময় লিড টাইম বিলম্ব হ্রাস করে।
AC সিরিজের আকারের জন্য সম্পূর্ণ স্ট্যান্ডার্ড টেকনিক্যাল প্যারামিটার ম্যাট্রিক্স
পাঁচটি স্বতন্ত্র ফ্রেমের আকারের শ্রেণিবিন্যাস শিল্প সংকুচিত বায়ু প্রবাহ এবং পাইপলাইন সংযোগের আকার নির্ধারণের প্রয়োজনীয়তার সম্পূর্ণ পরিসরকে কভার করে, ছোট নির্ভুল রোবোটিক্সের জন্য কমপ্যাক্ট M5 থ্রেডেড মাইক্রো অ্যাসেম্বলি থেকে শুরু করে কারখানা-প্রশস্ত প্রধান এয়ার ম্যানিফোল্ড ট্রিটমেন্ট স্টেশনগুলির জন্য বড় 1-ইঞ্চি পোর্ট ভেরিয়েন্ট পর্যন্ত। প্রতিটি ফ্রেমের আকার নির্দিষ্ট মাত্রার সীমা, সর্বাধিক থ্রুপুট ক্ষমতা, চাপ অপারেটিং উইন্ডো এবং বিনিময়যোগ্য আনুষঙ্গিক সামঞ্জস্যের নিয়মগুলি বহন করে যা প্রকৌশল দলগুলি বায়ুসংক্রান্ত সিস্টেম লেআউট ডিজাইনের পর্যায়ে উল্লেখ করে।
| এসি সিরিজ ফ্রেম মডেল | স্ট্যান্ডার্ড পোর্ট থ্রেড স্পেসিফিকেশন | সর্বোচ্চ অনুমোদিত কাজের চাপ | চাপ পরিসীমা নিয়ন্ত্রণ | ফিল্টার বাটি প্রতিরক্ষামূলক কভার অন্তর্ভুক্ত |
|---|---|---|---|---|
| AC1000 | M5 × 0.8 | 1.0 MPa | 0.05 - 0.7 MPa | না |
| AC2000 | পিটি 1/4 | 1.0 MPa | 0.05 - 0.85 MPa | না |
| AC3000 | পিটি 3/8 | 1.0 MPa | 0.05 - 0.85 MPa | হ্যাঁ |
| AC4000 | পিটি 1/2/পিটি 3/4 | 1.0 MPa | 0.05 - 0.85 MPa | হ্যাঁ |
| AC5000 | পিটি 1 | 1.0 MPa | 0.05 - 0.85 MPa | হ্যাঁ |
ইউনিভার্সাল ফিক্সড মেকানিক্যাল পারফরম্যান্স বেঞ্চমার্কগুলি পোর্ট সাইজিং পার্থক্য নির্বিশেষে সমস্ত ফ্রেমের আকারের বৈকল্পিক জুড়ে প্রযোজ্য, সমগ্র সিরিজের পণ্য লাইনের জন্য সামঞ্জস্যপূর্ণ ন্যূনতম অপারেশনাল মান স্থাপন করে:
- প্রুফ প্রেসার টেস্টিং রেটিং: উৎপাদনের গুণমান পরিদর্শনের সময় কাঠামোগত অখণ্ডতা যাচাইয়ের জন্য 1.5 MPa
- অনুমোদিত পরিবেষ্টিত এবং সংকুচিত বায়ু তরল অপারেটিং তাপমাত্রা ব্যান্ড: 5°C থেকে 60°C কোনো উপাদানের কর্মক্ষমতা হ্রাস ছাড়াই
- স্ট্যান্ডার্ড ফিল্টার মিডিয়া পরিস্রাবণ নির্ভুলতা রেটিং: সমস্ত AF ফিল্টার মডিউল জুড়ে অভিন্ন 5μm পার্টিকুলেট ক্যাপচার দক্ষতা
- মনোনীত সামঞ্জস্যপূর্ণ তৈলাক্তকরণ তরল গ্রেড: ধারাবাহিক পরমাণুকরণ এবং অ্যান্টি-ওয়্যার পারফরম্যান্সের জন্য ISO VG32 শিল্প টারবাইন তেল
- বোল বেস নির্মাণ উপাদান: মুদ্রিত তরল স্তর নির্দেশক চিহ্ন সহ স্বচ্ছ প্রভাব-প্রতিরোধী পলিকার্বোনেট
কাস্টমাইজযোগ্য অর্ডারিং প্রত্যয় কোড সাইট-নির্দিষ্ট অপারেটিং অবস্থার জন্য স্পেসিফিকেশন টিউনিং সক্ষম করে। ট্রেলিং কোড মডিফায়ার ড্রেন মেকানিজমের ধরন, ইন্টিগ্রেটেড প্রেসার গেজ মাউন্টিং ওরিয়েন্টেশন এবং ঐচ্ছিক সম্পূরক আনুষাঙ্গিক যেমন মাউন্টিং ব্র্যাকেট, ফ্লো কন্ট্রোল অ্যাটাচমেন্ট এবং অ্যান্টি-ক্লিশন বাটি প্রতিরক্ষামূলক হাউজিং সংজ্ঞায়িত করে। প্রমিত অর্ডার কাঠামো ক্রস-আঞ্চলিক উপাদান সংগ্রহকে সহজ করে এবং একই উৎপাদন উদ্যোগ দ্বারা পরিচালিত একাধিক কারখানার অবস্থান জুড়ে ইনস্টল করা অভিন্ন উত্পাদন লাইন সরঞ্জামগুলির জন্য সামঞ্জস্যপূর্ণ মিল প্রতিস্থাপন ইউনিট নির্দিষ্টকরণ নিশ্চিত করে।
প্রতিটি ফ্রেমের আকারের জন্য প্রকাশিত ডাইমেনশনাল লেআউট অঙ্কনগুলি প্রি-প্রোডাকশন ইঞ্জিনিয়ারিং পর্যায়গুলিতে কন্ট্রোল ক্যাবিনেট স্পেস প্ল্যানিং এবং মেশিন ফ্রেমের কাঠামোগত নকশাকে সমর্থন করার জন্য সুনির্দিষ্ট অনুভূমিক এবং উল্লম্ব মাউন্টিং ফুটপ্রিন্ট পরিমাপ প্রদান করে। বিস্তারিত অক্ষীয় এবং রেডিয়াল ডাইমেনশনাল সহনশীলতাগুলি আপগ্রেডেড এয়ার প্রিপারেশন হার্ডওয়্যার সহ বিদ্যমান প্রোডাকশন লাইনগুলিকে পুনরুদ্ধার করার সময় ইনস্টলেশন ফিট বিরোধ দূর করে, লিগ্যাসি স্প্লিট এয়ার ট্রিটমেন্ট উপাদান এবং নতুন ইন্টিগ্রেটেড ট্রিপল অ্যাসেম্বলির মধ্যে অমিল মাউন্টিং জ্যামিতি মিটমাট করার জন্য ব্যয়বহুল অন-সাইট মেশিনিং সমন্বয় এড়িয়ে যায়।
ধাপে ধাপে স্ট্যান্ডার্ড ইনস্টলেশন এবং চাপ ক্রমাঙ্কন কর্মপ্রবাহ
ভুল সমাবেশ, বিপরীত বায়ু প্রবাহ অভিযোজন এবং ভুলভাবে ক্যালিব্রেটেড চাপ সেটিংস অকাল বায়ু প্রস্তুতি ইউনিটের ব্যর্থতা এবং ডাউনস্ট্রিম বায়ুসংক্রান্ত হার্ডওয়্যার ক্ষতির শীর্ষ তিনটি মূল কারণগুলির মধ্যে দাঁড়িয়েছে। একটি প্রমিত অনুক্রমিক ইনস্টলেশন চেকলিস্ট অনুসরণ করা প্রাথমিক ফিটিং এবং কমিশনিং পদ্ধতির সময় এড়ানো যায় এমন মানব ত্রুটি দূর করে, সমন্বিত ট্রিপল সমাবেশ এবং সমস্ত সংযুক্ত বায়ুসংক্রান্ত এক্সিকিউশন সরঞ্জামের সম্পূর্ণ কার্যকরী জীবনকাল সংরক্ষণ করে।
কম্পোনেন্ট ফিটিং এবং সংযোগের কাজ চলাকালীন হঠাৎ উচ্চ-চাপের বায়ু নিঃসরণের ঝুঁকি দূর করতে কারখানার সংকুচিত বায়ু সরবরাহের প্রধান লাইনের সম্পূর্ণ ডিপ্রেসারাইজেশনের সাথে সমস্ত ইনস্টলেশন প্রক্রিয়া শুরু করতে হবে। ইউনিট সমাবেশ, পাইপ থ্রেড ফিটিং সংযুক্তি এবং গেজ মাউন্টিং অপারেশন পরিচালনা করার আগে প্রযুক্তিবিদদের অবশ্যই কম্প্রেসার সিস্টেম বন্ধ এবং অবশিষ্ট পাইপলাইন চাপ ভেন্টিং নিশ্চিত করতে হবে।
- 1. থ্রেডেড জয়েন্টগুলিতে বাতাসের ফুটো দূর করতে ইউনিট ভালভ বডি পোর্টগুলিতে ইনলেট/আউটলেট সংযোগকারীগুলিকে স্ক্রু করার আগে বহিরাগত পাইপের থ্রেড ফিটিংগুলির চারপাশে সমানভাবে PTFE সিলিং টেপ মুড়ে দিন; উপাদান ক্র্যাকিং স্ট্রেস ফ্র্যাকচার প্রতিরোধ করতে পলিকার্বোনেট বাটি থ্রেডেড সংযোগগুলিকে অতিরিক্ত শক্ত করা এড়িয়ে চলুন
- 2. সমন্বিত অ্যালুমিনিয়াম ফ্রেমের উপরের পৃষ্ঠে মুদ্রিত দিকনির্দেশক প্রবাহ চিহ্নিত তীরগুলি যাচাই করুন; সংকুচিত বাতাসকে অবশ্যই বাম AF ফিল্টার পোর্টে প্রবেশ করতে হবে এবং ডান AL লুব্রিকেটর পোর্ট থেকে প্রস্থান করতে হবে, বিপরীত ইনস্টলেশন অনুক্রমিক পরিস্রাবণ ব্যাহত করে এবং তেল কুয়াশার অবশিষ্টাংশের সাথে নিয়ন্ত্রকের অভ্যন্তরীণ উপাদানগুলিকে দূষিত করে
- 3. ভারী শুল্ক ফাস্টেনার সহ উল্লম্ব ফ্ল্যাট মেশিন ফ্রেম বা ক্যাবিনেট প্যানেল পৃষ্ঠের উপর নিরাপদ L-আকৃতির ধাতব মাউন্টিং বন্ধনী, সরঞ্জাম অপারেশন চক্রের সময় ইউনিট বডিতে কম্পন সঞ্চারিত করে এমন কোনও পার্শ্বীয় যান্ত্রিক খেলা নিশ্চিত করে
- 4. সেন্ট্রাল রেগুলেটর মডিউলে ডেডিকেটেড গেজ পোর্টে ক্যালিব্রেটেড প্রেসার গেজ সংযুক্ত করুন, অভ্যন্তরীণ গেজ চাপ সেন্সিং ডায়াফ্রামের ক্ষতি এড়াতে শুধুমাত্র হ্যান্ড টর্ক দিয়ে গেজ ফিটিংগুলিকে শক্ত করুন
- 5. ইউনিট সমাবেশে কম-ভলিউম সংকুচিত বায়ু সরবরাহ পুনরুদ্ধার করুন, চাপ টিউনিং কার্যকারিতা সক্রিয় করতে কেন্দ্রীয় নিয়ন্ত্রক সমন্বয় গাঁটটি উপরের দিকে তুলুন; আউটলেট চাপ বাড়াতে ঘড়ির কাঁটার দিকে ঘোরান এবং ডেলিভারির চাপ কমাতে ঘড়ির কাঁটার বিপরীত দিকে ঘোরান যতক্ষণ না লক্ষ্য সেটপয়েন্ট অ্যানালগ গেজ ডায়ালে নিবন্ধিত হয়
- 6. একবার প্রয়োজনীয় অপারেটিং চাপের মান স্থিতিশীল হয়ে গেলে, অভ্যন্তরীণ স্ব-লকিং দাঁতের প্রক্রিয়াকে নিযুক্ত করতে এবং কম্পন-প্ররোচিত ড্রিফ্টের বিরুদ্ধে স্থায়ীভাবে ক্যালিব্রেটেড চাপ সেটিংসকে নিযুক্ত করতে সামঞ্জস্যের গাঁটটি সম্পূর্ণ নীচের দিকে টিপুন।
- 7. স্ট্যান্ডার্ড হেক্স কী টুল ব্যবহার করে লুব্রিকেটর টপ অয়েল ফিলিং পোর্ট ফাস্টেনার খুলে ফেলুন, স্বচ্ছ বাটির দেয়ালে প্রিন্ট করা সর্বোচ্চ লিকুইড লেভেল ইন্ডিকেটর লাইন অতিক্রম না করে অভ্যন্তরীণ জলাধারে মনোনীত ISO VG32 টারবাইন তেল ঢালা, বায়ু ফুটো থেকে সীলমোহর করার জন্য তেল পোর্ট ফাস্টেনারকে পুনরায় শক্ত করুন।
- 8. ফাইন-টিউন লুব্রিকেটর অয়েল মিস্ট ড্রিপ রেট কন্ট্রোল স্ক্রু: ঘড়ির কাঁটার দিকে ঘূর্ণন উচ্চ বায়ু খরচ মাল্টি-অ্যাকচুয়েটর স্টেশনগুলির জন্য তেলের পরমাণুকরণের পরিমাণ বাড়ায়, ঘড়ির কাঁটার বিপরীতে ঘূর্ণন কম-প্রবাহ নির্ভুল রোবোটিক্স সরঞ্জামের জন্য কুয়াশার আউটপুট কমিয়ে দেয় যা অতিরিক্ত তেল বাষ্প দূষণের জন্য সংবেদনশীল।
ইনস্টলেশন-পরবর্তী কমিশনিং বৈধতা স্থিতিশীল চাপ ধারণ কর্মক্ষমতা এবং সামঞ্জস্যপূর্ণ তেল কুয়াশা পরমাণুকরণ আউটপুট নিশ্চিত করতে সর্বোচ্চ সরঞ্জাম লোড অবস্থার অধীনে অবিচ্ছিন্ন 30-মিনিট সম্পূর্ণ বায়ু সরবরাহ অপারেশন প্রয়োজন। টেকনিশিয়ানরা সমস্ত মিলন পৃষ্ঠে প্রয়োগ করা সাবান বুদবুদ পরীক্ষার সমাধানের মাধ্যমে মাইক্রো এয়ার লিকেজ লক্ষণগুলির জন্য সমস্ত থ্রেডেড জয়েন্ট, বাটি সংযোগ এবং মডুলার ইন্টারলকিং সীমগুলি দৃশ্যত পরিদর্শন করে। যেকোন শনাক্তযোগ্য এয়ার সিপেজ এর জন্য ডিসঅ্যাসেম্বলি, পিটিএফই সিলিং টেপের পুনরায় প্রয়োগ এবং সম্পূর্ণ প্রোডাকশন লাইন অপারেশন পুনরায় শুরু হওয়ার আগে জয়েন্ট লিকেজ সমাধানের জন্য নিয়ন্ত্রিত টর্ক রি-টাইনিং প্রয়োজন।
বড় ফ্রেম সাইজ AC4000 এবং AC5000 অ্যাসেম্বলি সহ ফ্যাসিলিটি-ওয়াইড মেইনফোল্ড ইনস্টলেশনের জন্য, সম্পূরক ভাইব্রেশন আইসোলেশন রাবার মাউন্টিং প্যাডগুলি ধাতু L-বন্ধনী মাউন্টিং সারফেসগুলির নীচে উচ্চ-ভলিউম কম্প্রেসার ভাইব্রেশন ট্রান্সমিশনকে বায়ু প্রস্তুতি ইউনিট বডিতে স্যাঁতসেঁতে দেওয়ার জন্য সুপারিশ করা হয়। কম্পন বিচ্ছিন্নতা অভ্যন্তরীণ নিয়ন্ত্রক ডায়াফ্রাম এবং ফিল্টার বোল থ্রেডেড জয়েন্টগুলিতে দীর্ঘমেয়াদী ক্লান্তি চাপকে কমিয়ে দেয়, সম্পূর্ণ ইউনিট ওভারহলের মধ্যে মোট পরিষেবা ব্যবধানকে প্রসারিত করে।
বিভক্ত বায়ু প্রস্তুতির উপাদানগুলির বিরুদ্ধে তুলনামূলক কর্মক্ষমতা বিশ্লেষণ
অনেক বায়ুসংক্রান্ত সিস্টেম ডিজাইন প্রকৌশলী প্রাথমিক প্রকল্প বিন্যাস পরিকল্পনার সময় দুটি স্বতন্ত্র এয়ার কন্ডিশনার হার্ডওয়্যার আর্কিটেকচারের ওজন করেন: সম্পূর্ণরূপে সমন্বিত ট্রিপল মডুলার অ্যাসেম্বলি বা তিনটি স্বতন্ত্র পৃথক ফিল্টার, নিয়ন্ত্রক এবং লুব্রিকেটর ইউনিট মধ্যবর্তী পাইপ ফিটিংগুলির মাধ্যমে সংযুক্ত। প্রতিটি কনফিগারেশন ইনস্টলেশন জটিলতা, স্থান পদচিহ্ন, ফুটো ঝুঁকি, রক্ষণাবেক্ষণ অ্যাক্সেসযোগ্যতা এবং দীর্ঘমেয়াদী সামঞ্জস্যপূর্ণ কন্ডিশনার কর্মক্ষমতা সম্পর্কিত অনন্য অপারেশনাল ট্রেডঅফ বহন করে।
| কর্মক্ষমতা মূল্যায়ন মাত্রা | ইন্টিগ্রেটেড ট্রিপল মডুলার সমাবেশ | পৃথক পৃথক ফিল্টার / রেগুলেটর / লুব্রিকেটর হার্ডওয়্যার |
|---|---|---|
| মোট পাইপলাইন ফুটো ঝুঁকি পয়েন্ট | ন্যূনতম অভ্যন্তরীণ ইন্টারলক সংযোগ; শুধুমাত্র দুটি বহিরাগত ইনলেট/আউটলেট থ্রেডেড জয়েন্টগুলি ফুটো হওয়ার সম্ভাবনার জন্য উন্মুক্ত | তিনটি পৃথক ইউনিটের মধ্যে একাধিক মধ্যবর্তী ট্রানজিশন পাইপ ফিটিং, সম্পূর্ণ বায়ু ফুটো হওয়ার সম্ভাবনা মারাত্মকভাবে বৃদ্ধি পায় |
| ইনস্টলেশন ফুটপ্রিন্ট প্রয়োজনীয়তা | কমপ্যাক্ট ইউনিফাইড ফ্রেম ডিজাইন উল্লম্ব এবং অনুভূমিক প্যানেলের স্থান দখলকে গড়ে 40% হ্রাস করে | তিনটি স্বতন্ত্র ইউনিট সংস্থা পৃথক বাটি রক্ষণাবেক্ষণ অ্যাক্সেসের জন্য পৃথকীকরণের ফাঁক সহ প্রসারিত মাউন্টিং পৃষ্ঠের এলাকা দাবি করে |
| সমাবেশ মাধ্যমে চাপ ড্রপ | মসৃণ অবিচ্ছিন্ন অভ্যন্তরীণ প্রবাহ চ্যানেলগুলি সম্পূর্ণ রেটযুক্ত প্রবাহ বর্ণালী জুড়ে ক্রমবর্ধমান চাপ হ্রাসকে সীমাবদ্ধ করে | মাল্টিপল ডিরেকশনাল পাইপ কনুই ফিটিং পিক এয়ার থ্রুপুট চলাকালীন ক্রমবর্ধমান প্রবাহ প্রতিরোধ এবং উন্নত সিস্টেম চাপ ড্রপ তৈরি করে |
| কেন্দ্রীভূত রক্ষণাবেক্ষণ অ্যাক্সেসযোগ্যতা | একই সাথে চাক্ষুষ পরিদর্শন এবং উপাদান প্রতিস্থাপনের জন্য তিনটি পরিষেবাযোগ্য বাটি একক উল্লম্ব সমতলে সারিবদ্ধ | বিক্ষিপ্ত ইউনিট অবস্থানের জন্য রুটিন পরিদর্শন কাজের জন্য তিনটি স্বতন্ত্র মাউন্ট অবস্থানে পৃথক শারীরিক অ্যাক্সেস প্রয়োজন |
| কম্পন-প্ররোচিত চাপ প্রবাহের ঝুঁকি | একক অনমনীয় অ্যালুমিনিয়াম ফ্রেম নিয়ন্ত্রক এবং ফিল্টার মডিউলগুলির মধ্যে আপেক্ষিক উপাদান আন্দোলনকে দূর করে | স্বাধীন ইউনিট মাউন্টিং টেকসই ওয়ার্কশপ কম্পনের অধীনে ছোটখাট অবস্থানগত স্থানান্তরকে অনুমতি দেয়, ধীরে ধীরে ক্রমাঙ্কিত চাপ সেটপয়েন্টগুলিকে পরিবর্তন করে |
| খুচরা যন্ত্রাংশ ইনভেন্টরি স্ট্যান্ডার্ডাইজেশন | ইউনিফর্ম কার্টিজ, ডায়াফ্রাম এবং অগ্রভাগের অতিরিক্ত উপাদানগুলি একক পণ্য সিরিজের ফ্রেম আকারের বৈকল্পিক জুড়ে সামঞ্জস্যপূর্ণ | পৃথক পণ্য লাইন থেকে বিচ্ছিন্ন হার্ডওয়্যারের জন্য সীমিত ক্রস-কম্প্যাটিবিলিটি সহ একাধিক অনন্য অতিরিক্ত উপাদান অংশ নম্বর স্টক করা প্রয়োজন |
পৃথক পৃথক এয়ার কন্ডিশনার হার্ডওয়্যার মাঝে মাঝে বিশেষায়িত অতি-উচ্চ-প্রবাহ শিল্প পাইপলাইন সিস্টেমের মধ্যে সীমিত স্থাপনা খুঁজে পায় যেখানে অনন্য প্রক্রিয়ার সীমাবদ্ধতার জন্য পরিস্রাবণ, চাপ নিয়ন্ত্রণ এবং তৈলাক্তকরণ পর্যায়ের মধ্যে কাস্টম ব্যবধান বাধ্যতামূলক হয়ে ওঠে। নব্বই শতাংশের বেশি স্ট্যান্ডার্ড স্বয়ংক্রিয় সমাবেশ, প্যাকেজিং, উপাদান হ্যান্ডলিং এবং নির্ভুল রোবোটিক্স বায়ুসংক্রান্ত ইনস্টলেশনের জন্য, সমন্বিত মডুলার ট্রিপল অ্যাসেম্বলিগুলি উপরের তুলনা ম্যাট্রিক্সের মধ্যে তালিকাভুক্ত সমস্ত পরিমাপিত মূল্যায়নের মানদণ্ড জুড়ে উচ্চতর সুষম কর্মক্ষমতা প্রদান করে।
বহু-বছরের উত্পাদন লাইন স্থাপনা জুড়ে সংগৃহীত দীর্ঘমেয়াদী অপারেশনাল ডেটা নিশ্চিত করে যে সমন্বিত বিভক্ত উপাদান সেটআপের তুলনায় সমন্বিত মডুলার ট্রিপল ইউনিট মোট রুটিন রক্ষণাবেক্ষণের শ্রম ঘন্টা বার্ষিক প্রায় ত্রিশ শতাংশ কমিয়ে দেয়। একত্রিত পরিদর্শন এবং উপাদান প্রতিস্থাপন অ্যাক্সেস বিক্ষিপ্ত বিচ্ছিন্ন হার্ডওয়্যার মাউন্ট অবস্থানগুলির মধ্যে বারবার প্রযুক্তিবিদদের ভ্রমণকে দূর করে, সুবিধা রক্ষণাবেক্ষণ দল দ্বারা পরিচালিত দৈনিক প্রাক-শিফ্ট সরঞ্জাম সুরক্ষা এবং কার্যকারিতা যাচাইকরণ রাউন্ডগুলিকে স্ট্রিমলাইন করে।

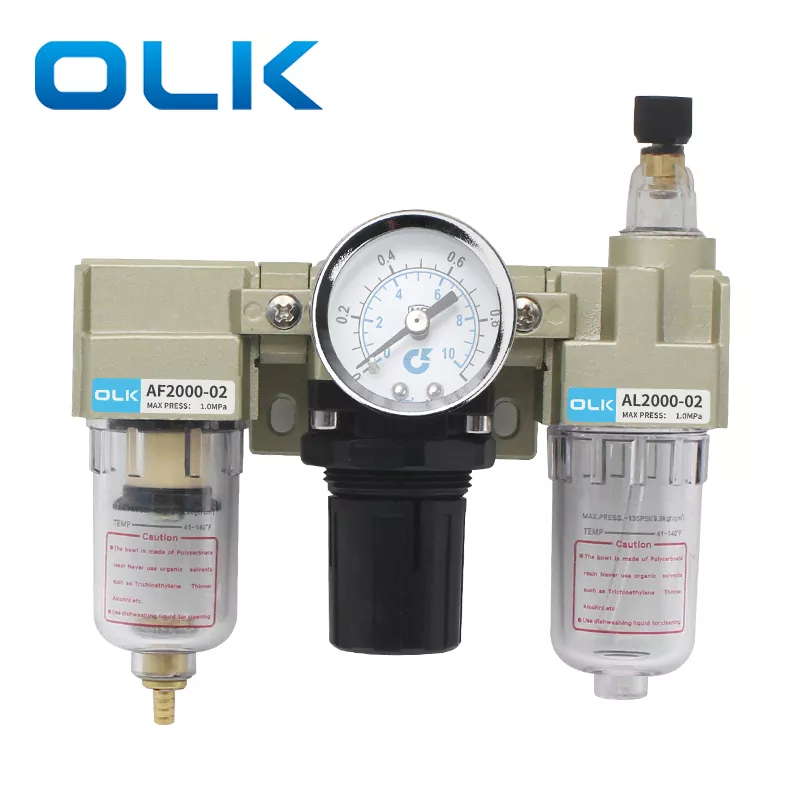

এসএমসি টাইপ এসি এফআরএল ইউনিটপরিমার্জিত অভ্যন্তরীণ ফ্লো চ্যানেল মেশিনিং, রিইনফোর্সড ইন্টারলকিং ফ্রেম নির্মাণ এবং প্রতিযোগী কম্পোনেন্ট নির্মাতাদের দ্বারা সরবরাহকৃত জেনেরিক নন-সিরিজ মডুলার এয়ার ট্রিটমেন্ট অ্যাসেম্বলি থেকে অনুপলব্ধ স্ট্যান্ডার্ডাইজড ইন্টারলকিং ফ্রেম নির্মাণের মাধ্যমে এই অন্তর্নিহিত মডুলার সমাবেশ সুবিধাগুলিকে বাড়িয়ে তোলে।
স্ট্রাকচার্ড রুটিন রক্ষণাবেক্ষণ সময়সূচী এবং উপাদান প্রতিস্থাপন নিয়ম
সামঞ্জস্যপূর্ণ নির্ধারিত প্রতিরোধমূলক রক্ষণাবেক্ষণ সরাসরি বায়ু প্রস্তুতি সমাবেশগুলির কার্যকরী পরিষেবা জীবনকে প্রসারিত করে এবং অবনমিত ফিল্টার মিডিয়া, ক্ষয়প্রাপ্ত লুব্রিকেন্ট জলাধার বা জীর্ণ অভ্যন্তরীণ নিয়ন্ত্রক সিলিং উপাদানগুলির দ্বারা ট্রিগার হওয়া অপরিকল্পিত ডাউনস্ট্রিম নিউমেটিক হার্ডওয়্যার ব্যর্থতা প্রতিরোধ করে। স্থির পরিদর্শন এবং পরিষেবার ব্যবধান স্থাপন করা সরঞ্জামের অপারেটিং সময়ের সাথে সংযুক্ত করা সুবিধার প্রযুক্তিগত কর্মীদের জন্য অনুমানযোগ্য রক্ষণাবেক্ষণের কর্মপ্রবাহ তৈরি করে, অবহেলিত এয়ার কন্ডিশনার হার্ডওয়্যার অবক্ষয়ের কারণে প্রতিক্রিয়াশীল জরুরী মেরামতের পরিস্থিতি দূর করে।
দৈনিক প্রাক-শিফ্ট ভিজ্যুয়াল পরিদর্শন কার্য
জমা কনডেনসেট ভলিউমের জন্য স্বচ্ছ ফিল্টার বাটি পরিদর্শন করুন; ম্যানুয়াল ড্রেন পদ্ধতি চালান যদি তরল মোট বাটির ক্ষমতার অর্ধেকে পৌঁছায়। লুব্রিকেটর অয়েল রিজার্ভার লেভেল চেক করুন এবং ন্যূনতম প্রিন্টেড ইন্ডিকেটর মার্কের নিচে লেভেল নেমে যাওয়ার আগে ISO VG32 টারবাইন তেল পুনরায় পূরণ করুন। যাচাই করুন চাপ গেজ ডায়াল রিডিং ক্যালিব্রেটেড টার্গেট অপারেটিং সেটপয়েন্টের সাথে মেলে, নিশ্চিত করে লকিং নবটি কম্পন-প্ররোচিত চাপ প্রবাহ রোধ করতে সম্পূর্ণরূপে বিষণ্ন থাকে।
মাসিক সম্পূর্ণ কার্যকরী পরিষেবা চক্র
ইউনিট অ্যাসেম্বলিকে সম্পূর্ণভাবে ডিপ্রেসারাইজ করুন, ফিল্টার বাটি সরিয়ে ফেলুন এবং আটকে থাকা কণার জমাট পরিষ্কার করার জন্য কম্প্রেসড এয়ার ব্যাক-ফ্লাশিংয়ের জন্য কপার ফিল্টার কার্টিজ বের করুন। শক্ত হয়ে যাওয়া, ফাটল বা তেল/জল ছিদ্রের চিহ্নের জন্য সমস্ত বাটি থ্রেডেড গ্যাসকেট পরিদর্শন করুন; জয়েন্ট ফুটো ঝুঁকি দূর করতে অবনমিত ইলাস্টোমার সীল প্রতিস্থাপন করুন। মাসিক উৎপাদন থ্রুপুট পর্যালোচনার পর আপডেট হওয়া পিক ইকুইপমেন্টের বায়ু খরচের চাহিদা মেটাতে লুব্রিকেটর অয়েল মিস্ট ড্রিপ রেট সামঞ্জস্য করুন।
ত্রৈমাসিক গভীর ওভারহল পদ্ধতি
স্ট্রেচিং, মাইক্রো-টিয়ার বা পৃষ্ঠের কণার ঘর্ষণ ক্ষতির জন্য অভ্যন্তরীণ ব্যালেন্সিং ডায়াফ্রাম পরিদর্শন করতে সম্পূর্ণভাবে রেগুলেটর মডিউল বিচ্ছিন্ন করুন। দৃঢ় তেলের অবশিষ্টাংশ অপসারণ করতে পরিষ্কার লুব্রিকেটর অ্যাটোমাইজেশন অগ্রভাগ সমাবেশ যা ধারাবাহিক কুয়াশা উত্পাদন প্রবাহকে সীমাবদ্ধ করে। সাবান বুদবুদ টেস্টিং দ্রবণ, আলগা ফাস্টেনারগুলি পুনরায় শক্ত করা এবং প্রয়োজন অনুসারে জীর্ণ ইন্টারলকিং ও-রিং সিলগুলি প্রতিস্থাপনের মাধ্যমে বায়ু ফুটো হওয়ার জন্য সমস্ত মডুলার ইন্টারলক সংযোগ সীমগুলিকে যাচাই করুন৷
- অবিলম্বে বাধ্যতামূলক ফিল্টার কার্টিজ প্রতিস্থাপন: ফিল্টার মিডিয়া ক্রমাগত কণা দূষণ থেকে ভারী বিবর্ণতা প্রদর্শন করে বা ব্যাক-ফ্লাশিং সামঞ্জস্যপূর্ণ বায়ু থ্রুপুট কর্মক্ষমতা পুনরুদ্ধার করতে ব্যর্থ হয়
- নিয়ন্ত্রক ডায়াফ্রাম সমাবেশ সম্পূর্ণ প্রতিস্থাপন: স্থিতিশীল সরঞ্জাম লোড চক্রের সময় দৃশ্যমান চাপের ওঠানামা স্পাইকগুলি অভ্যন্তরীণ ডায়াফ্রাম ক্লান্তি এবং উপাদান স্ট্রেচিং নির্দেশ করে
- লুব্রিকেটর অগ্রভাগের উপাদান প্রতিস্থাপন: অগ্রভাগের অভ্যন্তরীণ প্রবাহ প্যাসেজগুলির পুঙ্খানুপুঙ্খ দ্রাবক পরিষ্কারের পরে অসঙ্গত তেল কুয়াশা পরমাণুকরণ আউটপুট অব্যাহত থাকে
- সম্পূর্ণ বাটি সমাবেশ প্রতিস্থাপন: পলিকার্বোনেট হাউজিং পৃষ্ঠের মাইক্রো-ফাটল বা স্থায়ী ক্লাউডিং বিকাশ করে যা পরিষ্কার তরল স্তরের চাক্ষুষ পরিদর্শনে বাধা দেয়
বাটি অপসারণ এবং অভ্যন্তরীণ মডিউল সার্ভিসিংয়ের সময় আকস্মিক উচ্চ-চাপের বায়ু নিঃসরণ এড়াতে সমস্ত বিচ্ছিন্নকরণ এবং উপাদান প্রতিস্থাপনের কাজকে অবশ্যই ডিপ্রেসারাইজেশন সুরক্ষা প্রোটোকলগুলি কঠোরভাবে অনুসরণ করতে হবে। রক্ষণাবেক্ষণ প্রযুক্তিবিদদের সমস্ত ফিল্টার কার্টিজ পরিষ্কার, তেল রিফিলিং এবং অভ্যন্তরীণ নিয়ন্ত্রক বিচ্ছিন্নকরণ পদ্ধতিতে দূষিত কনডেনসেট বা তৈলাক্ত তরল অবশিষ্টাংশের সংস্পর্শ রোধ করার জন্য আদর্শ চোখের সুরক্ষা সরঞ্জাম পরিধান করা উচিত।
ভারী ধুলোবালি ধাতু তৈরি বা খনিজ প্রক্রিয়াকরণ শিল্প পরিবেশের মধ্যে কাজ করা সুবিধাগুলি সমস্ত নির্ধারিত রক্ষণাবেক্ষণের সময়সীমাকে পঞ্চাশ শতাংশ ত্বরান্বিত করবে, কারণ উচ্চতর বায়ুবাহিত কণা ঘনত্ব ফিল্টার মিডিয়া ক্লগিং এবং অভ্যন্তরীণ উপাদান ঘষিয়া তুলিয়া ফেলিতে সক্ষম পরিধানের হার স্ট্যান্ডার্ড ওয়ার্কশপের দূষণের বেসলাইন স্তরের অনেক উপরে।
বায়ুসংক্রান্ত প্রকৌশলীদের জন্য প্রায়শই জিজ্ঞাসিত প্রযুক্তিগত প্রশ্নগুলি সমাধান করা হয়েছে
1. সিরিজ ট্রিপল অ্যাসেম্বলি ক্লাসিফিকেশন সিস্টেমে AC পণ্যের নামকরণ উপসর্গটি কী উপস্থাপন করে?
এসি উপাধিটি সম্পূর্ণ এয়ার কন্ডিশনার ট্রিপল ইউনিট গঠন করে তিনটি সমন্বিত কার্যকরী উপসম্পদের সংক্ষিপ্ত রূপকে একত্রিত করে: AF এয়ার ফিল্টারকে বোঝায়, AR এয়ার রেগুলেটর এবং AL এয়ার লুব্রিকেটরকে চিহ্নিত করে। ইউনিফাইড এসি লেবেল তিনটি মূল এয়ার প্রিপারেশন মডিউলের ফ্যাক্টরি প্রি-অ্যাসেম্বলড ইন্টারলকড কম্বিনেশনকে একটি একক মাউন্টিং ফ্রেমে নির্দেশ করে, এই প্রোডাক্ট লাইনটিকে ইন্টিগ্রেটেড মডুলার কানেকশন ফ্রেম ছাড়াই স্বতন্ত্র AF, AR বা AL ডিসক্রিট কম্পোনেন্ট হার্ডওয়্যার থেকে আলাদা করে।
2. এই ট্রিপল সমাবেশের জন্য কোন প্রমিত সংকুচিত বায়ু সরবরাহ পাইপলাইন সংযোগ ক্রম প্রয়োগ করা উচিত?
সার্বজনীন শিল্প প্রস্তাবিত সংযোগ প্রবাহ পথ কম্প্রেসার প্রধান সরবরাহ লাইন → এসি ট্রিপল অ্যাসেম্বলি ইনলেট পোর্ট → ডাউনস্ট্রিম সোলেনয়েড ভালভ ম্যানিফোল্ড, সিলিন্ডার অ্যাকচুয়েটর এবং বায়ুসংক্রান্ত টুল স্টেশন অনুসরণ করে। বায়ুকে অবশ্যই ফিল্টার, রেগুলেটর এবং তারপর লুব্রিকেটর পর্যায়ে নির্দিষ্ট ক্রমে ভ্রমণ করতে হবে; ইনলেট এবং আউটলেট পোর্টের বিপরীতে ফিল্টার মিডিয়া চেম্বারগুলির মধ্যে আটকে থাকা অনাবৃত কণা এবং তৈলাক্ত তেলের কুয়াশার অবশিষ্টাংশ দ্বারা নিয়ন্ত্রক অভ্যন্তরীণ ব্যালেন্সিং ডায়াফ্রামগুলির অপরিবর্তনীয় দূষণের প্রবর্তন করে।
3. ম্যানুয়াল, ডিফারেনশিয়াল প্রেসার এবং সম্পূর্ণ স্বয়ংক্রিয় ড্রেন বাটি কনফিগারেশনের মধ্যে কোন অপারেশনাল পার্থক্য আলাদা?
ম্যানুয়াল ড্রেন বোলগুলি জমে থাকা কনডেনসেট ডিসচার্জ করার জন্য নির্ধারিত অপারেটর ফিজিক্যাল অ্যাকচুয়েশনের উপর নির্ভর করে, যা অনুমানযোগ্য দৈনিক রক্ষণাবেক্ষণ বন্ধ উইন্ডোগুলির সাথে কম আর্দ্রতার জন্য উপযুক্ত। ডিফারেনশিয়াল প্রেসার ড্রেন ভেরিয়েন্টগুলি স্বয়ংক্রিয়ভাবে তরল বিল্ডআপ বের করে দেয় যখনই ফিল্টার ইনলেট এবং আউটলেট সাইডের মধ্যে চাপের পার্থক্যগুলি প্রিসেট থ্রেশহোল্ড অতিক্রম করে, শুধুমাত্র যখন অবিচ্ছিন্ন বায়ু প্রবাহ সমাবেশের মধ্য দিয়ে যায় তখনই কাজ করে। সম্পূর্ণ ফ্লোট-টাইপ স্বয়ংক্রিয় ড্রেন সিস্টেমগুলি ফিল্টার স্টোরেজ বাটির ভিতরে তরল উচ্চতার উপর ভিত্তি করে কনডেনসেট ডিসচার্জ সক্রিয় করে, পরিবর্তনশীল বায়ু প্রবাহ থ্রুপুট ওঠানামা নির্বিশেষে বর্ধিত মানবহীন 24-ঘণ্টা উত্পাদন শিফটের সময় নির্ভরযোগ্যভাবে কাজ করে।
4. সমন্বিত লুব্রিকেটর মডিউলের মধ্যে কি নন-আইএসও VG32 বিকল্প লুব্রিকেশন তরল নিরাপদে ব্যবহার করা যেতে পারে?
অননুমোদিত তেলের সান্দ্রতা গ্রেড বা অ-ইন্ডাস্ট্রিয়াল লুব্রিকেন্ট ফর্মুলেশনগুলি AL লুব্রিকেটর নজল অ্যাসেম্বলির অভ্যন্তরে ধারাবাহিক মাইক্রো-মিস্ট অ্যাটোমাইজেশন ব্যাহত করে, যার ফলে অভ্যন্তরীণ অ্যাকচুয়েটর স্লাইডিং সারফেসগুলির অসম আবরণ বা অবশিষ্ট পুরু তেল জমাট বাঁধে ডাউনস্ট্রিম ভালভ স্পুলের মধ্যে সংকীর্ণ প্রবাহ প্যাসেজগুলিকে আটকে দেয়। শুধুমাত্র ISO VG32 টারবাইন-গ্রেডের বায়ুসংক্রান্ত তৈলাক্তকরণ তেল সিরিজ লুব্রিকেটর মডিউলগুলিতে ইঞ্জিনিয়ার করা অভ্যন্তরীণ অগ্রভাগের ডাইমেনশনাল জ্যামিতির সাথে মিলে যাওয়া ক্যালিব্রেটেড অ্যাটোমাইজেশন কর্মক্ষমতা বজায় রাখে, অকাল ভালভ জ্যামিং বা অসংলগ্ন সিলিন্ডার মোশন আউটপুটের ঝুঁকি দূর করে।
5. নতুন বায়ুসংক্রান্ত সিস্টেম লেআউট ডিজাইন প্রকল্পের জন্য প্রকৌশলীরা কীভাবে সঠিক এসি সিরিজ ফ্রেমের আকার নির্ধারণ করতে পারে?
ফ্রেমের আকার নির্বাচনের গণনা দুটি প্রাথমিক মূল ভেরিয়েবলের উপর নির্ভর করে: সুবিধার বিদ্যমান বিতরণ নেটওয়ার্কের মধ্যে সমস্ত ডাউনস্ট্রীম সংযুক্ত বায়ুসংক্রান্ত অ্যাকুয়েটর এবং নামমাত্র কম্প্রেসড এয়ার পাইপলাইন থ্রেড পোর্ট ব্যাস স্পেসিফিকেশনের মোট পিক যুগপত বায়ু খরচের পরিমাণ। পূর্ব-ইন্সটল করা প্রধান সরবরাহ পাইপিং-এর সাথে পোর্ট থ্রেডের সাইজিং মানানসই কাস্টম ট্রানজিশন ফিটিং অ্যাডাপ্টারের প্রয়োজনীয়তা দূর করে, যখন রেটেড প্রবাহ ক্ষমতার সাথে ফ্রেমের আকার নির্বাচন করা হয় যার সর্বোচ্চ যুগপত বাতাসের চাহিদা পূর্ণ-লোড উত্পাদন অপারেটিং চক্রের সময় অত্যধিক চাপ হ্রাস এবং অসামঞ্জস্যপূর্ণ অ্যাকচুয়েটর গতি প্রতিরোধ করে।
6. ট্রিপল অ্যাসেম্বলি কি উল্টানো বা অনুভূমিক মাউন্টিং ওরিয়েন্টেশনে ইনস্টলেশন সমর্থন করে?
Zhejiang Ouleikai বায়ুসংক্রান্ত কোং, লিমিটেডসমস্ত এসি সিরিজ ফ্রেম আকারের ভেরিয়েন্টের জন্য উপলব্ধ সম্পূর্ণ প্রযুক্তিগত ডকুমেন্টেশন এবং মাত্রিক অঙ্কন সংস্থান সহ বিশ্বব্যাপী শিল্প অটোমেশন উল্লম্ব জুড়ে কম্প্রেসড এয়ার কোয়ালিটি অস্থিরতার চ্যালেঞ্জগুলি সমাধান করার জন্য ইঞ্জিনিয়ার করা প্রমিত মডুলার এয়ার প্রিপারেশন অ্যাসেম্বলি সরবরাহ করে।
