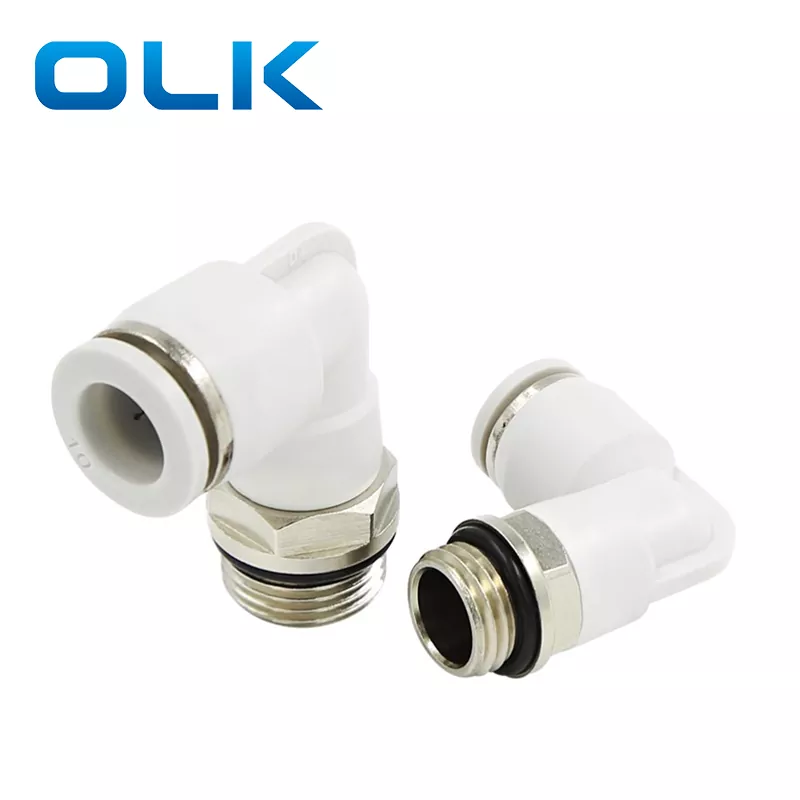

টিউব ফিটিংয়ে পিএল-জি পুরুষ কনুই পুশ

অর্ডার কোড

Pl

8

-

জি 01

মডেল

টিউব আকার (মেট্রিক)

থ্রেড টাইপ (55 ° সোজা টিউব থ্রেড)

4: 4 মিমি

01: জি 1/8

6: 6 মিমি

02: জি 1/4

8: 8 মিমি

03: জি 3/8

10: 10 মিমি

04: জি 1/2

12: 12 মিমি

14: 14 মিমি

16: 16 মিমি

তরল

বায়ু/জল (শর্তসাপেক্ষ)/ভ্যাকুয়াম

অপারেটিং চাপ

0-1.0 এমপিএ

ভ্যাকুয়াম চাপ

-100 কেপিএ (10 টর)

অপারেটিং তাপমাত্রা

-10-60 ℃

উপাদান

নাইলন (পিএ), পলিউরেথেন (পিইউ)

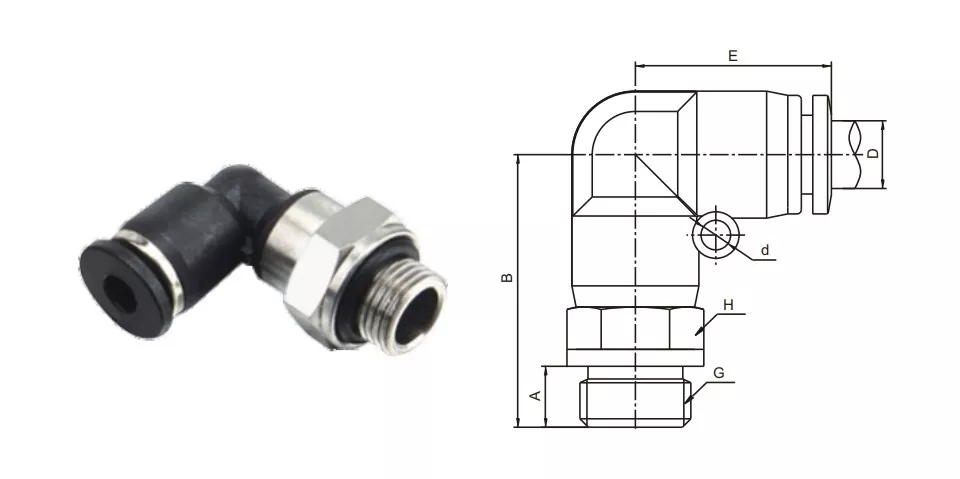

D

G

A

B

E

H

d

PL4-G01

4

জি 1/8

6

24

19.7

14

-

PL4-G02

জি 1/4

8

25

19.7

17

-

PL6-G01

6

জি 1/8

6

24

20.8

14

3.5

PL6-G02

জি 1/4

8

25

20.8

17

3.5

PL6-G03

জি 3/8

10

25

20.8

20

3.5

PL6-G04

জি 1/2

12

25

20.8

24

3.5

PL8-G01

8

জি 1/8

6

25

23.5

14

4.5

PL8-G02

জি 1/4

8

25

23.5

17

4.5

PL8-G03

জি 3/8

10

26

23.5

20

4.5

PL8-G04

জি 1/2

12

29

23.5

24

4.5

PL10-G01

10

জি 1/8

6

29

27.4

14

4.5

PL10-G02

জি 1/4

8

29

27.4

17

4.5

PL10-G03

জি 3/8

10

30

27.4

20

4.5

PL10-G04

জি 1/2

12

31

27.4

24

4.5

PL12-G02

12

জি 1/4

8

31

30.3

17

5

PL12-G03

জি 3/8

10

33

30.3

20

5

PL12-G04

জি 1/2

12

33

30.3

24

5

PL16-G03

16

জি 3/8

10

43

34

24

4

PL16-G04

জি 1/2

12

45

34

24

4

নাম/প্রকার

ইন্টারফেস কাঠামোর বিবরণ

পিসি কনুই

পাইপ জয়েন্টটি 90 ° কোণে বাঁকানো এবং অন্য প্রান্তটি অভ্যন্তরীণভাবে থ্রেড করা হয়

পিএল কনুই

এক প্রান্তটি serted োকানো হয় এবং অন্য প্রান্তে 90 ° এর একটি বাহ্যিক থ্রেড রয়েছে

পিভি কনুই

উভয় প্রান্তটি 90 ° বেন্ড সহ টিউব সন্নিবেশ প্রকার
