সাধারণভাবে বলতে গেলে,PU টিউবগ্যাস পরিবহনের জন্য এয়ার কম্প্রেসারে ইনস্টল করা হয়। কার্যকরীভাবে বলতে গেলে, এটি জল এবং অন্যান্য তরল পরিবহন করতে পারে, তবে PU পাইপের জারা প্রতিরোধ ক্ষমতা বিশেষভাবে শক্তিশালী নয়।
উপলব্ধ সরঞ্জাম: বায়ুসংক্রান্ত সরঞ্জাম, বায়ু সংকোচকারী, বায়ুসংক্রান্ত সরঞ্জাম, বায়ু পাম্প, বায়ু সিলিন্ডার, কাটিং মেশিন, স্প্রে করার সরঞ্জাম, ঢালাই সরঞ্জাম, শিল্প রোবট, প্যাকেজিং মেশিন, পরিবেশগত নিয়ন্ত্রণ সরঞ্জাম, হিউমিডিফায়ার, ধুলো অপসারণ সরঞ্জাম, বায়ুচলাচল ব্যবস্থা, স্প্রে সিস্টেম, শীতল সরঞ্জাম। পরীক্ষাগার এবং চিকিৎসা সরঞ্জাম: পরীক্ষাগার যন্ত্র, বিশ্লেষক, চিকিৎসা গ্যাস সরঞ্জাম, বায়ু নমুনা। যানবাহন এবং যন্ত্রপাতি: স্বয়ংচালিত রক্ষণাবেক্ষণের সরঞ্জাম, বায়ুসংক্রান্ত সাসপেনশন সিস্টেম, কৃষি যন্ত্রপাতি অটোমেশন উত্পাদন সরঞ্জাম: সমাবেশ লাইন, পরিবাহক সিস্টেম, পরীক্ষার সরঞ্জাম অন্যান্য সরঞ্জাম: বেভারেজ ফিলিং মেশিন, খাদ্য প্রক্রিয়াকরণ সরঞ্জাম, বেলুন ইনফ্লাস্টিং ইকুইপমেন্ট।
PU এয়ার পায়ের পাতার মোজাবিশেষ অটোমেশন সরঞ্জাম ব্যাপকভাবে ব্যবহৃত.
| PU (পলিউরেথেন পাইপ) | PA (নাইলন টিউব) | PE (পলিথিন পাইপ) | রাবার টিউব | ব্রেইড চাঙ্গা পায়ের পাতার মোজাবিশেষ | অতি নমনীয় পাইপ | PU ফ্ল্যাট পায়ের পাতার মোজাবিশেষ | |
| বৈশিষ্ট্য: | সর্বাধিক ব্যবহৃত বায়ু পায়ের পাতার মোজাবিশেষ, অত্যন্ত নমনীয় ভাল, মসৃণ পৃষ্ঠ, কম অভ্যন্তরীণ প্রতিরোধের. | উচ্চ কঠোরতা, ভাল অনমনীয়তা, আকৃতি বজায় রাখতে সক্ষম | নরম উপাদান, আধা স্বচ্ছ, কম খরচে। | প্রাকৃতিক বা সিন্থেটিক রাবার থেকে তৈরি এবং একটি ব্রেইডেড লেয়ার দিয়ে শক্তিশালী করা হয় | পলিয়েস্টার, অ্যারামিড ফাইবার বা স্টেইনলেস স্টিলের তারের একটি বহিরাগত বিনুনিযুক্ত শক্তিবৃদ্ধি স্তর সহ PU বা নাইলন টিউবিং, উন্নত চাপ প্রতিরোধ এবং যান্ত্রিক শক্তি সরবরাহ করে। | বিশেষ উপকরণ এবং প্রক্রিয়া ব্যবহার করে, নমনীয়তা সাধারণ PU পাইপের তুলনায় অনেক বেশি | পাইপ বডি সমতল, এবং একাধিক পাইপলাইন সমান্তরালভাবে একত্রিত করা যেতে পারে। |
| সুবিধা | ভাল নমনীয়তা, পরিধান প্রতিরোধের, টর্শন প্রতিরোধের, লাইটওয়েট, কুণ্ডলী এবং ইনস্টল করা সহজ | উচ্চ চাপ প্রতিরোধের, উচ্চ তাপমাত্রা প্রতিরোধের (110 ° সে পর্যন্ত), চমৎকার তেল এবং রাসায়নিক প্রতিরোধের, এবং সহজে অক্সিডাইজ করা হয় না | সস্তা দাম, ভাল কম-তাপমাত্রা প্রতিরোধের, এবং জারা প্রতিরোধের (অ্যাসিড, ক্ষার)। | চমৎকার স্থিতিস্থাপকতা, কম্পন শোষণ করে, এবং শক্তিশালী আবহাওয়া প্রতিরোধের আছে। | অত্যন্ত উচ্চ চাপ প্রতিরোধের (সাধারণ পাইপের চেয়ে কয়েকগুণ বেশি), বিরোধী সম্প্রসারণ এবং ভাল পালস কর্মক্ষমতা | অত্যন্ত নরম, একটি খুব ছোট নমন ব্যাসার্ধ সহ, বারবার নমন ক্লান্তি প্রতিরোধী, এবং গিঁট ভাঙ্গা সহজ নয়। | স্থান সংরক্ষণ, ঝরঝরে এবং সুন্দর, একাধিক বায়ু উত্স পরিচালনা করা সহজ, এবং জট রোধ করা। |
| অসুবিধা | উচ্চ তাপমাত্রা প্রতিরোধের কর্মক্ষমতা গড় (সাধারণত -10 ° C~+60 ° C), এবং তেল এবং রাসায়নিক প্রতিরোধ নাইলন পাইপের মতো ভাল নয়। | দুর্বল নমনীয়তা, কম তাপমাত্রায় সহজেই ভঙ্গুর, এবং নমন ইনস্টলেশনের জন্য একটি বড় জায়গা প্রয়োজন। | দরিদ্র চাপ প্রতিরোধের, উচ্চ তাপমাত্রা প্রতিরোধী নয়, বার্ধক্য প্রবণ, এবং দুর্বল পরিধান প্রতিরোধের. | অত্যন্ত ভারী, উচ্চ অভ্যন্তরীণ প্রাচীর প্রতিরোধ এবং সহজ বার্ধক্য সহ, প্লাস্টিকের পাইপগুলি ধীরে ধীরে আধুনিক বায়ুসংক্রান্ত সিস্টেমগুলিকে প্রতিস্থাপন করেছে। | নমনীয়তা হ্রাস পায়, নমন ব্যাসার্ধ বৃদ্ধি পায় এবং দাম আরও ব্যয়বহুল হয়। | দাম সাধারণত বেশি হয় এবং একই স্পেসিফিকেশনের সাধারণ পাইপের তুলনায় চাপ প্রতিরোধের সামান্য কম হতে পারে। | নমন দিক সীমিত (শুধুমাত্র সমতল দিকের দিকে বাঁকানো যায়), এবং দাম তুলনামূলকভাবে বেশি |
| সাধারণ অ্যাপ্লিকেশন: | সবচেয়ে শক্তিশালী সার্বজনীনতা, বেশিরভাগ বায়ুসংক্রান্ত সরঞ্জাম সংযোগের জন্য উপযুক্ত, বিশেষ করে এমন পরিস্থিতিতে যেখানে ঘন ঘন নড়াচড়া এবং নমনের প্রয়োজন হয়, যেমন রোবোটিক অস্ত্র এবং মোবাইল ডিভাইস | স্থির ইনস্টলেশন, যেখানে তেল এবং তাপমাত্রা প্রতিরোধের প্রয়োজন হয়, যেমন মেশিন টুলের কাছাকাছি পাইপলাইন, স্বয়ংচালিত উত্পাদন, এবং উচ্চ-তাপমাত্রা সরঞ্জাম। | নিম্নচাপ, অস্থায়ী গ্যাস পাথ সংযোগের জন্য বা জল এবং কৃষি সেচের মতো অ-গুরুত্বপূর্ণ এলাকার জন্য উপযুক্ত। প্রধান সার্কিটের জন্য বায়ুসংক্রান্ত সার্কিটে কম ব্যবহৃত হয়। | প্রধানত ভারী সরঞ্জাম, নির্মাণ যন্ত্রপাতি, এবং মহান নমনীয়তা এবং কম্পন প্রতিরোধের প্রয়োজন এমন অনুষ্ঠানের জন্য ব্যবহৃত হয়। | উচ্চ-চাপের বায়ুসংক্রান্ত সিস্টেম, এয়ার কম্প্রেসার আউটলেট, দীর্ঘ-দূরত্বের প্রধান গ্যাস সরবরাহ পাইপলাইন এবং এমন পরিস্থিতিতে যেখানে চাপের স্পন্দন ঘন ঘন উৎপন্ন হয় সেখানে ব্যবহৃত হয়। | রোবট বডির অভ্যন্তরে ড্র্যাগ চেইন (ট্যাঙ্ক চেইন), যা উচ্চ-ফ্রিকোয়েন্সি রেসিপ্রোকেটিং গতির মধ্য দিয়ে যায় এবং এমন সরঞ্জাম যার জন্য অত্যন্ত উচ্চ নমনীয়তা প্রয়োজন। | ওয়ার্কস্টেশন থেকে কেন্দ্রীভূত পাইপিং, ভালভ দ্বীপ থেকে অ্যাকুয়েটর পর্যন্ত একাধিক কার্যকরী উপাদান সহ ডিভাইসগুলির জন্য গ্যাস পথের সারাংশ। |

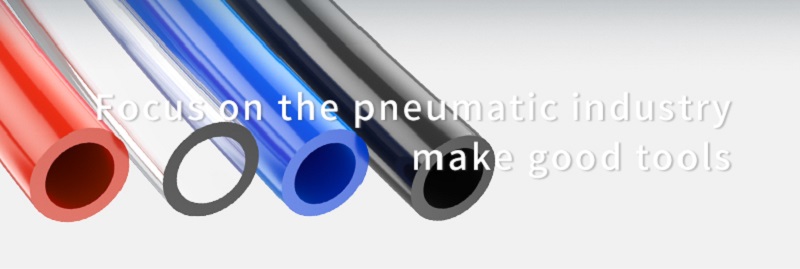

পলিউরেথেন টিউব (PU) টিউব চারটি রঙে আসে: নীল, স্বচ্ছ, লাল এবং নীল। বায়ুসংক্রান্ত ডিভাইসে কাজ করা টিউবটিকে আলাদা করা এবং সংযোগ করা আমাদের পক্ষে সুবিধাজনক। বিশেষত, এটি প্রতিটি কোম্পানির স্ট্যান্ডার্ড স্পেসিফিকেশনের উপর নির্ভর করে। উদাহরণস্বরূপ, কিছু কোম্পানির ভ্যাকুয়ামের জন্য স্বচ্ছ টিউব, এয়ার ইনলেটের জন্য নীল টিউব এবং এয়ার আউটলেটের জন্য কমলা টিউবের প্রয়োজন হয়, যাতে বিভিন্ন পাইপলাইনগুলিকে আলাদা করা যায় এবং এয়ার সার্কিট রক্ষণাবেক্ষণের সময় দ্রুত সমস্যা সমাধান এবং অবস্থানের সুবিধা হয়।
প্রথমত, আমরা জানি যে পিইউ এয়ার হোসের আকার প্রবাহের হার নির্ধারণ করতে পারে। বায়ুসংক্রান্ত টিউব যত বড় হবে, প্রবাহ ক্ষমতা তত শক্তিশালী হবে, যা বায়ু সিলিন্ডারের অপারেটিং গতিকে প্রভাবিত করে।

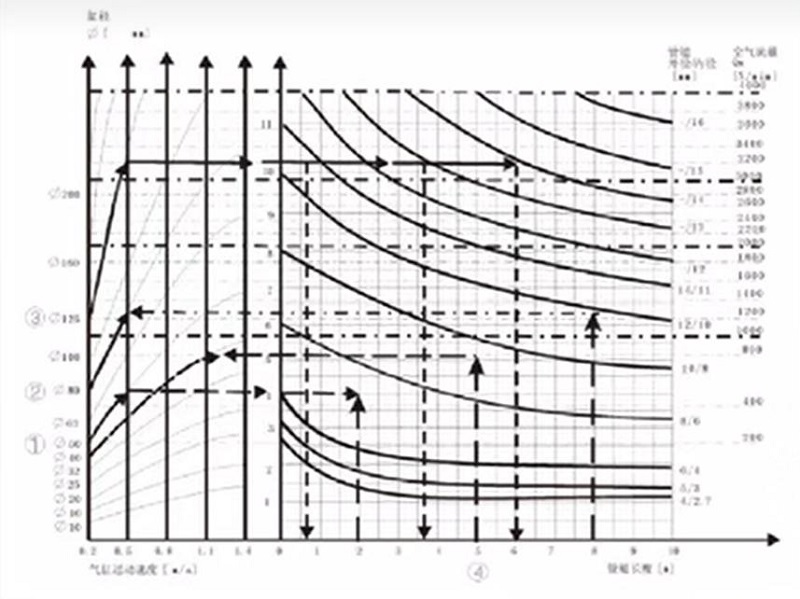

কঠোরভাবে বলতে গেলে, একটি পছন্দ করার সময়, আমাদের গণনার জন্য স্ট্রোক, প্রতি মিনিটে রানের সংখ্যা, সিলিন্ডারের ব্যাস ইত্যাদির মতো পরামিতিগুলি অন্তর্ভুক্ত করতে হবে। যাইহোক, প্রাসঙ্গিক অভিজ্ঞতার উপর ভিত্তি করে, এয়ার লাইন টিউবিংয়ের সংশ্লিষ্ট স্পেসিফিকেশনের সাথে সিলিন্ডারের বিভিন্ন বৈশিষ্ট্যের সুপারিশ করা হয়।
| এয়ার সিলিন্ডার বোরের আকার (মিমি) | টিউবের আকার (মিমি) |
| ɸ16 | ɸ4 |
| ɸ16-ɸ32 | ɸ6 |
| ɸ32-ɸ63 | ɸ8 |
| ɸ63-ɸ100 | ɸ10 |
| ɸ100 | ɸ12 |
1. ভালভ অপারেশনের জন্য প্রধান পাইপলাইন সামান্য বড় পাইপ বেছে নিতে পারে (যার ফলে কোনো অতিরিক্ত বায়ু খরচ হবে না, তাই অপারেশনের সময় কোনো অতিরিক্ত খরচ হবে না)।
2. যাইহোক, ভালভ এবং সিলিন্ডারের মধ্যে পাইপটি নিম্নলিখিত নীতিগুলি অনুসারে অপ্টিমাইজ করা উচিত: যদি পাইপের ব্যাস খুব ছোট হয় তবে এটি থ্রোটল করবে, এইভাবে সিলিন্ডারের গতি সীমিত করবে; যাইহোক, অত্যধিক পাইপের ব্যাস স্থবিরতা সৃষ্টি করতে পারে, এইভাবে বায়ু খরচ এবং ভরাট সময় বৃদ্ধি করে।
3. নমন ব্যাসার্ধ বিবেচনা করা প্রয়োজন, এবং একটি ড্র্যাগ চেইন ব্যবহার করার সময় নমন ব্যাসার্ধ পরীক্ষা করা খুবই গুরুত্বপূর্ণ।
PU টিউবিংয়ের সাধারণত ঘরের তাপমাত্রায় প্রায় 10 kg/cm² কাজের চাপ থাকে, যদিও এটি আকার এবং মডেলের উপর নির্ভর করে পরিবর্তিত হতে পারে। উচ্চ-চাপ প্রয়োগের জন্য, চাঙ্গা PU ব্রেইড টিউবিং একটি ভাল পছন্দ। এটি একটি তিন-স্তর নকশা দিয়ে তৈরি করা হয়েছে—বাহ্যিক PU, মধ্যম পলিয়েস্টার ব্রেডেড রিইনফোর্সমেন্ট, এবং ভিতরের PU—বর্ধিত চাপ প্রতিরোধ এবং স্থায়িত্ব প্রদান করে। উপরন্তু, এই ধরনের PU টিউবিং বায়ু এবং জল উভয় স্থানান্তরের জন্য উপযুক্ত।
নির্বাচনের নীতি: বার্স্ট চাপ ≥ 3 × কাজের চাপ
PU টিউবিংয়ের নমনীয়তা ইনস্টলেশনের স্থান এবং সরঞ্জাম চলাচলে একটি গুরুত্বপূর্ণ ভূমিকা পালন করে, বিশেষ করে যখন বিভিন্ন আকার যেমন 6mm এবং 8mm PU টিউবিং ব্যবহার করা হয়। 6 মিমি পিইউ টিউবের মতো ছোট ব্যাসগুলি শক্ত বাঁকানো ব্যাসার্ধ অফার করে, এগুলিকে কমপ্যাক্ট ইনস্টলেশন যেমন কন্ট্রোল প্যানেল বা ছোট অটোমেশন সিস্টেমের জন্য আদর্শ করে তোলে যেখানে স্থান সীমিত। বিপরীতে, 8 মিমি পিইউ টিউবিং উচ্চতর বায়ুপ্রবাহ ক্ষমতা প্রদান করে এবং সাধারণত বায়ুসংক্রান্ত সরঞ্জাম বা বড় যন্ত্রপাতির মতো অ্যাপ্লিকেশনগুলিতে ব্যবহৃত হয়, যেখানে নমনীয়তা এবং প্রবাহ কর্মক্ষমতা উভয়ই প্রয়োজন। রোবোটিক অস্ত্র বা প্যাকেজিং মেশিনের মতো গতিশীল সিস্টেমে, উচ্চ-মানের পলিউরেথেন টিউবিং মসৃণ নড়াচড়া নিশ্চিত করে, দক্ষতার উন্নতি করে এবং পরিষেবা জীবনকে প্রসারিত করে। সঠিক আকার নির্বাচন সরাসরি সিস্টেমের কর্মক্ষমতা এবং ইনস্টলেশন দক্ষতা প্রভাবিত করে।

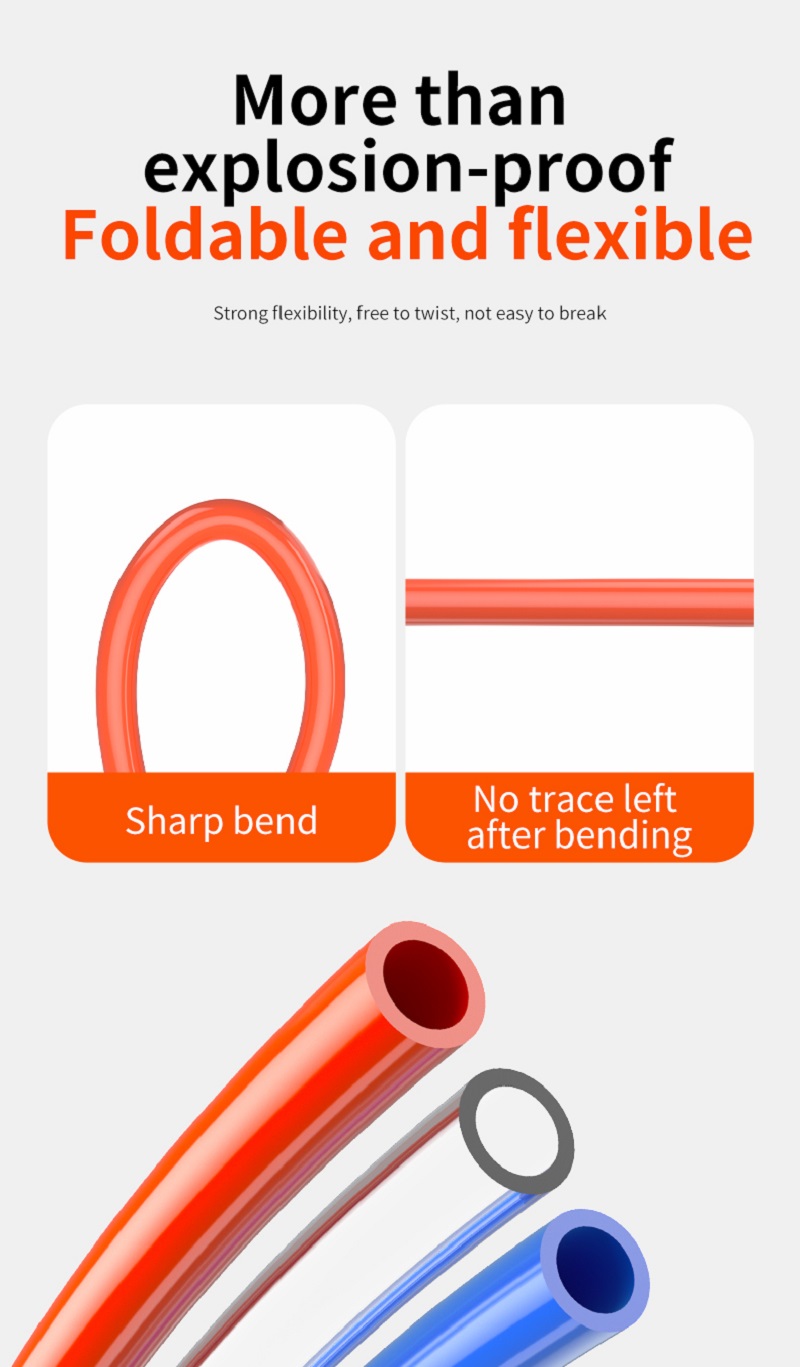

নরম, নমন প্রতিরোধী, বাঁকানোর পরে দ্রুত রিবাউন্ড করতে সক্ষম, নমনের সময় বাধার প্রবণতা কম, অটোমেশন সিস্টেমের জন্য বিশেষ, জ্যামিং ছাড়াই সরঞ্জাম রাউটিং
উপাদান সূত্র এবং প্রয়োগের উপর নির্ভর করে PU পাইপের কঠোরতা সাধারণত 60A এবং 95A এর মধ্যে হয়। 60APU টিউবনরম এবং বাঁকানো সহজ, ঘন ঘন নড়াচড়ার প্রয়োজন এমন দৃশ্যের জন্য উপযুক্ত; 95A PU টিউবটি এমন পরিস্থিতিতে কঠিন এবং উপযুক্ত যেগুলির জন্য উচ্চ চাপ বা দীর্ঘমেয়াদী স্থিরকরণের প্রয়োজন হয়৷ নির্বাচন করার সময়, প্রকৃত চাহিদা অনুযায়ী নমনীয়তা এবং অনমনীয়তার ভারসাম্য বজায় রাখা প্রয়োজন।
① উপাদানের অনুপাত: পলিউরেথেনে নরম এবং শক্ত অংশের অনুপাত সরাসরি কঠোরতাকে প্রভাবিত করে এবং অনুপাত সামঞ্জস্য করা পাইপের বৈশিষ্ট্য পরিবর্তন করতে পারে।
② সংযোজন: নির্দিষ্ট ফিলার বা প্লাস্টিকাইজার যোগ করা কঠোরতাকে উল্লেখযোগ্যভাবে পরিবর্তন করতে পারে, যেমন সিলিকা যোগ করা, যা অনমনীয়তা বাড়াতে পারে।
③ উত্পাদন প্রক্রিয়া: প্রক্রিয়া পরামিতি যেমন এক্সট্রুশন তাপমাত্রা এবং শীতল হার চূড়ান্ত কঠোরতার উপর সূক্ষ্ম প্রভাব ফেলতে পারে।
· গতিশীল প্রয়োগ: ঘন ঘন বাঁকানো পরিস্থিতিতে (যেমন যান্ত্রিক আর্ম গ্যাস সরবরাহ), ক্লান্তি ফাটল এড়াতে 60A থেকে 75A পর্যন্ত পায়ের পাতার মোজাবিশেষ নির্বাচন করার পরামর্শ দেওয়া হয়।
· উচ্চ চাপের পরিবেশ: কম্প্রেসিভ শক্তি নিশ্চিত করার জন্য উচ্চ চাপের তরল পরিবহনের সময় 85A বা তার উপরে হার্ড পাইপ ব্যবহার করার পরামর্শ দেওয়া হয়।
প্রতিরোধের প্রয়োজনীয়তা পরিধান করুন: এমন পরিস্থিতিতে যেখানে মাটিতে টেনে আনা বা ঘর্ষণ আছে, প্রায় 80A এর একটি সুষম কঠোরতা আরও আদর্শ।
① কঠোরতা পরীক্ষা করুন এবং 85-95A সনাক্ত করুন। গ্রীষ্মে, 98A এর কঠোরতা উচ্চ তাপমাত্রায় সহজে নরম হয় না; 95A শীতকালে কঠোরতা, ঠান্ডা শীতে সহজে শক্ত হয় না। খুব নরম রাগ করা সহজ; খুব কঠিন এবং ক্র্যাকিং প্রবণ
② কোন বুদবুদ ছাড়া টিউব প্রাচীর সমানভাবে চিমটি. চিমটি করার সময় যদি কোনও ফাঁপা বা অবতল চুল থাকে তবে এটি ত্রুটিপূর্ণ বলে বিবেচিত হয়
③ স্থিতিস্থাপকতা পরীক্ষা করুন। 90 ডিগ্রি বাঁকানোর পরে, এটি সেকেন্ডের মধ্যে রিবাউন্ড হবে। যদি রিবাউন্ড ধীর হয় এবং ক্রিজ বাকি থাকে, তাহলে সেগুলি ব্যবহার করা উচিত নয়
④ অভ্যন্তরীণ ব্যাস পরীক্ষা করুন এবং সরঞ্জামের চাপ অনুযায়ী সংশ্লিষ্ট স্পেসিফিকেশন নির্বাচন করুন। ভিতরের ব্যাস সঠিক না হলে, এটি শক্তি প্রভাবিত করবে
কম্প্রেসার থেকে সংকুচিত বায়ু উচ্চ-তাপমাত্রা। স্বল্পমেয়াদী ব্যবহার ভাল, কিন্তু দীর্ঘমেয়াদী ব্যবহার টিউব ফোলা বা ফেটে যেতে পারে। এয়ার ট্যাংক, কুলার এবং এয়ার ফিল্টার ব্যবহার করার পরামর্শ দেওয়া হয়।
কর্মশালায়, PU টিউবগুলি ঘন ঘন কুণ্ডলী করা হয়, টেনে আনা হয় এবং ক্ষয়কারী তরলগুলির সাথে যোগাযোগ করতে পারে। এই কারণগুলি টিউব পৃষ্ঠের ক্ষতি করতে পারে, বার্ধক্যকে ত্বরান্বিত করতে পারে এবং পরিষেবা জীবনকে ছোট করতে পারে। সময়মতো টিউবগুলি প্রতিস্থাপন করুন বা OLK উচ্চ-চাপের ব্রেইডেড PU টিউবগুলি ব্যবহার করুন৷
স্প্রে পেইন্টিংয়ে উচ্চ তাপমাত্রা, ক্ষয়কারী পেইন্ট এবং চাপে টিউব টানানো জড়িত, যা ফেটে যেতে পারে। টিউব চাপ-তাপমাত্রার চার্ট অনুসরণ করুন, নিরাপদ সীমার মধ্যে চাপ রাখুন এবং OLK উচ্চ-চাপের ব্রেইড ব্যবহার করার কথা বিবেচনা করুনপিইউ টিউব.
সাধারণ সোজা সংযোগ, বাঁক, এবং টিজ সব সংযুক্ত করা যেতে পারে
হ্যাঁ, বায়ুসংক্রান্ত টিউবের রঙ এবং এটিতে চিহ্নগুলি কাস্টমাইজ করা যেতে পারে
