এয়ারট্যাক টাইপ এম 5 সিরিজ 5/2 ওয়ে মেকানিকাল বোতাম ভালভ ওলকে বায়ুসংক্রান্ত সংস্থা দ্বারা ম্যানুফ্যাকিউটারড। এম 5 মেকানিকাল ভালভ একটি স্লাইডিং কলাম কাঠামো।
প্রতীক:
অর্ডার কোড
এম 5
প্রধানমন্ত্রী
210
06
R
বোতাম প্রকার
কোড
বন্দরের আকার
বোতাম রঙ
এম 5: এম টাইপ
বি: বেসিক টাইপ (এম 5 বি)
110: 110 সিরিজ একক নিয়ন্ত্রণ
100: 06: জি/18
পিএল: লাল
সি: লং হ্যান্ডেল টাইপ (এম 5 সি)
210: 210 সিরিজ একক নিয়ন্ত্রণ
200: 06: জি 1/8
পিপি/পিএফ/প্রধানমন্ত্রী/এইচএস: লাল, সবুজ, কালো
ডি: শর্ট হ্যান্ডেল টাইপ (এম 5 ডি)
200: 08G1/4
আর: রোলার লিভার টাইপ (এম 5 আর)
এল: একমুখী রোলার লিভার টাইপ (এম 5 এল)
ওয়াই: রকার আর্ম টাইপ (এম 5 ওয়াই)
প্রধানমন্ত্রী: মাশরুমের মাথা বোতামের ধরণ (এম 5 পিএম)
পিপি: উত্থিত মাথা বোতামের ধরণ (এম 5 পিপি)
পিএফ: ফ্ল্যাট হেড বোতামের ধরণ (এম 5 পিএফ)
পিএল: জরুরী স্টপ ইমপ্যাক্ট বোতাম প্রকার (এম 5 পিএল)
এইচএস: নির্বাচক প্রকার (এম 5 এইচএস)

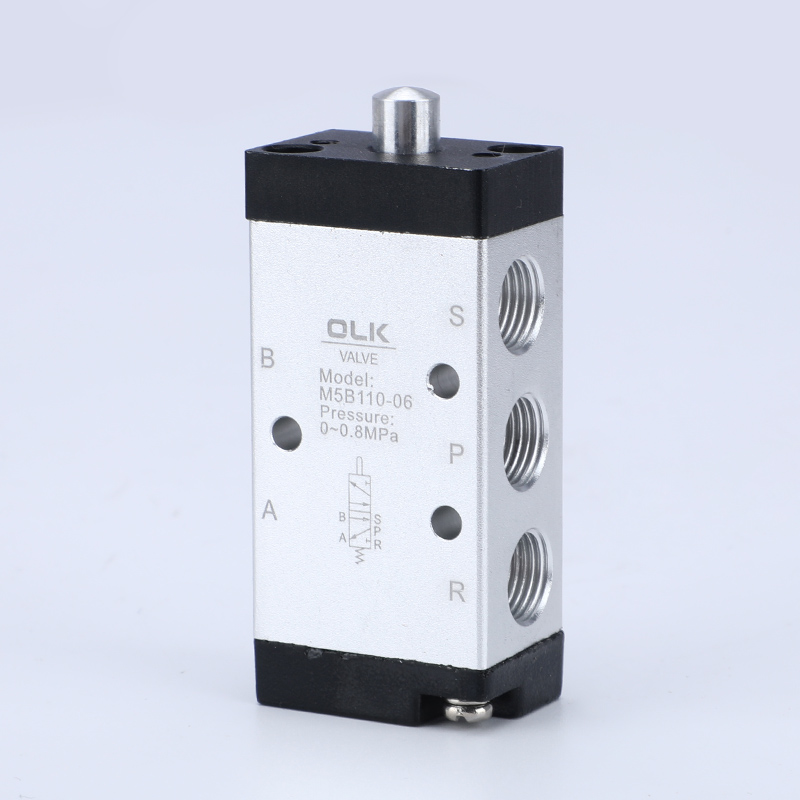

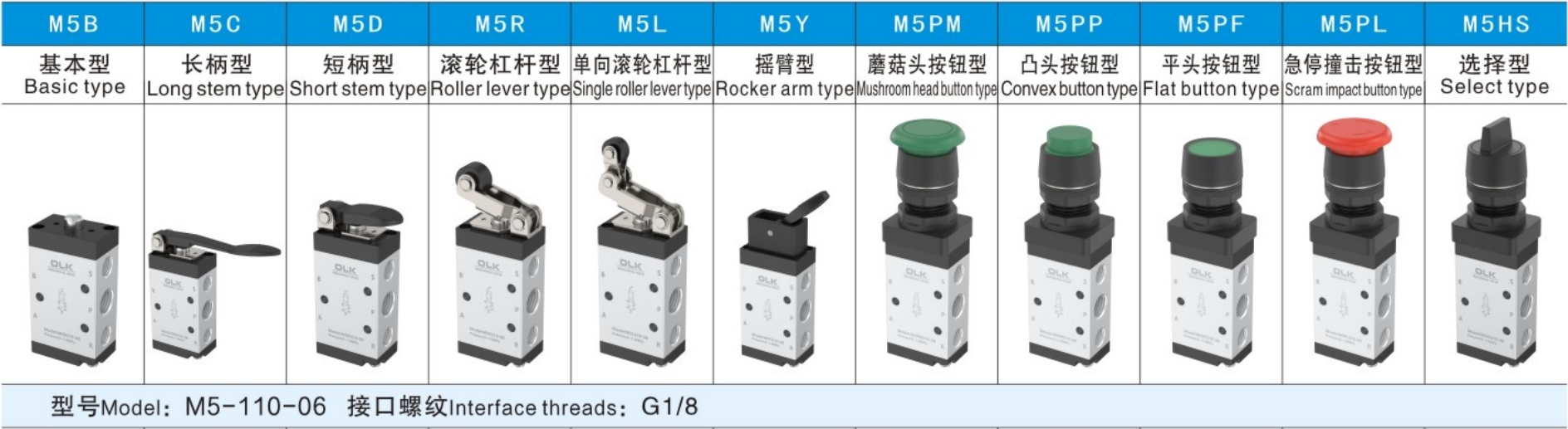

- বেসিক টাইপ (এম 5 বি)

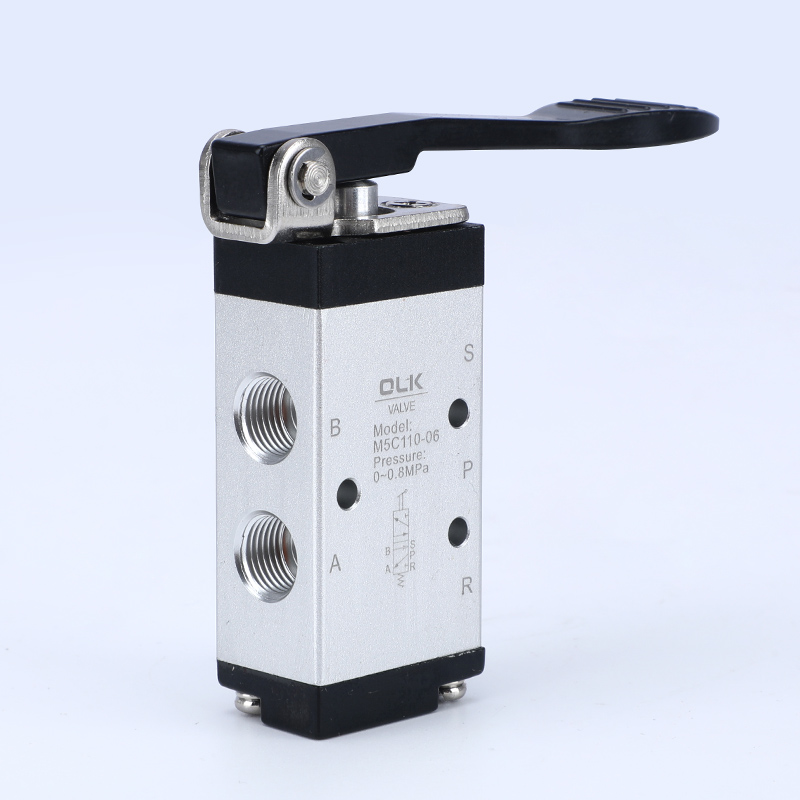

- লং হ্যান্ডেল টাইপ (এম 5 সি)

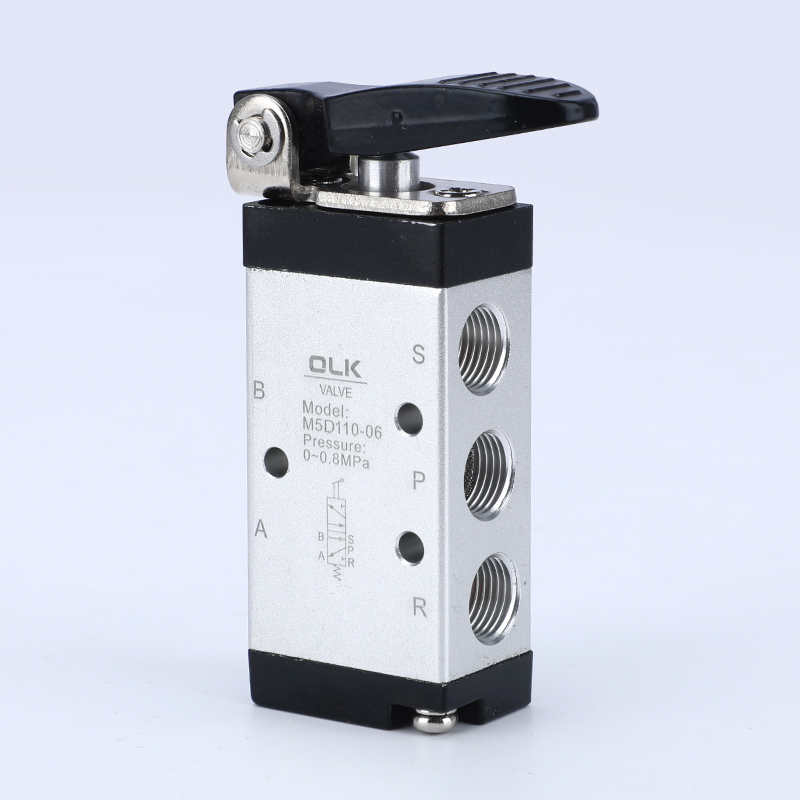

- শর্ট হ্যান্ডেল টাইপ (এম 5 ডি)

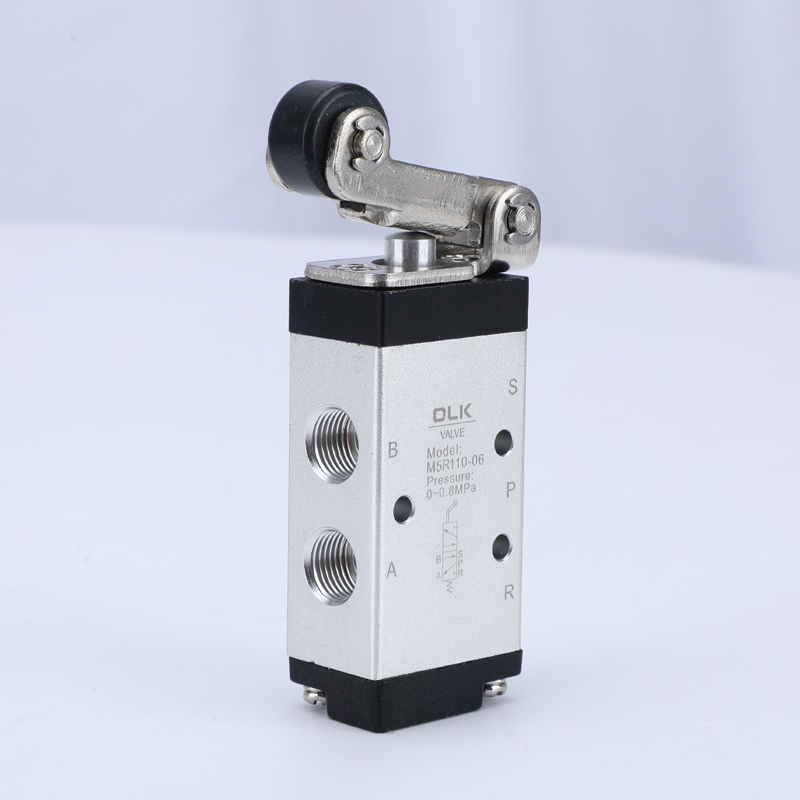

- রোলার লিভার টাইপ (এম 5 আর)

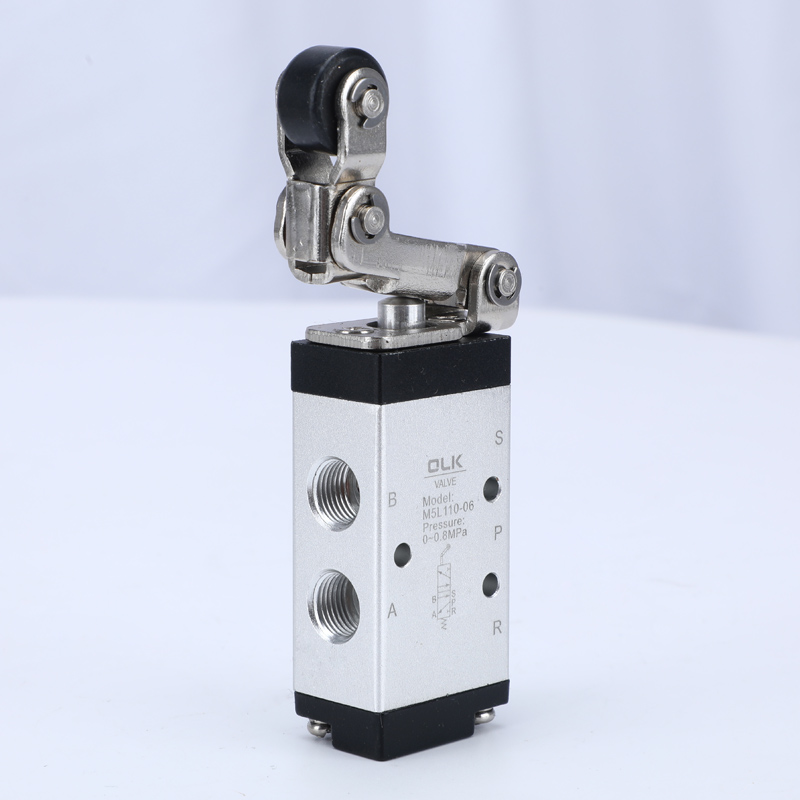

- একমুখী রোলার লিভার টাইপ (এম 5 এল)

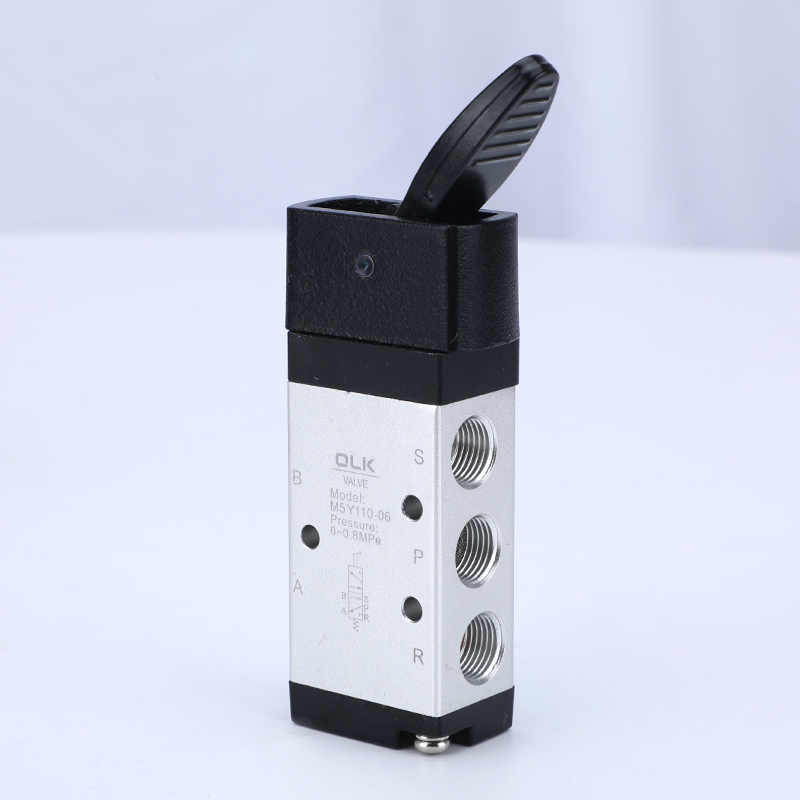

- রকার আর্ম টাইপ (এম 5 ওয়াই)

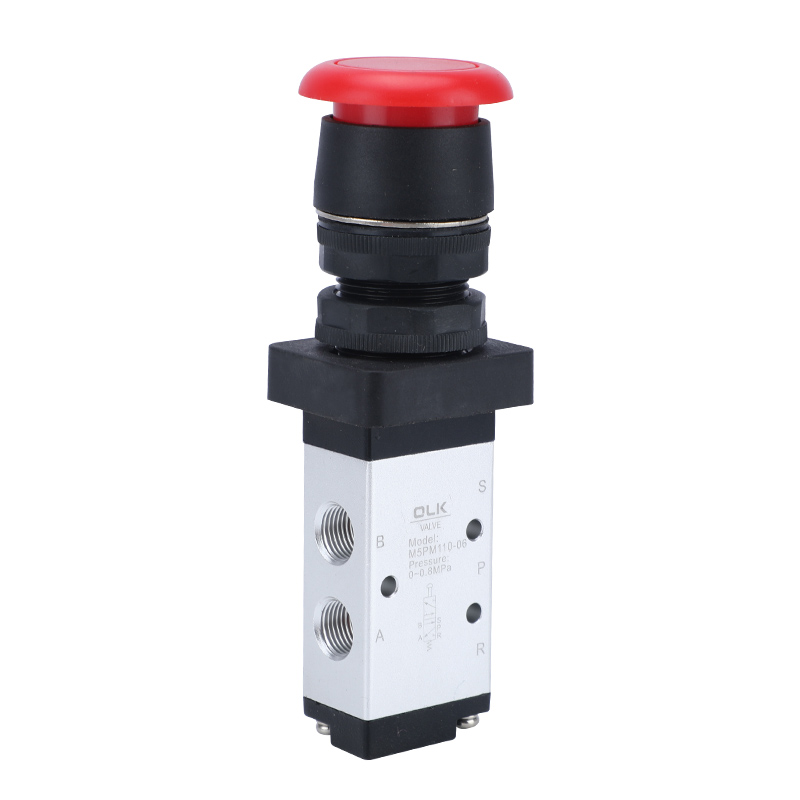

- মাশরুমের মাথা বোতামের ধরণ (এম 5 পিএম)

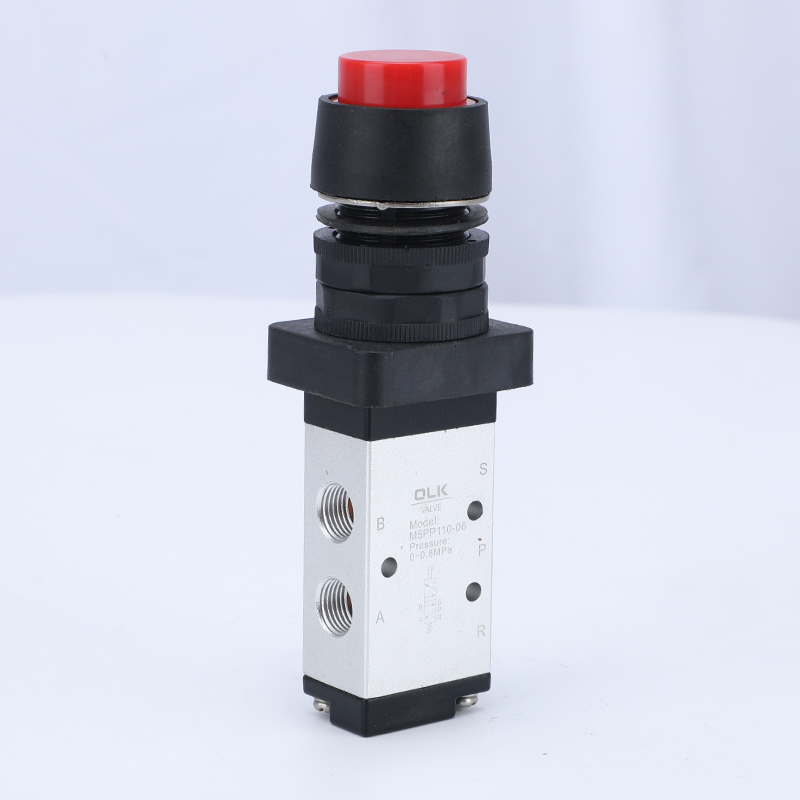

- উত্থিত মাথা বোতামের ধরণ (এম 5 পিপি)

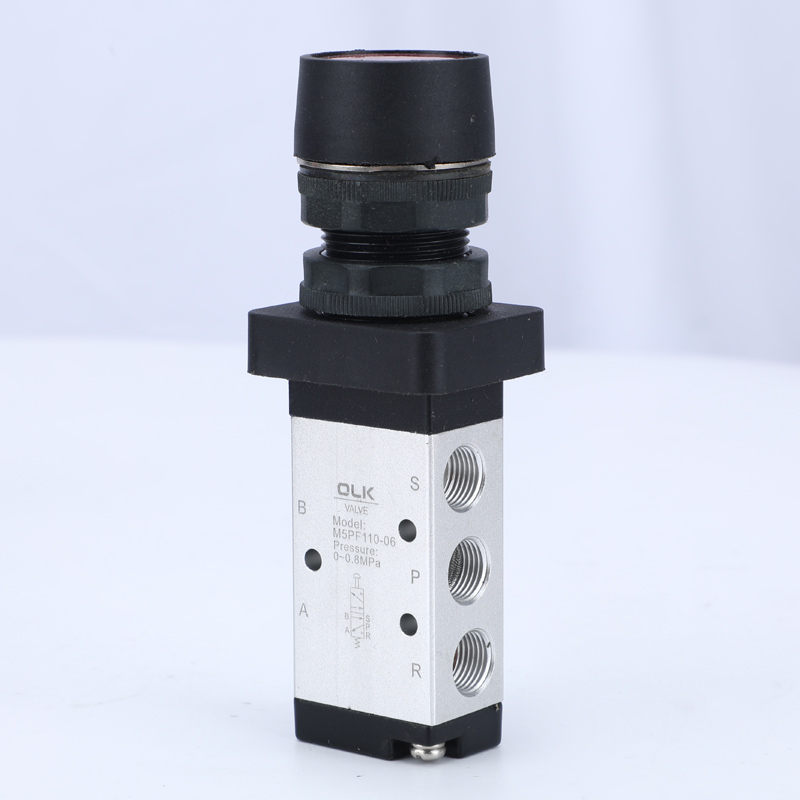

- ফ্ল্যাট হেড বোতামের ধরণ (এম 5 পিএফ)
- জরুরী স্টপ ইমপ্যাক্ট বোতাম প্রকার (এম 5 পিএল)

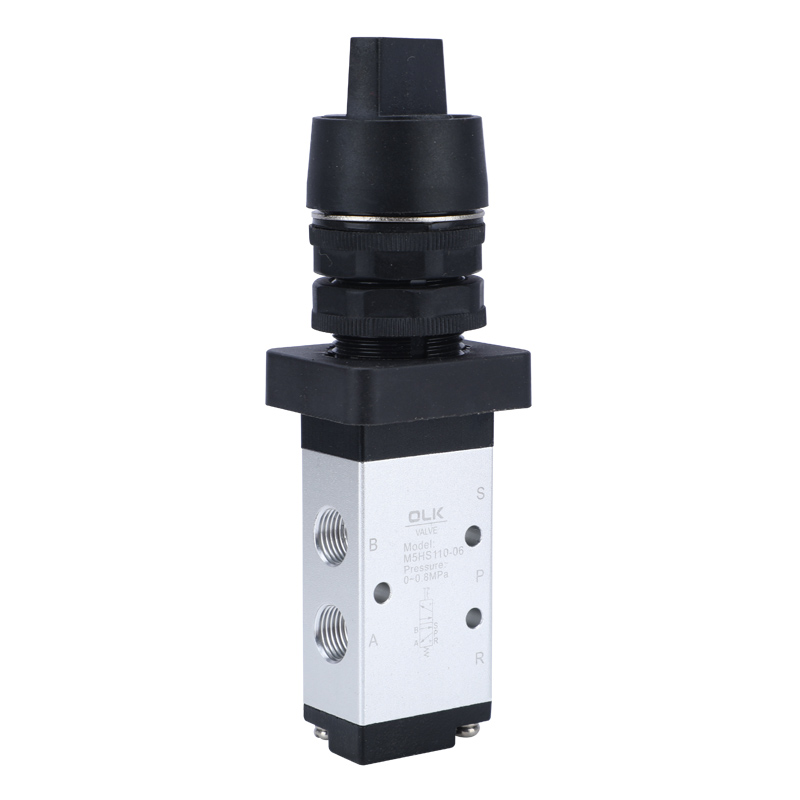

- নির্বাচক প্রকার (এম 5 এইচএস)
প্রধানমন্ত্রী, পিপি এবং পিএফ প্রকারের জন্য, তিনটি বোতামের রঙ বেছে নিতে হবে: লাল, সবুজ এবং কালো।
1। এক্সস্টাস্ট পোর্টগুলি শরীরে অবস্থিত, শব্দ এবং দূষণ হ্রাস করতে সাইলেন্সার স্থাপনের সুবিধার্থে।
2। এম 5 বি, এম 5 আর, এম 5 এল সিরিজের জন্য অবস্থান সনাক্তকরণ বা স্ট্রোক স্যুইচগুলির জন্য উপযুক্ত বাহ্যিক প্রক্রিয়া দ্বারা সরবরাহিত স্যুইচিংয়ের জন্য বাহ্যিক বাহিনী প্রয়োজন।
3। এম 5 সি, এম 5 ডি, এম 5 ওয়াই, এম 5 পিএফ, এম 5 পিএম, এম 5 পিপি, এম 5 পিএল, এম 5 এইচএস সিরিজ বিভিন্ন শর্তে সুবিধার্থে বিভিন্ন স্ট্রাকচারাল কন্ট্রোল হেডের সাথে ম্যানুয়ালি পরিচালিত হয়।
4। স্লাইডিং কলাম কাঠামো, কার্যনির্বাহী চাপ দ্বারা প্রভাবিত নিয়ন্ত্রণ শক্তি (যেমন, কোনও ব্যাক প্রেসার প্রভাব নেই), ভাল সিলিংয়ের জন্য অভ্যন্তরীণ রিং সিল, নমনীয় স্যুইচিংয়ের জন্য।
5 .. তেল তৈলাক্তকরণের প্রয়োজন নেই।
6। সহজ ব্যবহারের জন্য একাধিক পজিশন ইনস্টলেশন।
।
|
কাজের মাধ্যম |
বায়ু (40μm এর উপরে একটি ফিল্টার দিয়ে ফিল্টার করা) |
|
ক্রিয়া |
বাহ্যিক প্রত্যক্ষ অভিনয় |
|
পোর্ট ব্যাস |
05: এম 5,06: জি 1/8,08: জি 1/4 |
|
অবস্থানের সংখ্যা |
2 অবস্থান 5 উপায় |
|
তৈলাক্তকরণ |
অপ্রয়োজনীয় |
|
ওয়ার্কিং প্রেসার রেঞ্জ এমপিএ (পিএসআই) |
0∼1.0 (~ 145) |
|
গ্যারান্টিযুক্ত চাপ প্রতিরোধের |
1.5 এমপিএ (215psi) |
|
কাজের তাপমাত্রা ° সে |
-20∼70 |
|
ক্রস-বিভাগীয় অঞ্চল মিমি ² (সিভি মান) |
05: 2.5 (0.14), 06: 8 (0.45), 08: 12 (0.67) |
|
শরীরের উপাদান |
অ্যালুমিনিয়াম খাদ |
সতর্কতা
1) নিয়ন্ত্রণ অংশটি ইঞ্জিনিয়ারিং প্লাস্টিকের তৈরি, এবং কেবল ম্যানুয়াল অপারেশন অনুমোদিত। ভালভটি স্যুইচ করতে ধাতব প্রভাব ব্যবহার করবেন না।
2) এম 5 বি, এম 5 সি, এম 5 ডি, এম 5 পিএম, এম 5 পিএফ, এবং এম 5 পিপি সিরিজ স্বয়ংক্রিয়ভাবে পুনরায় সেট করা হয়। এম 5 ওয়াই, এম 5 এইচএস এবং এম 5 পিএল ম্যানুয়াল ভালভগুলি ম্যানুয়ালি পুনরায় সেট করা হয়। M5PL কে ধন অবস্থানে টিপানোর পরে, রোটারি গিঁটটি পুনরায় সেট করার জন্য ঘোরানো দরকার।
3) বিপরীত স্ট্রোকের দিকে মনোযোগ দিন। যখন কোনও বাহ্যিক শক্তি ভালভকে বিপরীত করে তোলে, তখন বেসিক বিপরীত স্ট্রোকটি নিয়ন্ত্রণ স্ট্রোক টেবিলের মধ্যে উল্লিখিত বিপরীত স্ট্রোকের পরিসীমা অতিক্রম করা উচিত নয়, অন্যথায় এটি ভালভের দেহের ক্ষতি করতে পারে।
4) এম 5 এল ওয়ান-ওয়ে রোলার ভালভ কেবল এক দিকে স্যুইচ করতে পারে (ডান থেকে বামে আঘাত করা)। অন্য দিকে অবৈধ প্রভাব (বাম থেকে ডান বাঁকা)।
5) কন্ট্রোল হেড সংমিশ্রণটি আলাদাভাবে অর্ডার করা যেতে পারে।
