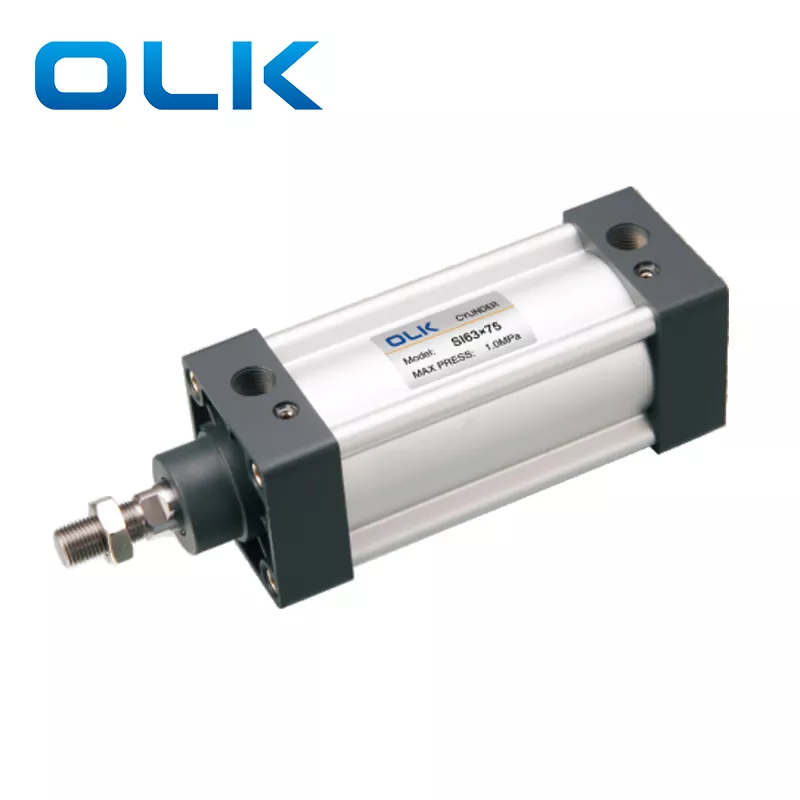

এসআই সিরিজ ISO15552 স্ট্যান্ডার্ড বায়ুসংক্রান্ত সিলিন্ডার তিনটি প্রকারে পাওয়া যায়: স্ট্যান্ডার্ড ডাবল-অ্যাক্টিং, এসআইডি ডাবল-রড ডাবল-অ্যাক্টিং এবং অ্যাডজাস্টেবল স্ট্রোকের সাথে SIJ ডাবল-রড ডাবল-অ্যাক্টিং। তারা ISO 15552 স্ট্যান্ডার্ডের সাথে সঙ্গতিপূর্ণ, যার মানে তাদের ইনস্টলেশনের মাত্রা এর চেয়ে বড়SU বায়ুসংক্রান্ত সিলিন্ডারএকই আকারের। স্থির আনুষাঙ্গিক বিনিময়যোগ্য নয় এবং শুধুমাত্র ISO 15552 (পূর্বে ISO 6431) স্পেসিফিকেশনের সাথে সামঞ্জস্যপূর্ণ।
1.IS015552(মূল IS06431) স্ট্যান্ডার্ড বায়ুসংক্রান্ত সিলিন্ডার;
2. পিস্টন সীলটি 2 Y- আকৃতির একমুখী সীল কাঠামোর সমন্বয়ে গঠিত, যার ক্ষতিপূরণ ফাংশন, দীর্ঘ পরিষেবা জীবন এবং কম স্টার্ট-আপ চাপ রয়েছে,
3. টাই রড ছাড়া 米-আকৃতির অ্যালুমিনিয়াম পাইপের ভাল জারা প্রতিরোধের আছে;
4. সিলিন্ডারের বাফার সমন্বয় মসৃণ এবং স্থির:
5. বিভিন্ন স্পেসিফিকেশন সহ ইনস্টলেশনের জন্য সিলিন্ডার এবং আনুষাঙ্গিক ঐচ্ছিক।

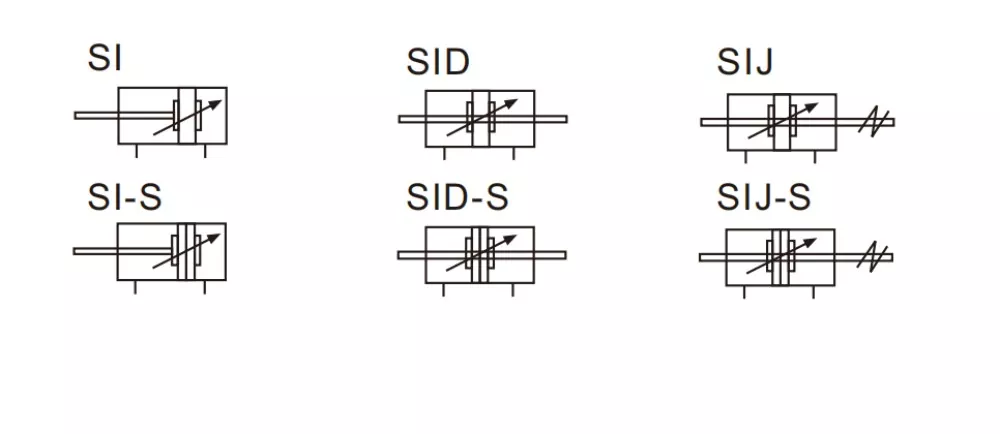

SI সিরিজ ISO15552 স্ট্যান্ডার্ড বায়ুসংক্রান্ত সিলিন্ডার প্রতীক:
|
অর্ডার কোড |
|
|||||||||
|
এবং |
160 |
|
এক্স |
50 |
|
|
S |
|
|
|
|
এসআইডি |
160 |
|
এক্স |
50 |
|
|
S |
|
|
|
|
বলুন |
160 |
|
এক্স |
50 |
-- |
20 |
S |
|
|
|
|
মডেল |
বোর সাইজ |
রড উপাদান |
|
স্ট্রোক |
|
সামঞ্জস্যযোগ্য স্ট্রোক |
চুম্বক |
মাউন্ট টাইপ |
সিলিং উপাদান |
থ্রেড টাইপ |
|
এসআই: ডাবল অ্যাক্টিং টাইপ |
|
ফাঁকা: মাঝারি কার্বন ইস্পাত |
|
|
|
10:10 মিমি |
ফাঁকা: চুম্বক ছাড়া |
|
ফাঁকা: TPU |
ফাঁকা: PT（55°） |
|
SID: ডাবল রড টাইপ |
|
A:SUS420J2 |
|
|
|
20:20 মিমি |
এস: চুম্বক সহ |
এইচ: ভিটন |
G:G (55°) |
|
|
SIJ: সামঞ্জস্যযোগ্য স্ট্রোক টাইপ |
|
B:SUS304 |
|
|
|
30:30 মিমি |
|
এন:এনবিআর |
T:NPT(60°) |
|
|
বোরের আকার (মিমি) |
32 |
40 |
50 |
63 |
80 |
100 |
125 |
160 |
200 |
|
|
অভিনয় মোড |
দ্বৈত অভিনয় |
|||||||||
|
কাজের মাধ্যম |
পরিষ্কার বাতাস |
|||||||||
|
স্থির ফর্ম |
এবং |
FA FB CA CB CR LB TC FTC TCM1 TCM2 |
||||||||
|
এসআইডি |
FA LB TC FTC TCM1 TCM2 |
|||||||||
|
বলুন |
||||||||||
|
কাজের চাপ |
0.1-1.0 MPa (14-145Psi) |
|||||||||
|
প্রমাণ চাপ |
1.5 এমপিএ (215Psi) |
|||||||||
|
কাজের তাপমাত্রা পরিসীমা |
'-20-80℃ |
|||||||||
|
গতি পরিসীমা ব্যবহার করুন |
30-800 |
30-500 |
||||||||
|
বাফারিং মোড |
সামঞ্জস্যযোগ্য বাফার |
|||||||||
|
বাফারিং দূরত্ব(মিমি) |
27 |
30 |
36 |
40 |
50 |
|||||
|
পোর্ট সাইজ |
PT1/8 |
পিটি 1/4 |
PT3/8 |
পিটি 1/2 |
PT3/4 |
|||||
SI বনাম SU বায়ুসংক্রান্ত সিলিন্ডার: মূল পার্থক্য এবং স্পেসিফিকেশন তুলনা
|
মডেল: |
তারা
|
এবং
|
|
স্ট্যান্ডার্ড |
SU সিরিজের সিলিন্ডার : JIS/AirTac |
এসআই সিরিজ সিলিন্ডার: ISO1552 (ISO6431) |
|
প্রয়োগকৃত দেশ/অঞ্চল |
বেশিরভাগ এশিয়ান সরঞ্জামগুলিতে ব্যবহৃত হয় (বিশেষত তাইওয়ান এবং জাপান সিস্টেম সরঞ্জাম) |
বেশিরভাগ ইউরোপীয় এবং আমেরিকান সরঞ্জাম, অটোমেশন উত্পাদন লাইন ব্যবহৃত |
|
ইনস্টলেশন মাত্রা |
কমপ্যাক্ট |
আরও বড় |
|
বোর সাইজ |
32-400 |
Silinder pneumatik su dan cylindercannot Si udara ditukar, dan aksesori ( |
|
স্থির জিনিসপত্র |
আনুষাঙ্গিক সঙ্গে সামঞ্জস্যপূর্ণ স্ট্রোক |
ISO6431 সিরিজ (ডিএনসি, SI, SAI, SE) পণ্যগুলির জন্য অভ্যন্তরীণ লিঙ্কগুলি বৃদ্ধি করুন৷ |
|
অভ্যন্তরীণ কাঠামোগত পার্থক্য (বাইরে থেকে দৃশ্যমান নয়) |
নতুন SAI সিরিজ এবং পুরানো SI সিরিজের স্ট্যান্ডার্ড এয়ার সিলিন্ডারের মধ্যে পার্থক্য কী? পিস্টন রড থ্রেড দৈর্ঘ্য সিলিন্ডার প্রোফাইলের অভ্যন্তরীণ খাঁজ কাঠামো ইউরোপীয় এবং জাপানি মান মাউন্ট গর্ত মধ্যে পার্থক্য SU বায়ুসংক্রান্ত সিলিন্ডার এবং SI এয়ার সিলিন্ডার বিনিময় করা যাবে না এবং আনুষাঙ্গিক (সিএ /CB ফুট বন্ধনী,এফএ-ফ্ল্যাঞ্জ,টিসি-এম, জয়েন্ট হেড) সামঞ্জস্যপূর্ণ নয় |
|
কোন ব্র্যান্ডের এসআই সিলিন্ডার প্রতিস্থাপন করতে পারে?
SI সিলিন্ডারগুলি AIRTAC-এর SI সিরিজের সিলিন্ডারগুলিকে প্রতিস্থাপন করতে পারে৷ যাইহোক, দয়া করে মনে রাখবেন AIRTAC SI সিরিজ বন্ধ করে দিয়েছে। তাদের নতুন প্রতিস্থাপন মডেলটিকে SAI সিরিজের বায়ুসংক্রান্ত সিলিন্ডার বলা হয়, যার একই ফাংশন এবং একই মাউন্টিং মাত্রা রয়েছে।
নতুন SAI সিরিজ এবং পুরানো SI সিরিজের স্ট্যান্ডার্ড এয়ার সিলিন্ডারের মধ্যে পার্থক্য কী?
নতুন SAI সিলিন্ডারগুলিতে সেন্সর ইনস্টলেশনের জন্য বাহ্যিক খাঁজ রয়েছে, যা সেন্সরকে দ্রুত এবং সুবিধাজনক করে তোলে।
SI কি ধরনের সিলিন্ডার?
এসআই একটি আদর্শ এয়ার সিলিন্ডার।
