একটি একমুখী প্রবাহ নিয়ন্ত্রণ ভালভ হল একটি প্রবাহ নিয়ন্ত্রণ ভালভ যা একটি চেক ভালভ এবং সমান্তরালে একটি থ্রোটল ভালভ দ্বারা গঠিত। এটি সাধারণত একটি সিলিন্ডারের গতি নিয়ন্ত্রণ করতে ব্যবহৃত হয় এবং এটি একটি গতি নিয়ন্ত্রক হিসাবেও পরিচিত।

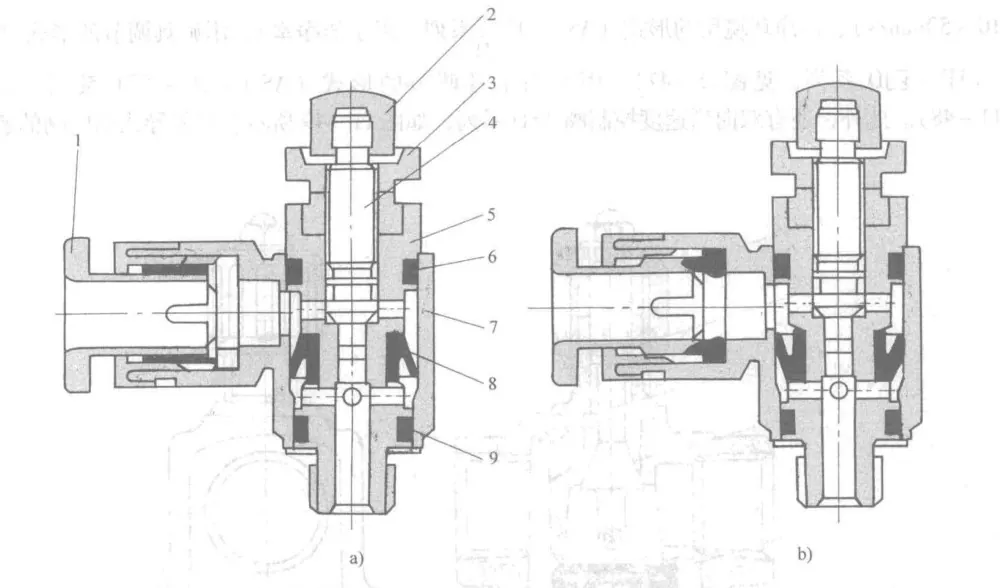

এসএল ফ্লো কন্ট্রোল ভালভ ফাংশনটি একমুখী সিলিং রিংয়ের মাধ্যমে অর্জন করা হয়। ফটো (a) এক্সজস্ট থ্রটলিং দেখায়, এবং ফটো (খ) ইনলেট থ্রটলিং দেখায়- পার্থক্যটি শুধুমাত্র সিলিং রিংয়ের ইনস্টলেশন দিক থেকে আসে।
এই ভালভটি সরাসরি সিলিন্ডারে মাউন্ট করা হয়, ফিটিংস, টিউবিং, কাজের সময় এবং খরচ বাঁচায়। এর সুইভেল ডিজাইনের সাথে, ইনস্টলেশনের পরে পাইপিংয়ের দিকটি অবাধে সামঞ্জস্য করা যেতে পারে। থ্রোটল ভালভও একটি লকিং মেকানিজম দিয়ে সজ্জিত।
· এটি actuators জন্য একটি গতি নিয়ামক.
· সমস্ত R এবং NPT থ্রেডেড ফিটিং সিল করার জন্য সিল্যান্ট ব্যবহার করে।
· সমস্ত সোজা থ্রেড সিল করার জন্য স্ট্যান্ডার্ড ও-রিং ব্যবহার করে।
|
ব্র্যান্ড |
আর্কটিক |
এসএমসি |
পার্টি |
আইএমআই/নরগ্রেন |
চেলিক |
CKD |
|
ছবি |
|
|
|
|
|
|
|
আউট |
PSL(A) |
AS220(ধূসর নব) |
গলা |
COTA(R থ্রেড) COK51(G থ্রেড) |
Qsc-এবং |
ASL |
|
ইন |
পিএসএল(বি) |
AS221(নীল নব) |
জিআরএলজেড |
COSA(R থ্রেড) COL51(G থ্রেড) |
Qsc-এবং |
-- |
|
নাম |
1. গতি নিয়ন্ত্রক 2. ওয়ান-ওয়ে ফ্লো কন্ট্রোল ভালভ 3. একমুখী প্রবাহ নিয়ন্ত্রণ ভালভ 4. চেক ভালভ সঙ্গে থ্রোটল ভালভ 5. ফ্লো রেগুলেটর (চেক ভালভ সহ) 6. বায়ুসংক্রান্ত গতি নিয়ন্ত্রক |
|||||
স্পিড কন্ট্রোলার হল সাধারণ বায়ুসংক্রান্ত উপাদান যা অ্যাকচুয়েটরগুলির এক্সটেনশন এবং প্রত্যাহার গতি সামঞ্জস্য করতে ব্যবহৃত হয়। থ্রটল ভালভগুলি মূলত ফ্লো-অ্যাডজাস্টিং উপাদান যা সিলিন্ডারের গতি নিয়ন্ত্রণ করে, তবে তাদের ইনস্টলেশনের অবস্থান, থ্রটলিং দিকনির্দেশ এবং বডি ডিজাইন আলাদা। নিয়ন্ত্রণ পদ্ধতি অনুসারে, এগুলিকে নিষ্কাশন-থ্রটলিং টাইপ এবং ইনলেট-থ্রটলিং টাইপে ভাগ করা যায়।

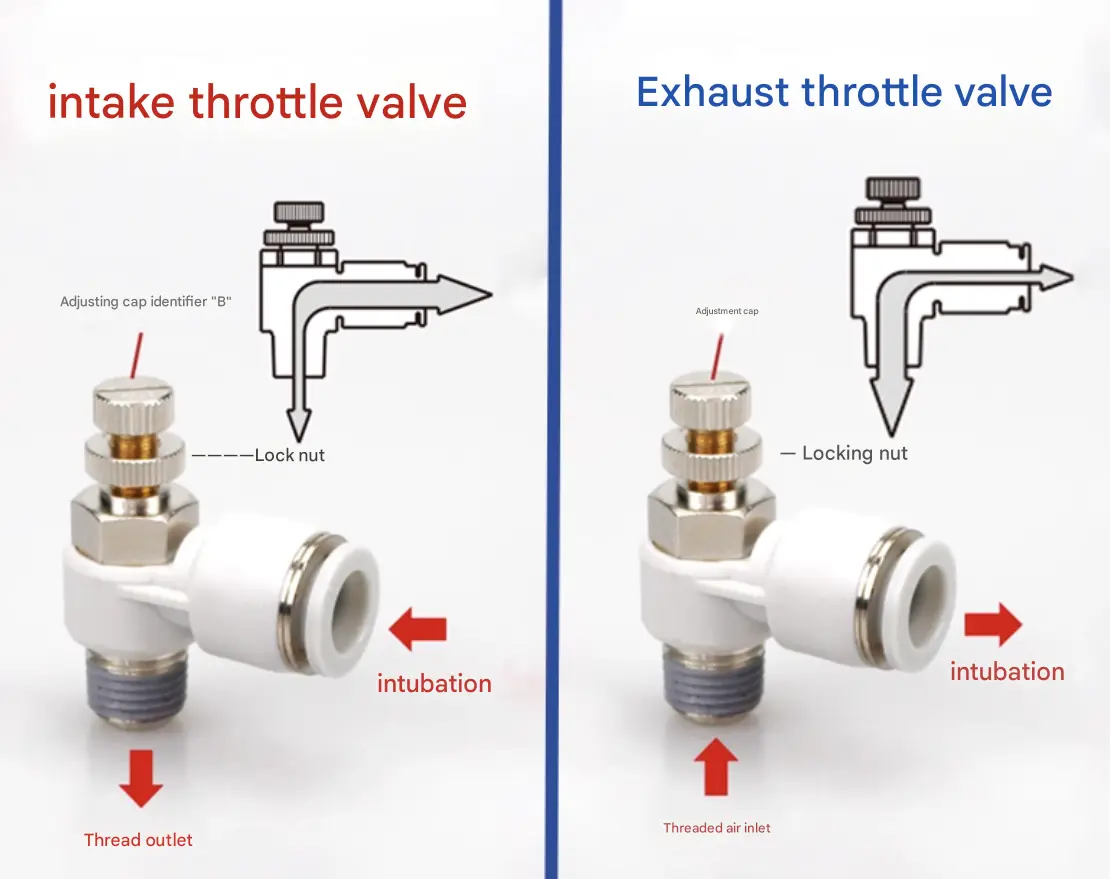

এগুলি হল খাঁড়ি এবং নিষ্কাশন থ্রোটল ভালভ, ক্যাপ মার্কিং 'B' এবং 'OUT' দ্বারা আলাদা। এগুলি একসাথে ব্যবহার করা যেতে পারে: ইনলেট থ্রটল ভালভ বায়ু সরবরাহের প্রবাহকে সামঞ্জস্য করে, যখন নিষ্কাশন থ্রোটল ভালভ আরও সুনির্দিষ্ট সিস্টেম নিয়ন্ত্রণের জন্য সিলিন্ডারের গতি নিয়ন্ত্রণ করে।
একটি থ্রোটল ভালভ প্রধানত ভালভ বডি, ভালভ কোর, সমন্বয় ডিভাইস এবং সীল নিয়ে গঠিত। নিষ্কাশন থ্রটল ভালভের সামঞ্জস্য অংশে একটি সামঞ্জস্য চাকা এবং একটি লকিং চাকা অন্তর্ভুক্ত রয়েছে। ইনলেট থ্রোটল ভালভটি বাহ্যিকভাবে একই রকম দেখায়, এবং উভয়ই প্রথমে লকিং হুইলটি ঢিলা করে, প্রবাহ সেট করার জন্য সামঞ্জস্য চাকাটিকে ঘুরিয়ে এবং তারপরে এটি ঠিক করতে লকিং চাকাটিকে শক্ত করে সামঞ্জস্য করা হয়।
ইনলেট থ্রোটল ভালভগুলি টিউবের মাধ্যমে বাতাস গ্রহণ করে এবং থ্রেডেড পোর্টের মাধ্যমে নিষ্কাশন করে; নিষ্কাশন থ্রোটল ভালভ থ্রেডেড পোর্টের মাধ্যমে বায়ু গ্রহণ করে এবং টিউবের মাধ্যমে নিষ্কাশন করে।
|
SL-B (ইনটেক থ্রটল কন্ট্রোল) |
SL (এক্সস্ট থ্রটল কন্ট্রোল) |
|
|
|
|
ফিটিং প্রান্ত থেকে যে বাতাস প্রবাহিত হয় তা নিয়ন্ত্রণ করুন। ফিটিং এন্ড থেকে যে বাতাস প্রবাহিত হয় তা থ্রেডেড এন্ড থেকে প্রবাহিত হয় তা সীমাবদ্ধতা ছাড়াই। |
থ্রেডেড প্রান্ত থেকে প্রবাহিত বায়ু নিয়ন্ত্রণ করুন। ফিটিং এন্ড থেকে যে বাতাস প্রবাহিত হয় তা থ্রেডেড এন্ড থেকে প্রবাহিত হয় তা সীমাবদ্ধতা ছাড়াই। |
|
SL4-M3B, SL4-M4B, SL4-M5B, SL-M6B, SL4-01B, SL4-02B, |
SL4-M3,SL4-M4,SL4-M5,SL4-M6,SL4-01,SL4-02 |
|
SL6-M3B,SL6-M4B,SL6-M5B,SL6-M6B,SL6-01B,SL6-02B,SL6-03B,SL6-04B |
SL6-M3,SL6-M4,SL6-M5,SL6-M6,SL6-M6,SL6-01,SL6-02,SL6-03,SL6-04 |
|
SL8-M5B, SL8-M6B, SL8-01B, SL8-02B, SL8-03B, SL8-04B |
SL8-M5,SL8-01,SL8-02,SL8-03,SL8-04 |
|
SL10-01B, SL10-02B, SL10-03B, SL10-04B |
SL10-01, SL10-02, SL10-03, SL10-04 |
|
SL12-02B, SL12-03B, SL12-04B, |
SL12-01,SL12-02,SL12-03,SL12-04 |
|
|
SL16-03, SL16-04 |

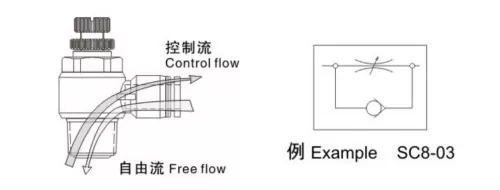

কার্যকরী চিহ্নগুলি থেকে, আমরা দেখতে পাচ্ছি যে নিষ্কাশন এবং খাঁড়ি প্রবাহ নিয়ন্ত্রণ ভালভ উভয়ই একমুখী থ্রোটল ভালভ, যা বিপরীত বায়ুপ্রবাহকে অবাধে যাওয়ার অনুমতি দিয়ে শুধুমাত্র একটি দিকে প্রবাহ নিয়ন্ত্রণ করে। ডাবল-অ্যাক্টিং সিলিন্ডারের জন্য, সিলিন্ডার চলাচলের স্থিতিশীলতা উন্নত করতে এক্সস্ট থ্রোটল ভালভ পছন্দ করা হয়। একক-অভিনয় সিলিন্ডারের জন্য, যেগুলি সাধারণত বায়ু সরবরাহ না থাকলে এক্সটেনশন বা প্রত্যাহার করার জন্য একটি স্প্রিং ব্যবহার করে, অপারেশনের সময় গ্যাসকে অবশ্যই স্প্রিং বলকে অতিক্রম করতে হবে, তাই ইনলেট থ্রোটল ভালভগুলি গতি নিয়ন্ত্রণের জন্য উপযুক্ত।

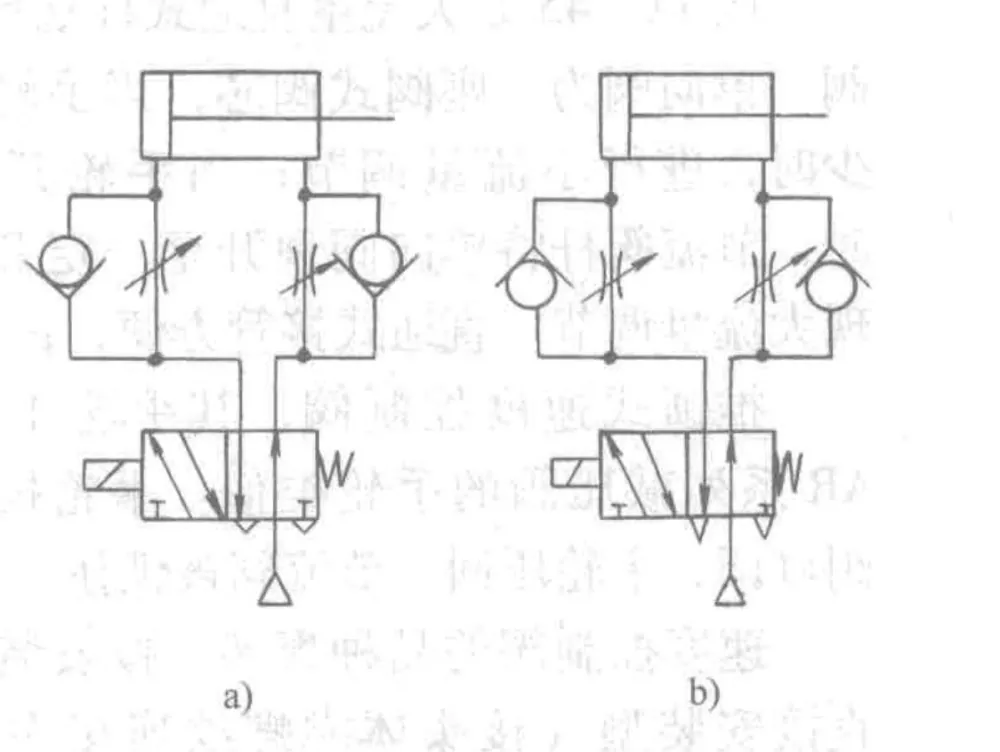

ডায়াগ্রামটি একটি বায়ুসংক্রান্ত সার্কিটে গতি নিয়ন্ত্রণ ভালভ সংযোগ করার 2 টি উপায় দেখায়।
· （a） (এগজস্ট থ্রটলিং), যখন দিকনির্দেশক ভালভটি সক্রিয় হয়, তখন সিলিন্ডারের খাঁড়ি পাশের চেক ভালভটি খোলে, যা রডবিহীন দিকটি দ্রুত পূরণ করতে দেয়। রডের পাশের বাতাস শুধুমাত্র থ্রোটল ভালভের মাধ্যমে নিঃশেষ হতে পারে। থ্রটল খোলার সামঞ্জস্য করে, সিলিন্ডারের গতি নিয়ন্ত্রণ করা যেতে পারে। এই পদ্ধতিটি স্থিতিশীল পিস্টন আন্দোলন প্রদান করে এবং এটি সবচেয়ে বেশি ব্যবহৃত সার্কিট।
· （b） (ইনলেট থ্রটলিং), ইনলেট-সাইড চেক ভালভ বন্ধ এবং এক্সস্ট-সাইড চেক ভালভ খোলা। খাঁড়ি বায়ুপ্রবাহ ছোট, তাই খাঁড়ি চেম্বারের চাপ ধীরে ধীরে বৃদ্ধি পায়, যখন নিষ্কাশন চেম্বারের চাপ দ্রুত হ্রাস পায়। পিস্টন প্রধানত বায়ু সম্প্রসারণ দ্বারা চলে, গতি নিয়ন্ত্রণ অস্থির করে তোলে। এই পদ্ধতিটি সাধারণত শুধুমাত্র একক-অভিনয় সিলিন্ডার, ক্ল্যাম্পিং সিলিন্ডার বা কম-ঘর্ষণ সিলিন্ডারের জন্য ব্যবহৃত হয়।

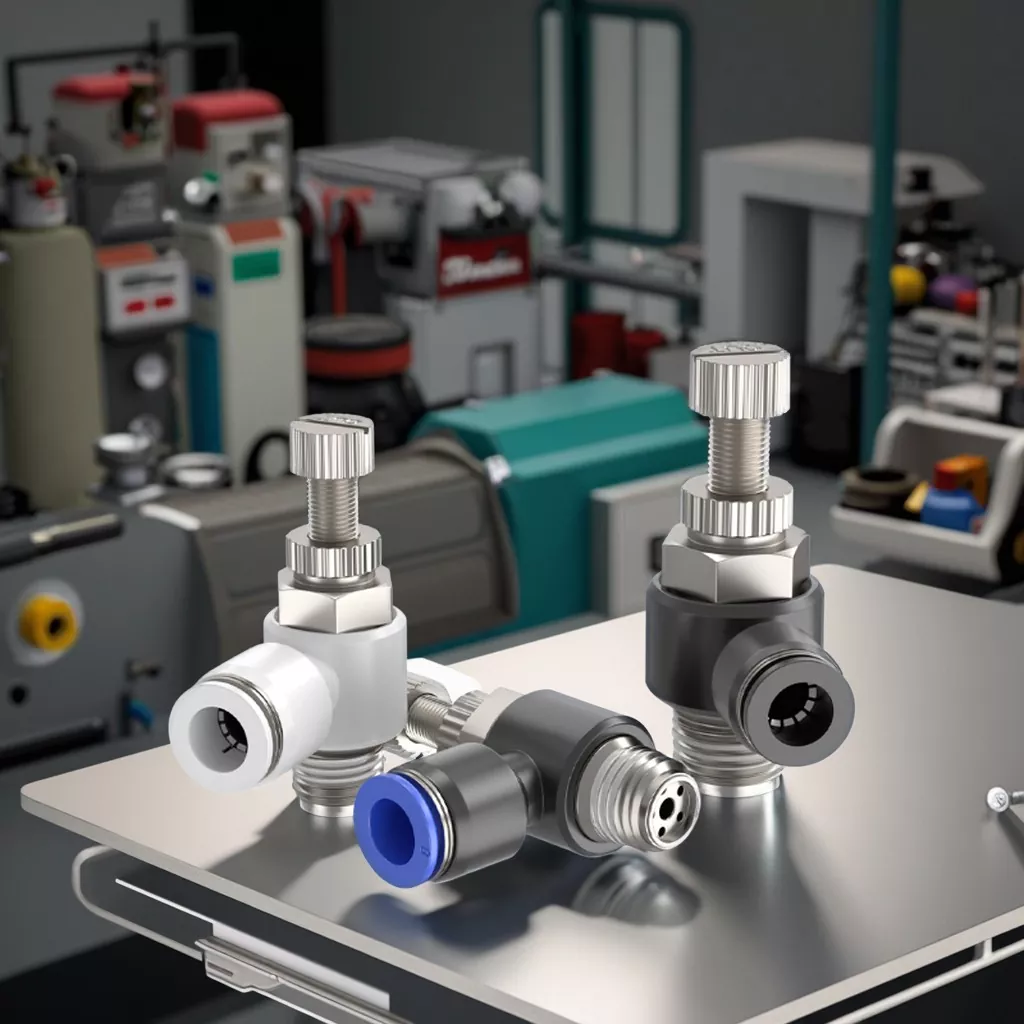

OLK SL সিরিজ কনুই-টাইপ প্রবাহ নিয়ন্ত্রণ ভালভসুনির্দিষ্ট অ্যাকুয়েটর গতি নিয়ন্ত্রণের জন্য ডিজাইন করা উচ্চ-মানের বায়ুসংক্রান্ত গতি নিয়ন্ত্রক। একটি সহজ অথচ নির্ভরযোগ্য কাঠামোর সাথে, প্রতিটি ভালভ একটি থ্রোটল মেকানিজম এবং একটি একমুখী চেক ভালভকে একীভূত করে, যা বিনামূল্যে বিপরীত প্রবাহকে সক্ষম করার সময় নিয়ন্ত্রিত বায়ুপ্রবাহকে এক দিকের অনুমতি দেয়।
ইনলেট- এবং এক্সজস্ট-থ্রটলিং উভয় প্রকারেই পাওয়া যায়, এসএল ভালভগুলিকে বাঁচাতে সিলিন্ডারে সরাসরি মাউন্ট করা যেতে পারেজিনিসপত্র, পাইপিং, এবং ইনস্টলেশন সময়। সুইভেল ডিজাইন নমনীয় পাইপিং ওরিয়েন্টেশনের অনুমতি দেয় এবং লকিং মেকানিজম সহ সমন্বয় চাকা সূক্ষ্ম এবং স্থিতিশীল প্রবাহ নিয়ন্ত্রণ নিশ্চিত করে।
বায়ুসংক্রান্ত অটোমেশন, একক- বা ডাবল-অ্যাক্টিং সিলিন্ডার, ক্ল্যাম্পিং সিলিন্ডার এবং কম-ঘর্ষণ সিলিন্ডারে ব্যাপকভাবে ব্যবহৃত, SL ভালভগুলি সিলিন্ডারের কার্যকারিতা উন্নত করতে, চক্রের সময় কমাতে এবং সিস্টেমের স্থিতিশীলতা অপ্টিমাইজ করতে সহায়তা করে। OLK SL সিরিজের সাথে, আপনি আপনার বায়ুসংক্রান্ত সিস্টেমের জন্য নির্ভরযোগ্য, দক্ষ, এবং সহজেই ব্যবহারযোগ্য গতি নিয়ন্ত্রণ সমাধান পান৷
