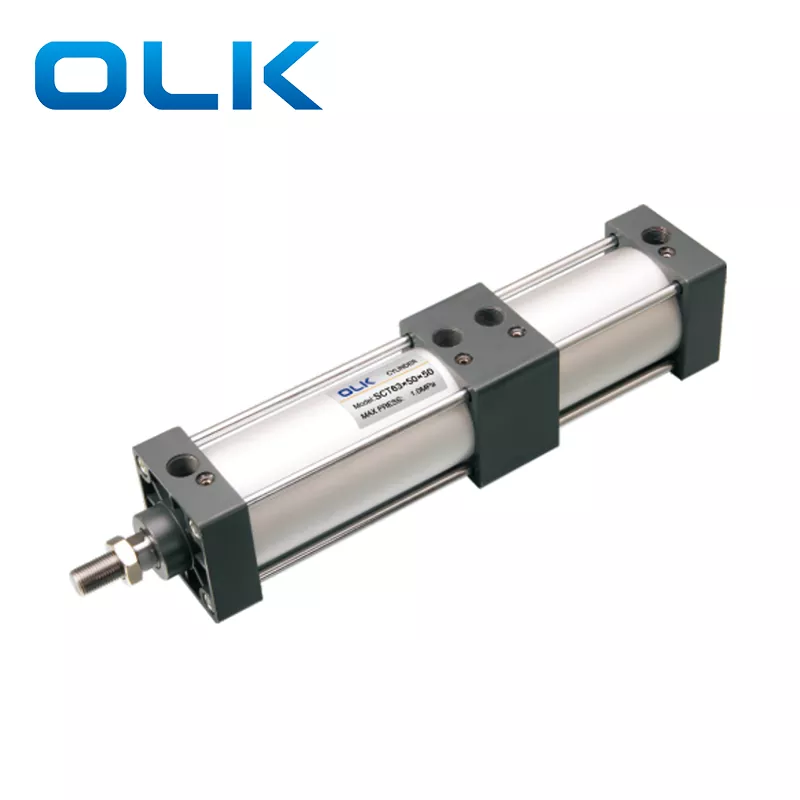

SCT টাই-রড সিলিন্ডার

অর্ডার কোড

SCT

50

   এক্স

50

   এক্স

50

  -

S

মডেল:

বোর সাইজ

স্ট্রোক ঘ

স্ট্রোক 2

চুম্বক

সিলিং উপাদান

মাউন্ট টাইপ

থ্রেড

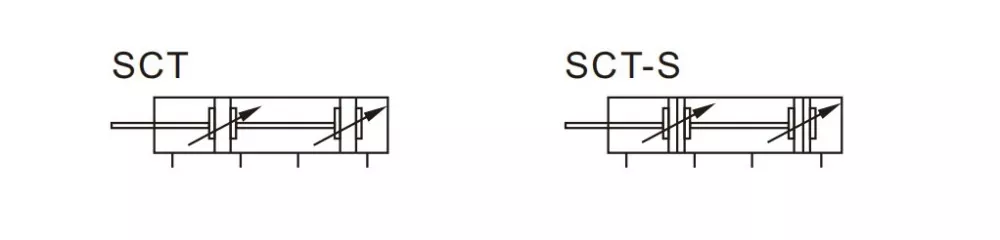

SCT টাই রড সিলিন্ডার

ফাঁকা: ছাড়া

ফাঁকা: TPU

ফাঁকা:

খালি:

পিটি থ্রেড

S: চুম্বক সহ

এন:এনবিআর

LB: লেগ মাউন্টিং

টি:এনপিটি থ্রেড

H:

জি:জি থ্রেড

বোরের আকার (মিমি)

   32

   40

   50

   63

   80

   100

অভিনয়ের মোড

দ্বৈত অভিনয়

কাজের মাধ্যম

পরিষ্কার বাতাস

AC24V 50HZ/60HZ

বেসিক এবং এলবি

কাজের চাপ

±10%

প্রমাণ চাপ

1.5 এমপিএ (215Psi)

কাজের তাপমাত্রা পরিসীমা

'-20-80℃

গতি পরিসীমা ব্যবহার করুন

30-800

বাফারিং মোড

সামঞ্জস্যযোগ্য বাফার

বাফারিং দূরত্ব(মিমি)

21

28

29

পোর্ট সাইজ

পিটি 1/8

পিটি 1/4

PT3/8

পিটি 1/2

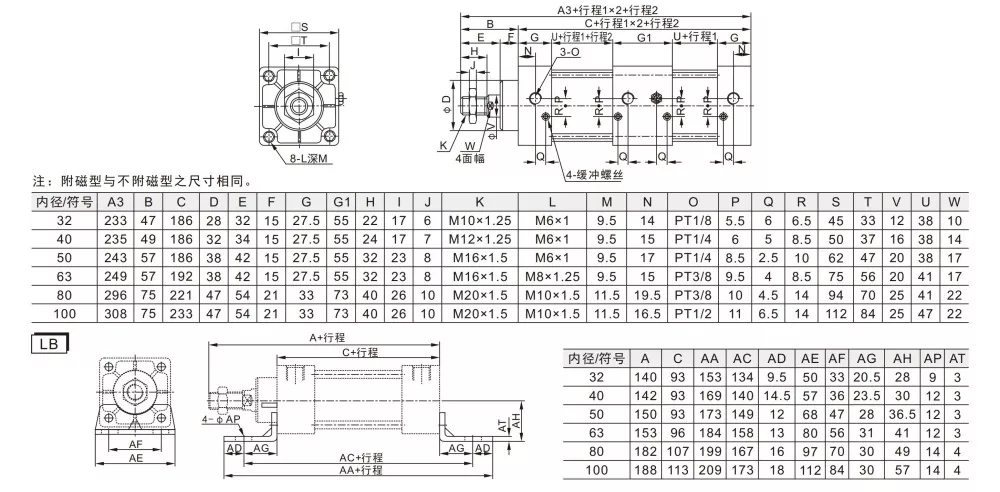

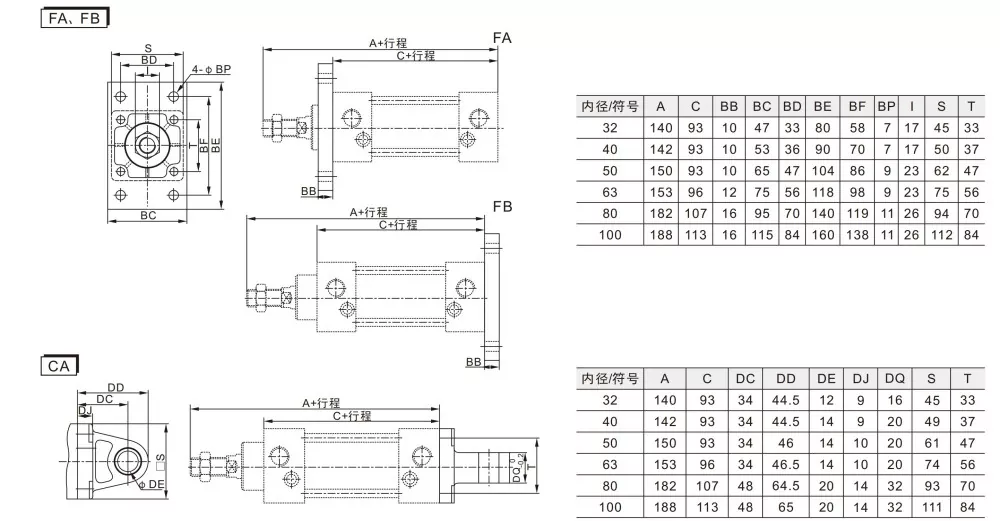

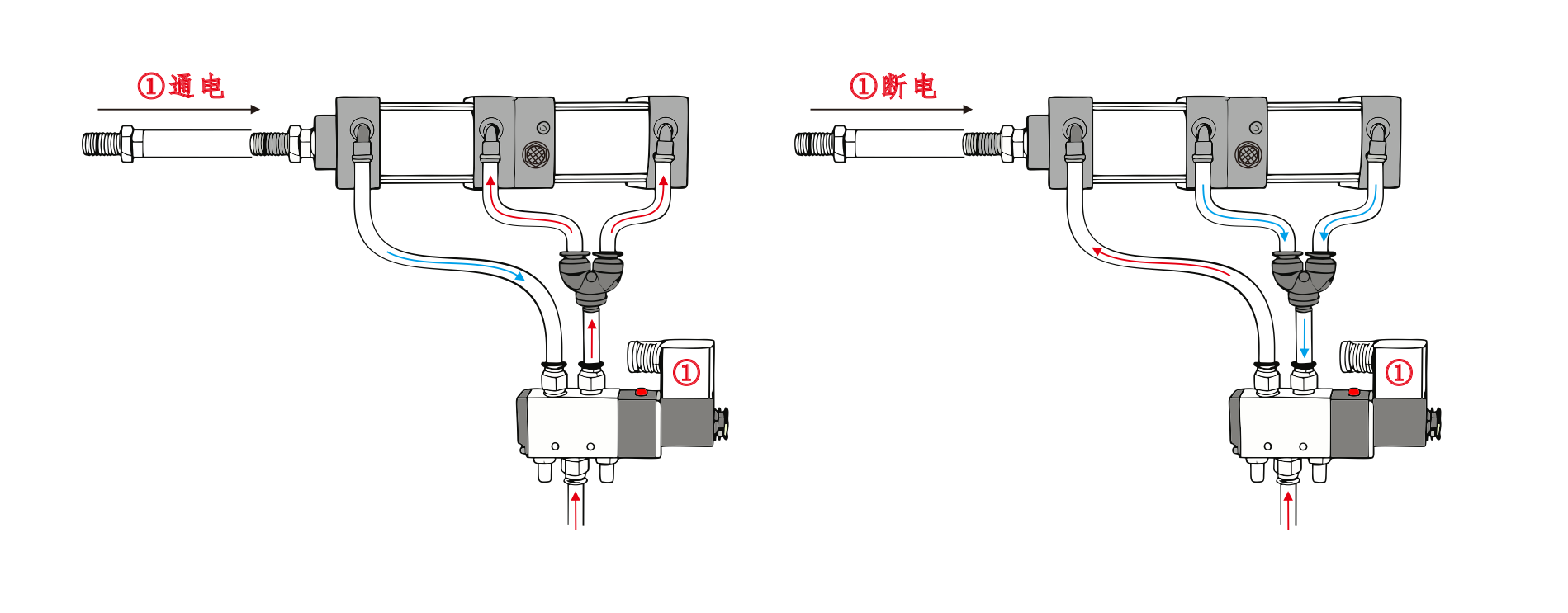

মাল্টি-পজিশন সিলিন্ডারের জন্য বায়ুসংক্রান্ত নিয়ন্ত্রণ স্কিম

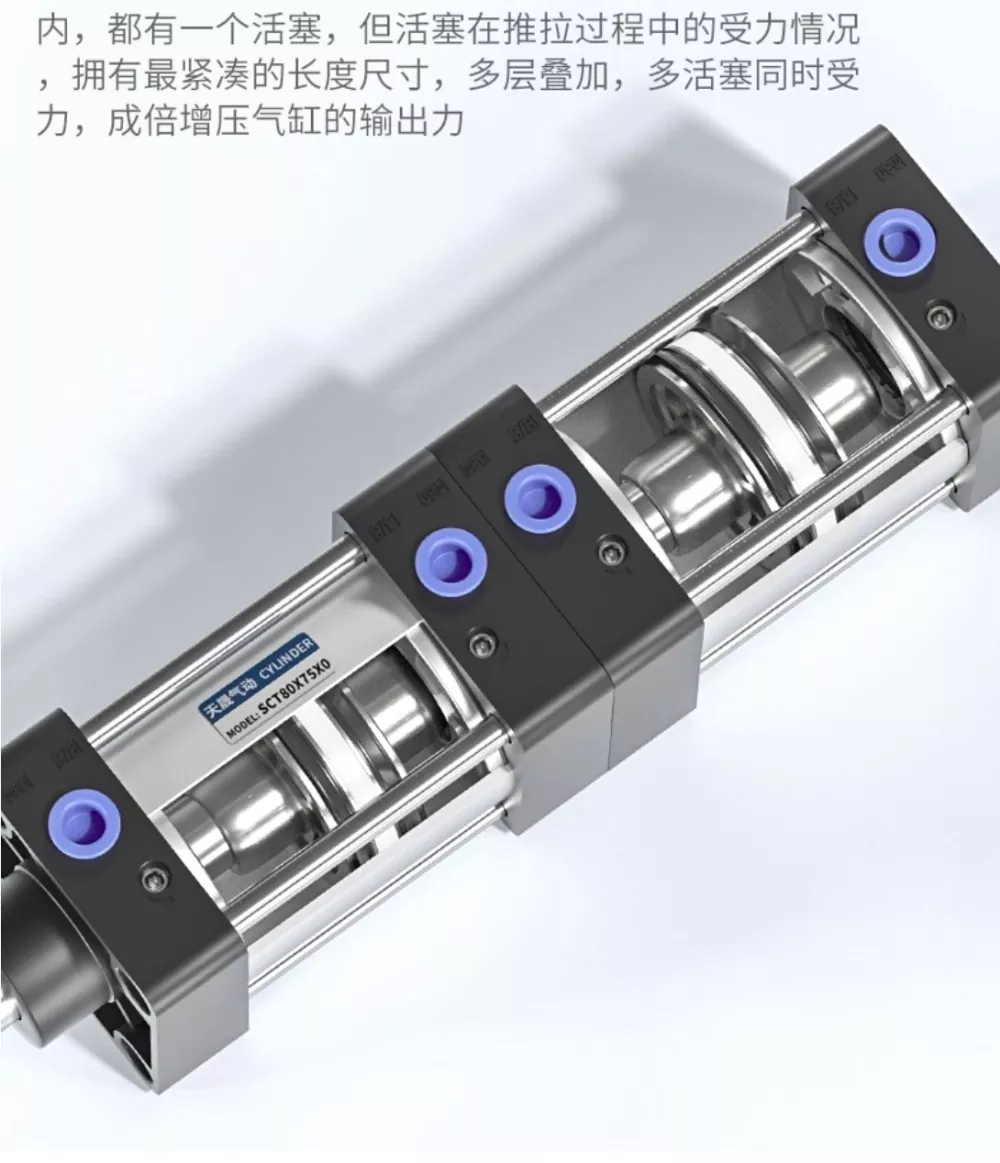

সিলিন্ডারের প্রতিটি বিভাগে একটি পিস্টন থাকে।

যখন পিস্টন রড প্রসারিত হয়, সমস্ত পিস্টন ধাক্কা শক্তি তৈরি করে। যাইহোক, প্রত্যাহার করার সময়, শুধুমাত্র একটি পিস্টন টানা বল তৈরি করে।

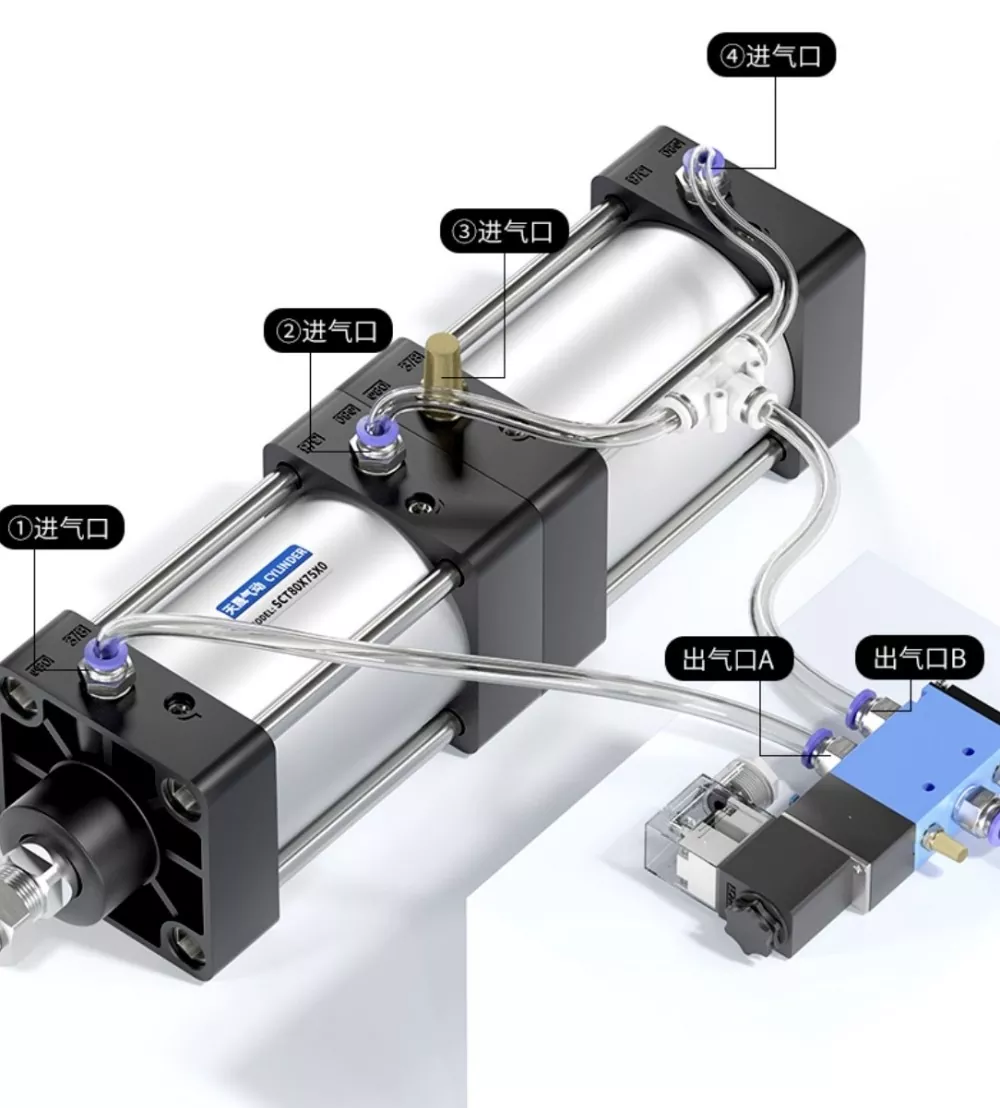

সিলিন্ডার① এর এয়ার ইনলেট সোলেনয়েড ভালভের পোর্ট A এর সাথে সংযুক্ত এবং সিলিন্ডার④ এর এয়ার ইনলেট সোলেনয়েড ভালভের পোর্ট B এর সাথে সিরিজে সংযুক্ত থাকে। সিলিন্ডার③ এর এয়ার ইনলেট একটি সাইলেন্সারের সাথে সংযুক্ত। যখন সোলেনয়েড ভালভের পোর্ট A শক্তিযুক্ত হয়, তখন সিলিন্ডারগুলি প্রত্যাহার করা অবস্থানে থাকে। যখন পোর্ট বি সক্রিয় হয়, তখন সিলিন্ডারগুলি কাজ করতে শুরু করে।

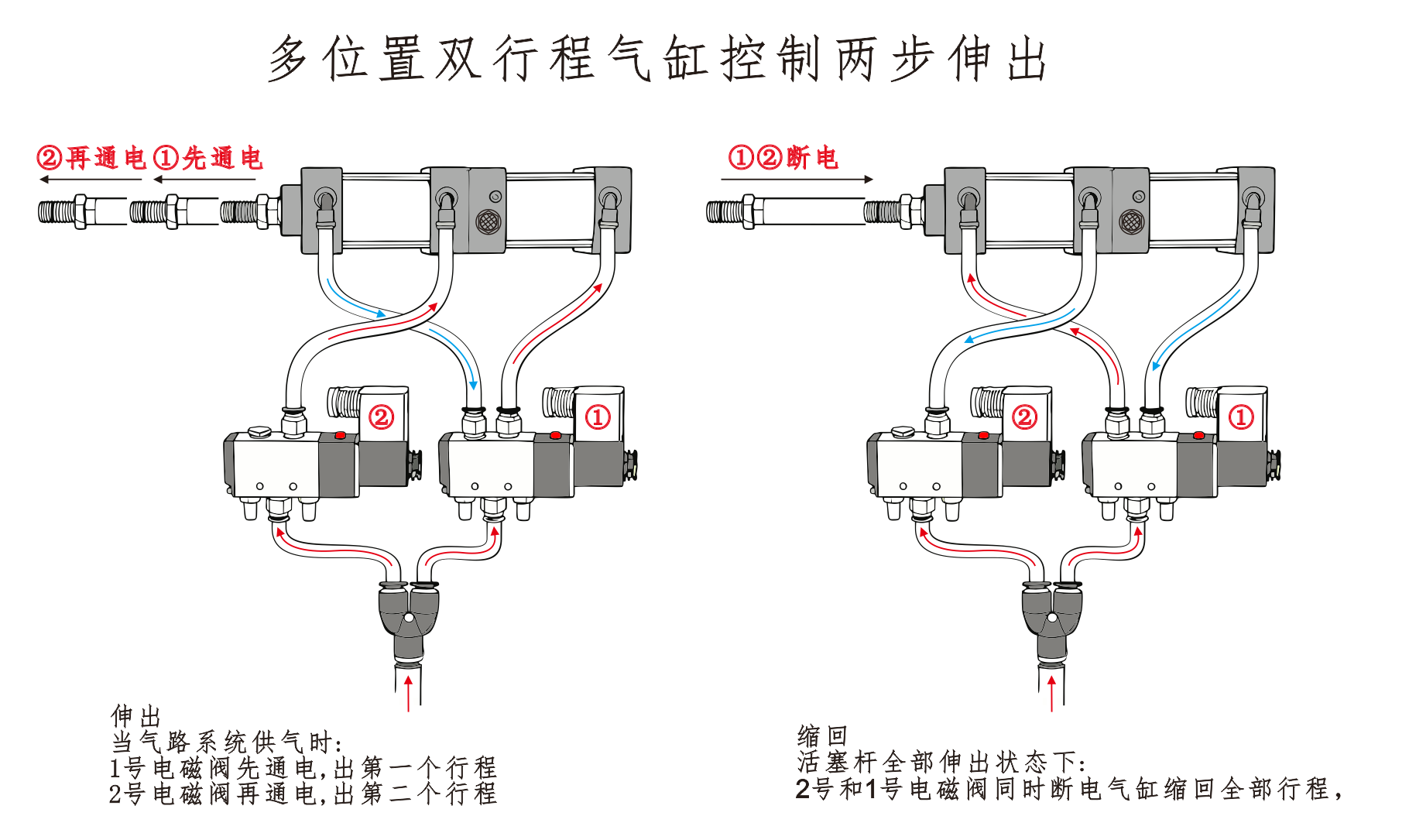

1. এক্সটেনশন

যখন বায়ু সরবরাহ চালু থাকে:

সোলেনয়েড ভালভ নং 1 শক্তিযুক্ত, এবং সিলিন্ডারটি প্রথম স্ট্রোক পর্যন্ত প্রসারিত হয়।

সোলেনয়েড ভালভ নং 2 তখন শক্তিপ্রাপ্ত হয় এবং সিলিন্ডারটি দ্বিতীয় স্ট্রোক পর্যন্ত প্রসারিত হয়।

2. প্রত্যাহার

যখন পিস্টন রড সম্পূর্ণরূপে প্রসারিত হয়:

সোলেনয়েড ভালভ নং 1 এবং নং 2 উভয়ই ডি-এনার্জাইজড, এবং সিলিন্ডার সম্পূর্ণরূপে প্রত্যাহার করে।

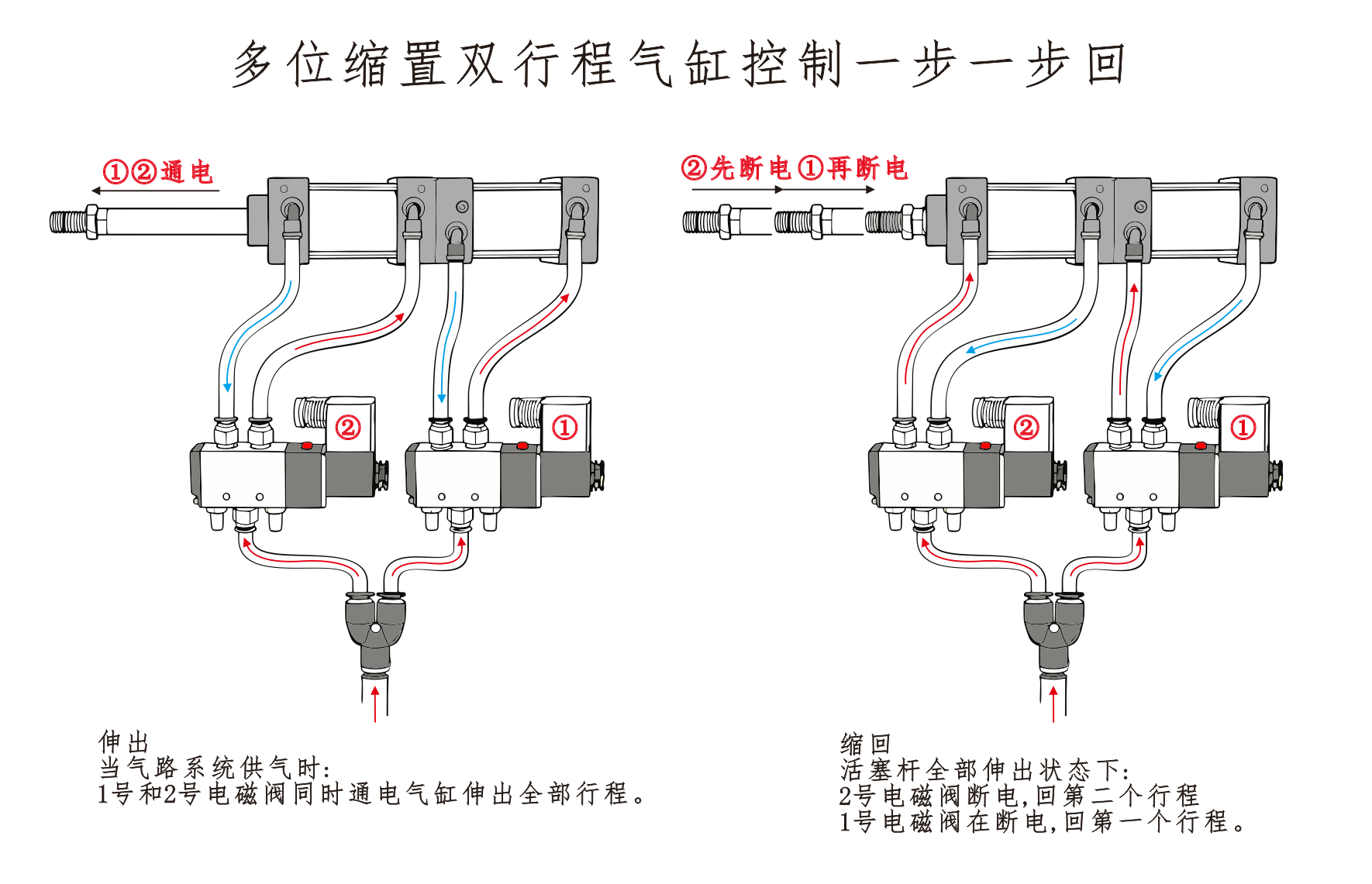

1. এক্সটেনশন (ফরোয়ার্ড স্ট্রোক)

যখন বায়ু সরবরাহ চালু হয়:

সোলেনয়েড ভালভ নং 1 এবং নং 2 একই সময়ে শক্তিপ্রাপ্ত হয়।

সিলিন্ডার রডটি সম্পূর্ণভাবে প্রসারিত না হওয়া পর্যন্ত সমস্ত স্ট্রোকের মাধ্যমে প্রসারিত হয়।

2. প্রত্যাহার (ধাপে ধাপে প্রত্যাবর্তন)

①দ্বিতীয় অবস্থানে ফিরে যান

যখন পিস্টন রড সম্পূর্ণরূপে প্রসারিত হয়:

Solenoid ভালভ নং 2 ডি-এনার্জাইজড, যার ফলে সিলিন্ডারটি দ্বিতীয় অবস্থানে প্রত্যাহার করে।

② প্রথম অবস্থানে ফিরে যান

সোলেনয়েড ভালভ নং 1 ডি-এনার্জাইজড, যার ফলে সিলিন্ডারটি প্রথম অবস্থানে প্রত্যাহার করে এবং রিটার্ন প্রক্রিয়া সম্পূর্ণ করে।
