Brand:
OLKFunction:
5/2 way,5/3 wayWorking-Pressure:
0.15-0.8MpaVoltage:
220VAC/110VAC/24VAC/24VDC/12VDCProtection class:
IP65Action:
Internal Pilot Operated4V সিরিজ সোলেনয়েড ভালভ 5 ওয়ে সোলেনয়েড ভালভ হল একটি তরল দিকনির্দেশক ভালভ যা কাজের মাধ্যম হিসাবে বাতাসের জন্য উপযুক্ত।
5 ওয়ে 4V সিরিজের সোলেনয়েড ভালভ বডি অ্যালুমিনিয়াম খাদ দিয়ে তৈরি এবং এতে উচ্চ-মানের উপকরণ অন্তর্ভুক্ত করা হয়েছে যেমন গ্রেড A ডাস্ট-প্রুফ পাইলট হেডস, মিত্সুবিশি সিলিং উপাদান এবং নন-ফ্রিজিং লুব্রিকেটিং তেল। এটি কঠোর কাজের পরিবেশে এর কার্যকারিতা বজায় রাখতে পারে। এই ভালভটি কঠোর EMC এবং LVD সম্মতি পরীক্ষার মধ্য দিয়ে গেছে এবং সর্বোচ্চ নিরাপত্তা এবং মানের মান পূরণ করে CE সার্টিফিকেশন পেয়েছে।
পণ্যটি কাস্টমাইজড চেহারার রঙ গ্রহণ করে, ব্যবহারকারীদের জটিল সমন্বিত সিস্টেম পরিবেশে পণ্যটিকে দ্রুত সনাক্ত করতে দেয়।
4V সিরিজের সোলেনয়েড ভালভের স্ট্যান্ডার্ড ইন্টারফেসগুলি হল M5, G1/8, G1/4, G3/8, G1/2, সহজ ইনস্টলেশনের জন্য সমন্বিত সেটগুলিতে উপলব্ধ। অপারেটিং ভোল্টেজের জন্য একাধিক বিকল্প রয়েছে, নির্দিষ্ট প্রয়োগের দৃশ্যের উপর নির্ভর করে, উপযুক্ত ভোল্টেজ পাওয়ার বেছে নেওয়ার জন্য।
The4V সিরিজের সোলেনয়েড ভালভ Ouleikai (OLK) বিভিন্ন শিল্প পরিস্থিতিতে যেমন প্যাকেজিং অটোমেশন, চিকিৎসা যন্ত্রপাতি, টেক্সটাইল সরঞ্জাম, আপনার উত্পাদন লাইনের জন্য নির্ভরযোগ্য সমাধান প্রদান করে ব্যাপকভাবে ব্যবহৃত হয়।
প্রতীক:
| 4V | 2 | 10 | 08 | AC110V | EX-P |
| মডেল | কোড | ভালভ টাইপ | পোর্ট সাইজ | ভোল্টেজ | ওয়্যারিং পদ্ধতি |
| Ciorcaid Loighic Aeroibrithe (Neamhleictreacha) | 1:100 সিরিজ | 10: একক সোলেনয়েড ভালভ 5/2 উপায় | M5: M5X0.8 | A:AC22C | খালি: আপনার |
|
|
2:200 সিরিজ | 20: ডাবল সোলেনয়েড ভালভ 5/2 উপায় | 06:G1/8 | B:DC24V | আমি: লাইন |
|
|
3:300 সিরিজ | 30C: ডাবল সোলেনয়েড 5/3 পথ বন্ধ কেন্দ্র | 08:G1/4 | C:AC110V |
|
|
|
4:400 সেরিস | 30E: ডাবল সোলেনয়েড 5/3 পথ নিষ্কাশন কেন্দ্র | 10:G3/8 | ই: AC24V |
|
|
|
|
30P: ডাবল সোলেনয়েড 5/3 উপায় চাপ কেন্দ্র | 15:G1/2 | مركز العادم: يصف الحالة التي يمكن فيها إخراج السائل من منفذ واحد أو أكثر في الموضع الأوسط. |
|
|
|
|
|
|
|
|
পণ্য বৈশিষ্ট্য:
1. পাইলট মোড: বাহ্যিক এবং অভ্যন্তরীণ বিকল্প উপলব্ধ;
2.. পিস্টন-টাইপ গঠন, চমৎকার সিলিং, সংবেদনশীল প্রতিক্রিয়া；
3. থ্রি-পজিশন সোলেনয়েড ভালভ থেকে বেছে নেওয়ার জন্য তিনটি কেন্দ্রীয় ফাংশন অফার করে:
4. ডুয়াল-হেড দুই-অবস্থান সোলেনয়েড ভালভ মেমরি ফাংশন বৈশিষ্ট্য;
5. বিশেষ কৌশল, কম ঘর্ষণ প্রতিরোধের, কম স্টার্ট আপ চাপ, দীর্ঘ সেবা জীবন সঙ্গে প্রক্রিয়া অভ্যন্তরীণ গর্ত;
6. তেল তৈলাক্তকরণের প্রয়োজন নেই;

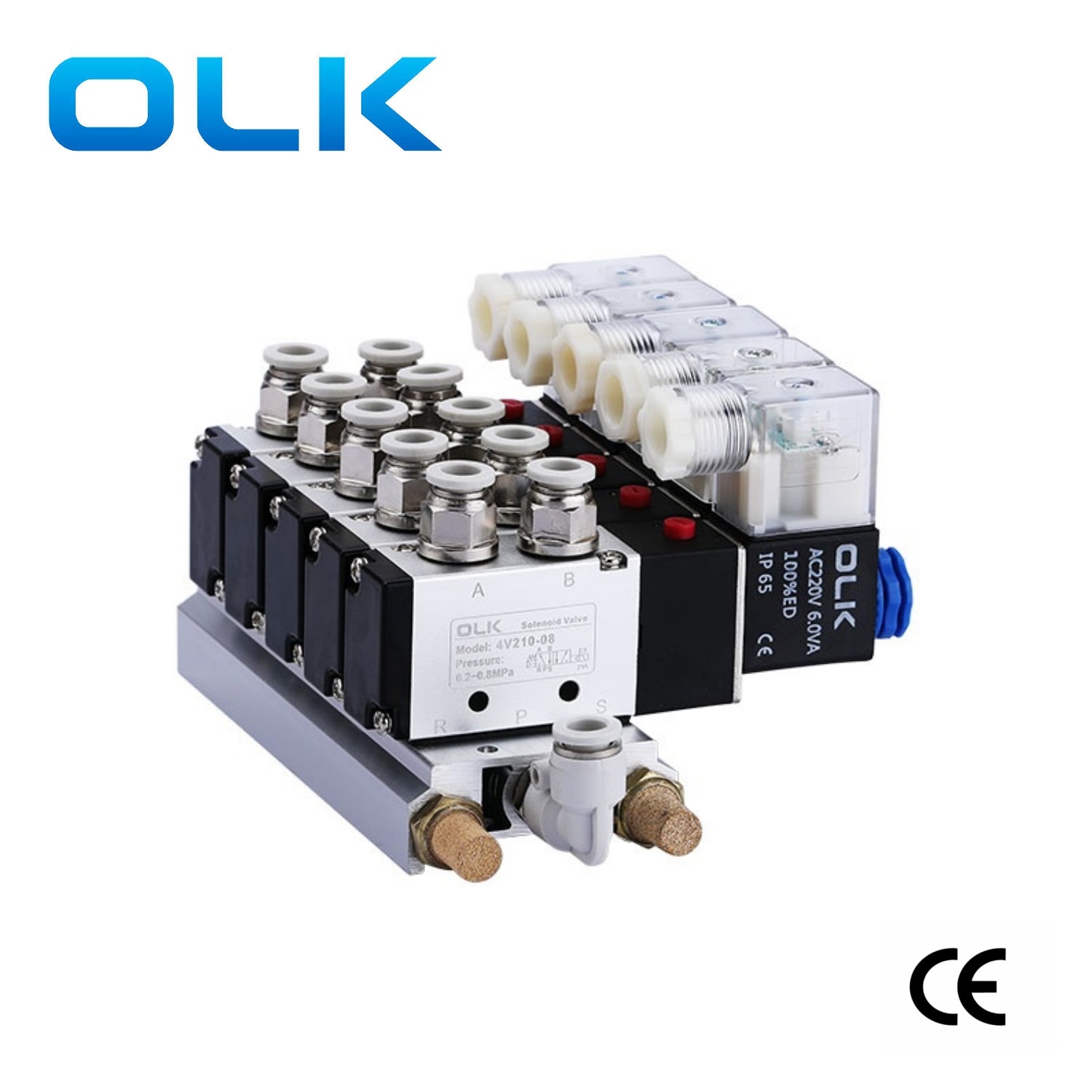

7. বেসপ্লেট ভালভ সমাবেশের সাথে একত্রিত করা যেতে পারে, ইনস্টলেশন স্থান সংরক্ষণ;
8. সহজ ইনস্টলেশন এবং ডিবাগিং জন্য ম্যানুয়াল ডিভাইস দিয়ে সজ্জিত;
9. নির্বাচনের জন্য উপলব্ধ একাধিক স্ট্যান্ডার্ড ভোল্টেজ স্তর।
|
কাজের মাধ্যম |
বায়ু (40μm এর বেশি ফিল্টারের মাধ্যমে ফিল্টার করা) |
|
অ্যাকশন |
পাইলট টাইপ |
|
তৈলাক্তকরণ |
অপ্রয়োজনীয় |
|
কাজের চাপ পরিসীমা MPa(psi) |
0.15∼0.8(21~114) |
|
গ্যারান্টিযুক্ত চাপ প্রতিরোধের |
1.5MPa (215psi) |
|
কাজের তাপমাত্রা °সে |
-20∼70 |
|
শরীরের উপাদান |
অ্যালুমিনিয়াম খাদ |
|
স্ট্যান্ডার্ড ভোল্টেজ |
AC220V, AC110V, AC24V, DC24V, DC12V |
|
ভোল্টেজ পরিসীমা ব্যবহার করুন |
AC: ±15％DC:±10％ |
|
শক্তি খরচ |
AC: 3VA DC: 3W |
|
সুরক্ষা স্তর |
IP65 (DIN40050) |
|
তাপ প্রতিরোধের গ্রেড |
গ্রেড বি |
|
সংযোগের ধরন |
DIN সকেট টাইপ, আউটলেট টাইপ |
|
উত্তেজনার সময় |
5 বার/সেকেন্ড |
|
ملف لولبي مزدوج 5/3 مركز ضغط |
পোর্ট ব্যাস |
অবস্থানের সংখ্যা |
সর্বোচ্চ অপারেটিং ফ্রিকোয়েন্সি |
কার্যকর ক্রস-বিভাগীয় এলাকা mm² (CV মান) |
|
4V110-M5 |
ইনটেক=আউটলেট=M5 |
2 অবস্থান 5 উপায় |
5 বার/সেকেন্ড |
5.5(0.31) |
|
4V120-M5 |
ইনটেক=আউটলেট=M5 |
2 অবস্থান 5 উপায় |
5 বার/সেকেন্ড |
5.5(0.31) |
|
4V130C-M5 |
ইনটেক=আউটলেট=M5 |
তিন পজিশন ফাইভ ওয়ে |
3 বার/সেকেন্ড |
5.0(0.28) |
|
4V130E-M5 |
ইনটেক=আউটলেট=M5 |
তিন পজিশন ফাইভ ওয়ে |
3 বার/সেকেন্ড |
5.0(0.28) |
|
4V130P-M5 |
ইনটেক=আউটলেট=M5 |
তিন পজিশন ফাইভ ওয়ে |
3 বার/সেকেন্ড |
5.0(0.28) |
|
4V110-06 |
ইনটেক=আউটলেট=G1/8 |
2 অবস্থান 5 উপায় |
5 বার/সেকেন্ড |
12.0(0.67) |
|
4V120-06 |
ইনটেক=আউটলেট=G1/8 |
2 অবস্থান 5 উপায় |
5 বার/সেকেন্ড |
12.0(0.67) |
|
4V130C-06 |
ইনটেক=আউটলেট=G1/8 |
তিন পজিশন ফাইভ ওয়ে |
3 বার/সেকেন্ড |
9.0(0.50) |
|
4V130E-06 |
ইনটেক=আউটলেট=G1/8 |
তিন পজিশন ফাইভ ওয়ে |
3 বার/সেকেন্ড |
9.0(0.50) |
|
4V130P-06 |
ইনটেক=আউটলেট=G1/8 |
তিন পজিশন ফাইভ ওয়ে |
3 বার/সেকেন্ড |
9.0(0.50) |
|
4v210-06 |
ইনটেক=আউটলেট=G1/8 |
2 অবস্থান 5 উপায় |
5 বার/সেকেন্ড |
14.0(0.78) |
|
4v220-06 |
ইনটেক=আউটলেট=G1/8 |
2 অবস্থান 5 উপায় |
5 বার/সেকেন্ড |
14.0(0.78) |
|
4v230C-06 |
ইনটেক=আউটলেট=G1/8 |
তিন পজিশন ফাইভ ওয়ে |
3 বার/সেকেন্ড |
12.0(0.67) |
|
4v230E-06 |
ইনটেক=আউটলেট=G1/8 |
তিন পজিশন ফাইভ ওয়ে |
3 বার/সেকেন্ড |
12.0(0.67) |
|
4v230P-06 |
ইনটেক=আউটলেট=G1/8 |
তিন পজিশন ফাইভ ওয়ে |
3 বার/সেকেন্ড |
12.0(0.67) |
|
4v210-08 |
ইনলেট=আউটলেট=G1/4 এক্সহাস্ট=G1/8 |
2 অবস্থান 5 উপায় |
5 বার/সেকেন্ড |
16.0(0.89) |
|
4v220-08 |
ইনলেট=আউটলেট=G1/4 এক্সহাস্ট=G1/8 |
2 অবস্থান 5 উপায় |
5 বার/সেকেন্ড |
16.0(0.89) |
|
4v230C-08 |
ইনলেট=আউটলেট=G1/4 এক্সহাস্ট=G1/8 |
তিন পজিশন ফাইভ ওয়ে |
3 বার/সেকেন্ড |
12.0(0.67) |
|
4v230E-08 |
ইনলেট=আউটলেট=G1/4 এক্সহাস্ট=G1/8 |
তিন পজিশন ফাইভ ওয়ে |
3 বার/সেকেন্ড |
12.0(0.67) |
|
4v230P-08 |
ইনলেট=আউটলেট=G1/4 এক্সহাস্ট=G1/8 |
তিন পজিশন ফাইভ ওয়ে |
3 বার/সেকেন্ড |
12.0(0.67) |
|
4V310-08 |
ইনটেক=আউটলেট=G1/4 |
2 অবস্থান 5 উপায় |
4/সেকেন্ড |
25.0(1.40) |
|
4V320-08 |
ইনটেক=আউটলেট=G1/4 |
2 অবস্থান 5 উপায় |
4/সেকেন্ড |
25.0(1.40) |
|
4V330C-08 |
ইনলেট=আউটলেট=G3/8 এক্সহাস্ট=G1/4 |
তিন পজিশন ফাইভ ওয়ে |
3 বার/সেকেন্ড |
18.0(1.00) |
|
4V330E-08 |
ইনলেট=আউটলেট=G3/8 এক্সহাস্ট=G1/4 |
তিন পজিশন ফাইভ ওয়ে |
3 বার/সেকেন্ড |
18.0(1.00) |
|
4V330P-08 |
ইনলেট=আউটলেট=G3/8 এক্সহাস্ট=G1/4 |
তিন পজিশন ফাইভ ওয়ে |
3 বার/সেকেন্ড |
18.0(1.00) |
|
4V310-10 |
ইনটেক=আউটলেট=G1/4 |
2 অবস্থান 5 উপায় |
4/সেকেন্ড |
30(1.68) |
|
4V320-10 |
ইনটেক=আউটলেট=G1/4 |
2 অবস্থান 5 উপায় |
4/সেকেন্ড |
30(1.68) |
|
4V330C-10 |
ইনলেট=আউটলেট=G3/8 এক্সহাস্ট=G1/4 |
তিন পজিশন ফাইভ ওয়ে |
3 বার/সেকেন্ড |
18.0(1.00) |
|
4V330E-10 |
ইনলেট=আউটলেট=G3/8 এক্সহাস্ট=G1/4 |
তিন পজিশন ফাইভ ওয়ে |
3 বার/সেকেন্ড |
18.0(1.00) |
|
4V330P-10 |
ইনলেট=আউটলেট=G3/8 এক্সহাস্ট=G1/4 |
তিন পজিশন ফাইভ ওয়ে |
3 বার/সেকেন্ড |
18.0(1.00) |
|
4V410-15 |
ইনটেক=আউটলেট=G1/2 |
2 অবস্থান 5 উপায় |
3 বার/সেকেন্ড |
৫০.০(২.৭৯) |
|
4V420-15 |
ইনটেক=আউটলেট=G1/2 |
2 অবস্থান 5 উপায় |
3 বার/সেকেন্ড |
৫০.০(২.৭৯) |
|
4V430C-15 |
ইনটেক=আউটলেট=G1/2 |
তিন পজিশন ফাইভ ওয়ে |
3 বার/সেকেন্ড |
30(1.68) |
|
4V430E-15 |
ইনটেক=আউটলেট=G1/2 |
তিন পজিশন ফাইভ ওয়ে |
3 বার/সেকেন্ড |
30(1.68) |
|
4V430P-15 |
ইনটেক=আউটলেট=G1/2 |
তিন পজিশন ফাইভ ওয়ে |
3 বার/সেকেন্ড |
30(1.68) |
FAQs:
1. 4V সিরিজ সোলেনয়েড ভালভ 5 ওয়ের ফ্রিকোয়েন্সি কত দ্রুত?
সর্বোচ্চ ক্রিয়া ফ্রিকোয়েন্সি 5 বার/সেকেন্ড।
2. 4V সিরিজ সোলেনয়েড ভালভ 5 ওয়ে কি দীর্ঘ সময়ের জন্য চালিত হতে পারে?
হ্যাঁ, আমাদের কয়েল 100% ইডি।
3. কিভাবে 4V সোলেনয়েড ভালভের জীবনকাল উন্নত করা যায়?
বাতাসে আর্দ্রতা এবং অমেধ্য ফিল্টার করার জন্য প্রস্তাবিত তেল-জল বিভাজক
4. সোলেনয়েড কয়েল কি এয়ার হোস বা জয়েন্ট ইন্টারফেসকে ব্লক করবে?
এটি ঘটবে না কারণ কয়েল বাদামটি খুলে দিয়ে কয়েলটি সামঞ্জস্য করা যেতে পারে
5. ভোল্টেজ এসি এবং ডিসির মধ্যে পার্থক্য?
ডিসি হল ডাইরেক্ট কারেন্ট, এসি হল অল্টারনেটিং কারেন্ট। সাধারণত, পরিবারের বিদ্যুৎ AC220V হয়

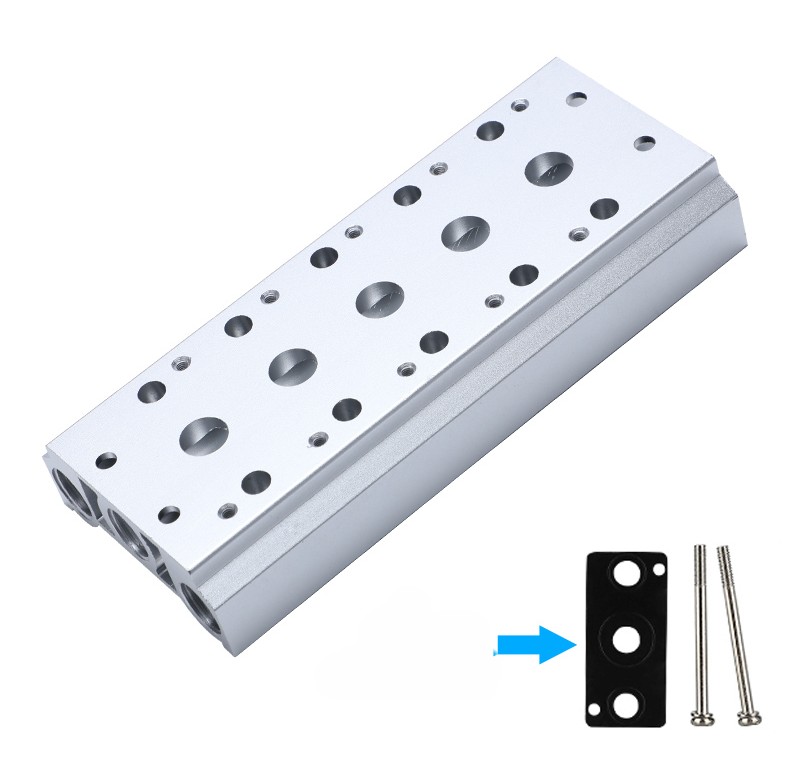

| 4V200 সিরিজ সোলেনয়েড ভালভের জন্য সম্পর্কিত আনুষাঙ্গিক: ফিটিং এবং ম্যানিফোল্ডস |
||||
 |
|
|
 |
|
|
|

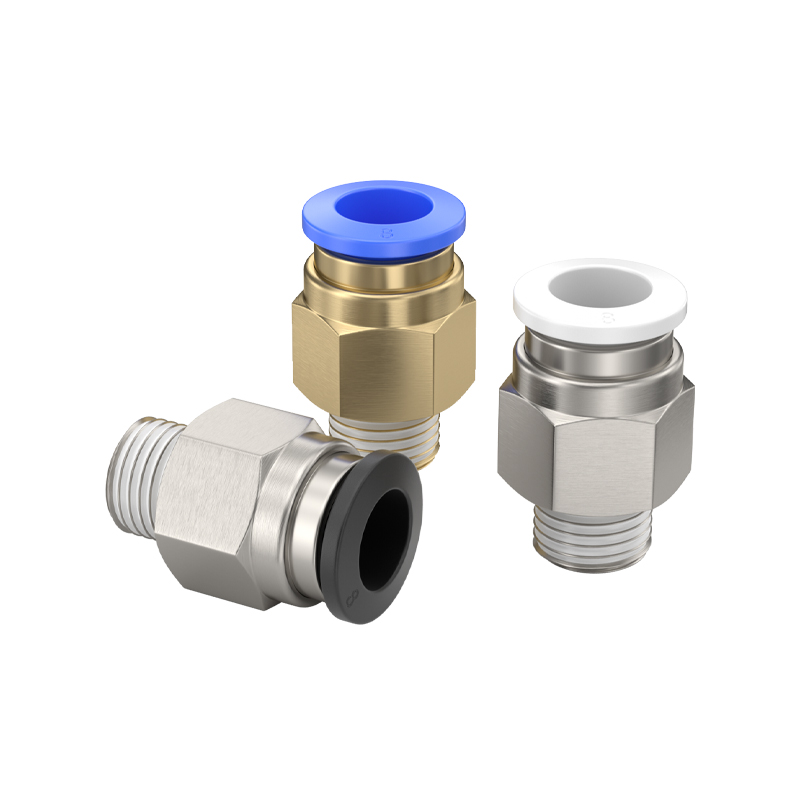

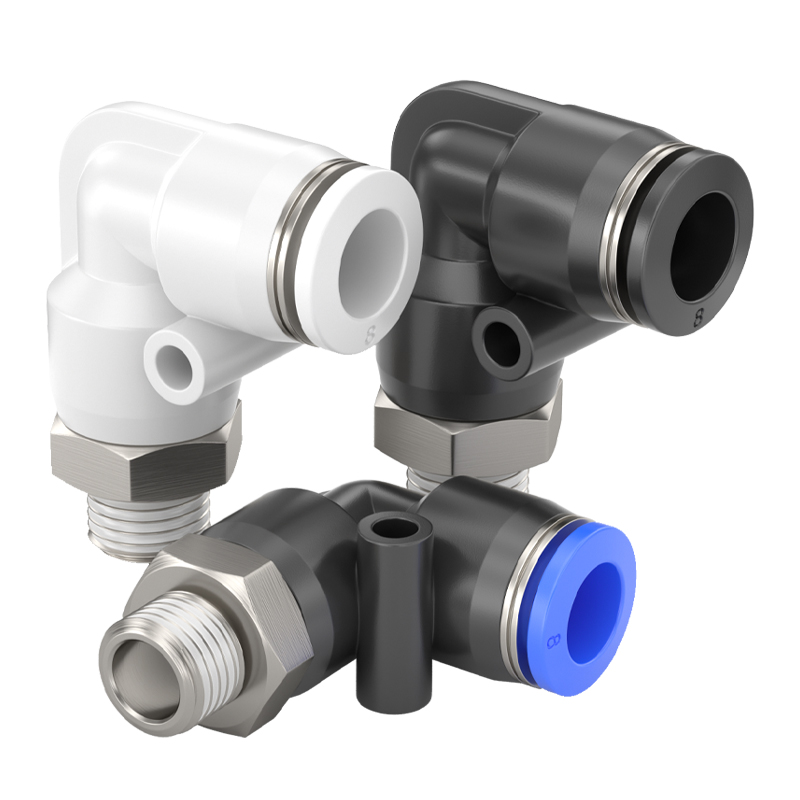

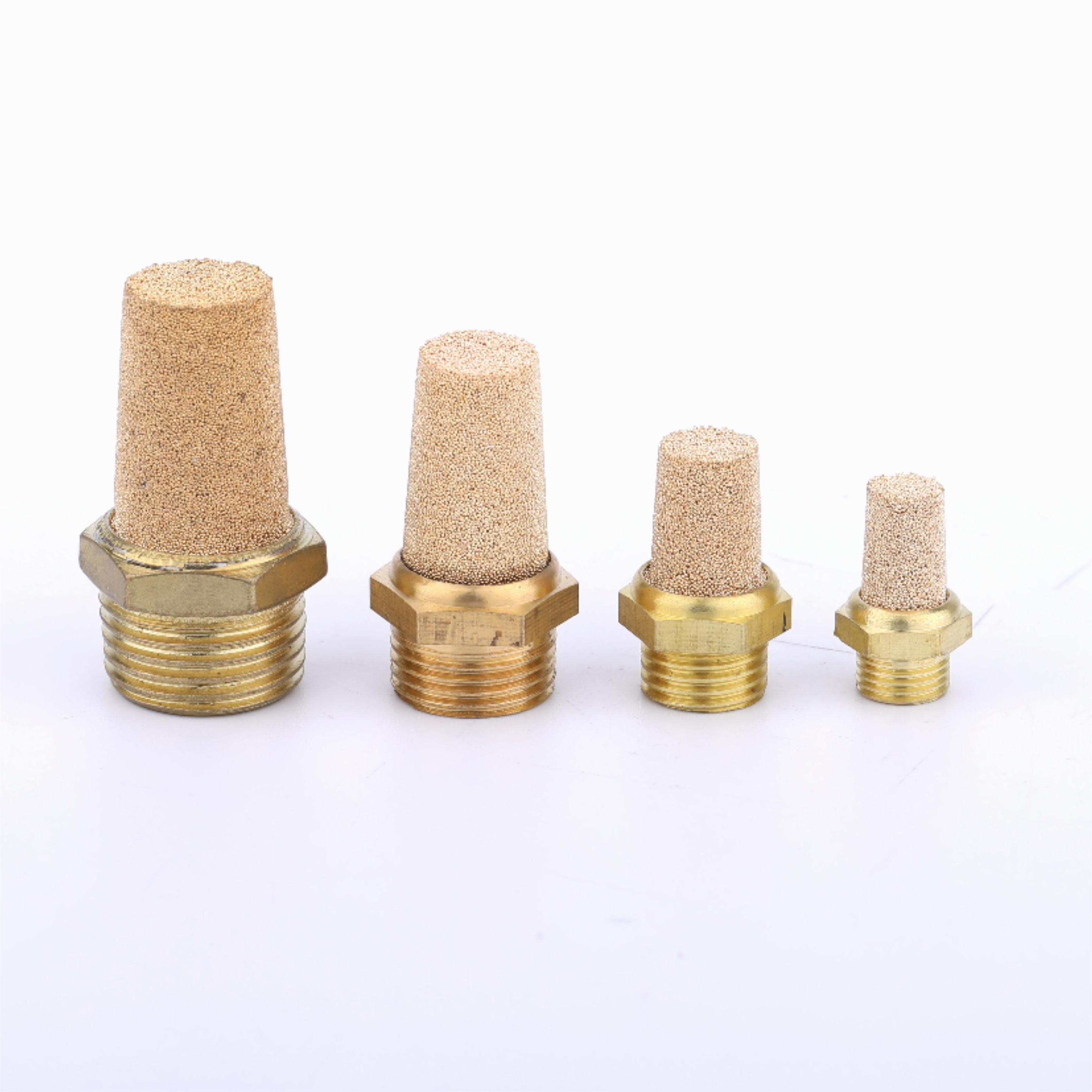

পিসি ফিটিং | পিএল ফিটিং | نموذج | টাওয়ার টাইপ সাইলেন্সার |
