ওলিকাই এম 3 সিরিজ এয়ারট্যাক-টাইপ 3/2 ওয়ে মেকানিকাল ভালভের 2 টি অপারেটিং স্টেট এবং 3 টি পাথ নির্বাচন রয়েছে M এম 3 মেকানিকাল ভালভ ডিফ্রেন্ট নিউম্যাটিক নিয়ন্ত্রণের দৃশ্যের জন্য উপযুক্ত P এবং প্যাকেজিং লাইন।
প্রতীক:
Ording কোড
এম 3
প্রধানমন্ত্রী
210
06
R
সিরিজ
বোতাম প্রকার
কোড
বন্দরের আকার
বোতাম রঙ
এম 3: এমএসরি 2 পজিশন 3 উপায়

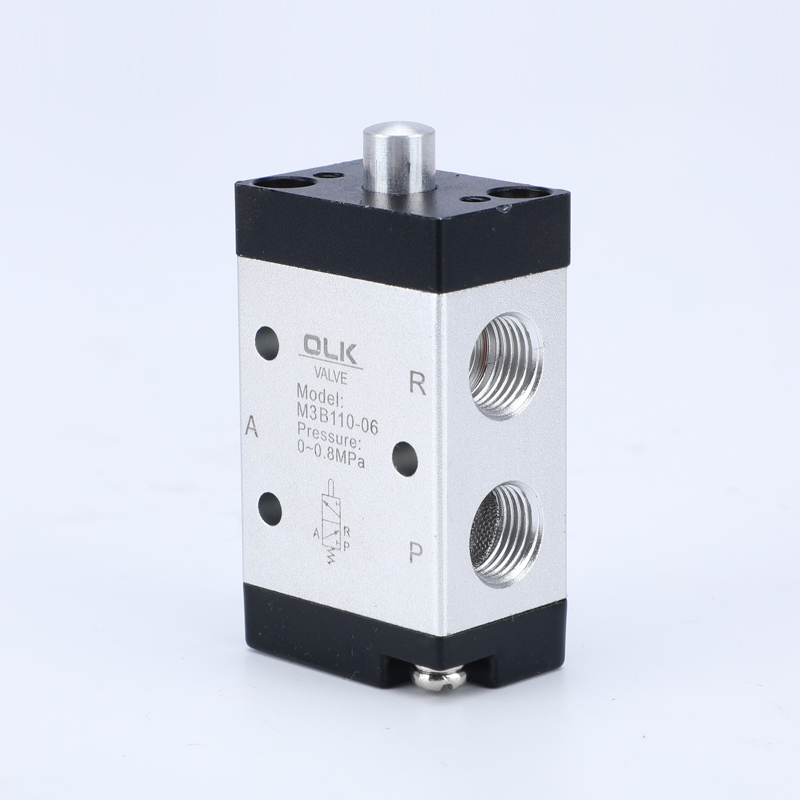

বি: বেসিক টাইপ (এম 3 বি)
110: 110 সিরিজ একক নিয়ন্ত্রণ
100: 06: জি 1/8
পিএল: লাল

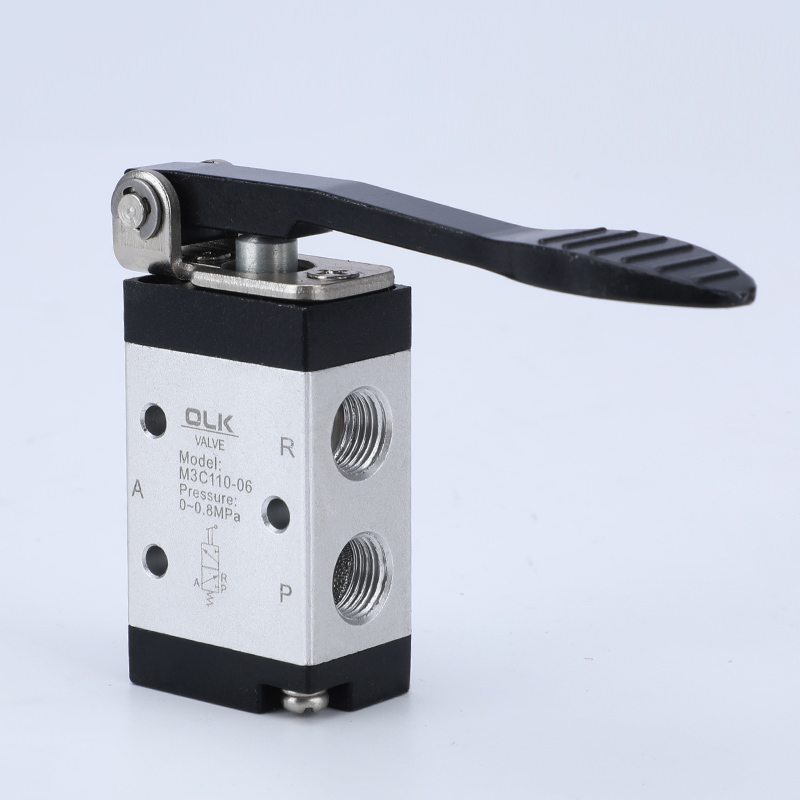

সি: লং হ্যান্ডেল টাইপ (এম 3 সি)
210: 210 সিরিজ একক নিয়ন্ত্রণ
200: 06: জি 1/8
পিপি/পিএফ/প্রধানমন্ত্রী/এইচএস: লাল সবুজ কালো

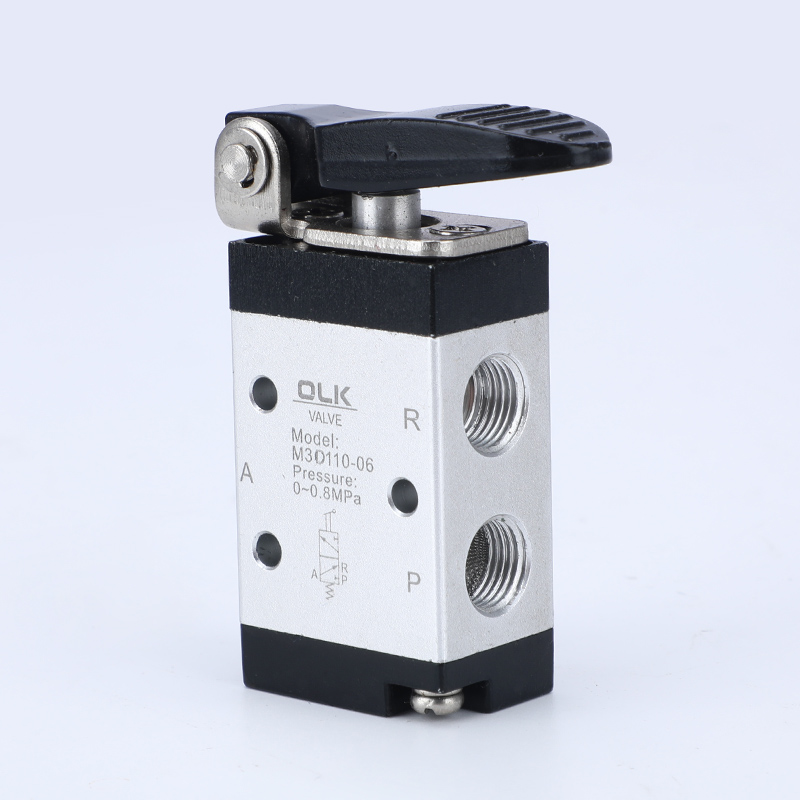

ডি: শর্ট হ্যান্ডেল টাইপ (এম 3 ডি)
200: 08: জি 1/4

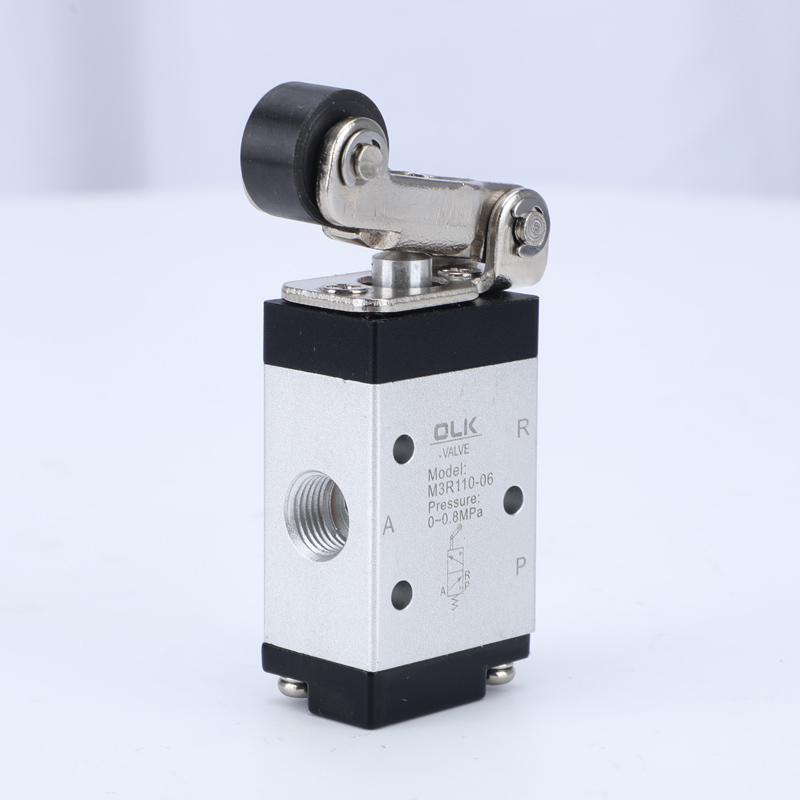

আর: রোলার লিভার টাইপ (এম 3 আর)

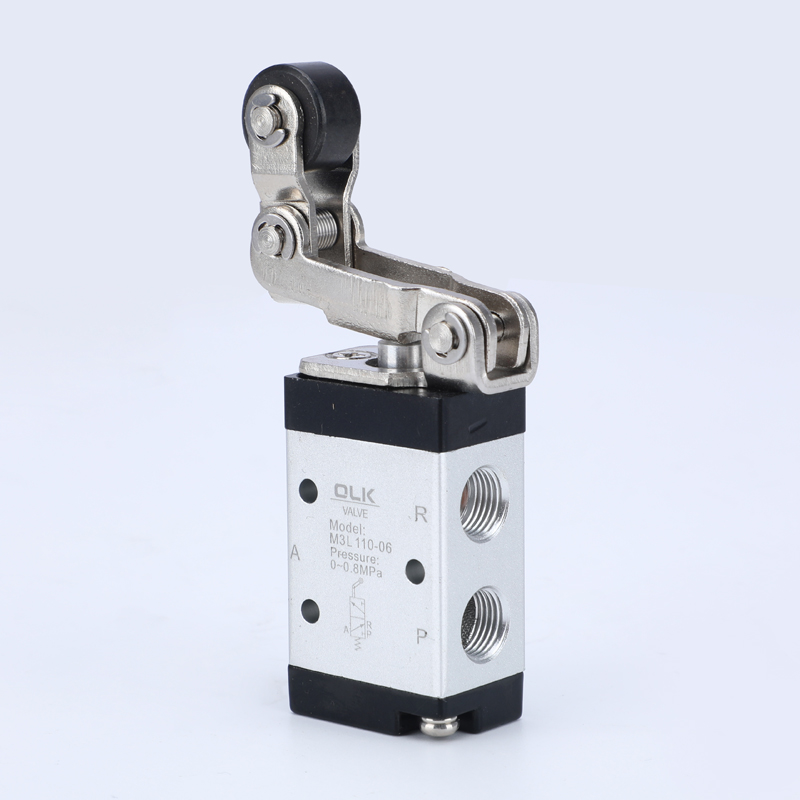

এল: একমুখী রোলার লিভার টাইপ (এম 3 এল)

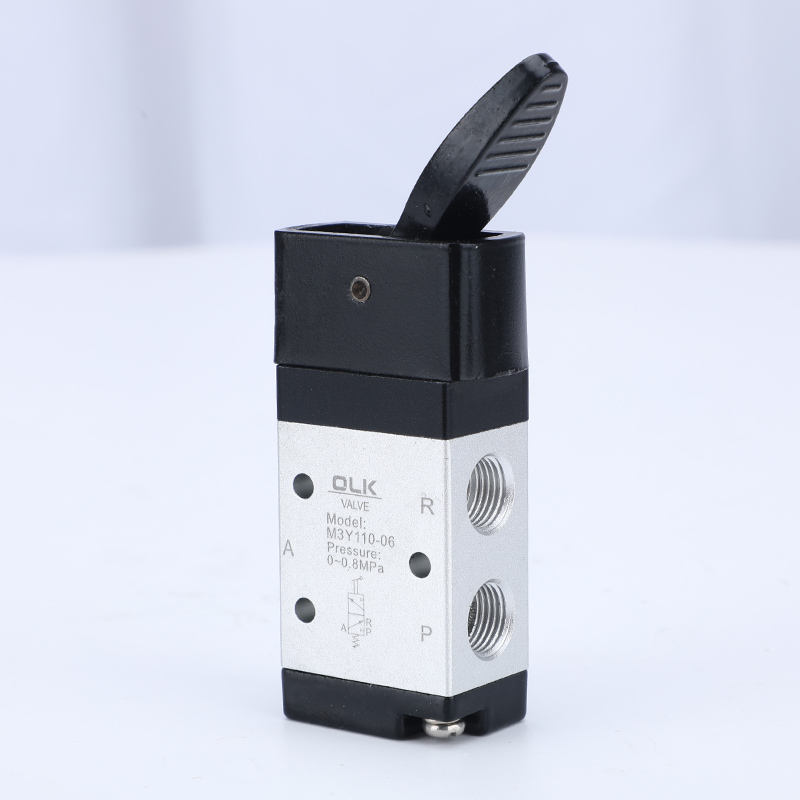

ওয়াই: রকার আর্ম টাইপ (এম 3 ওয়াই)

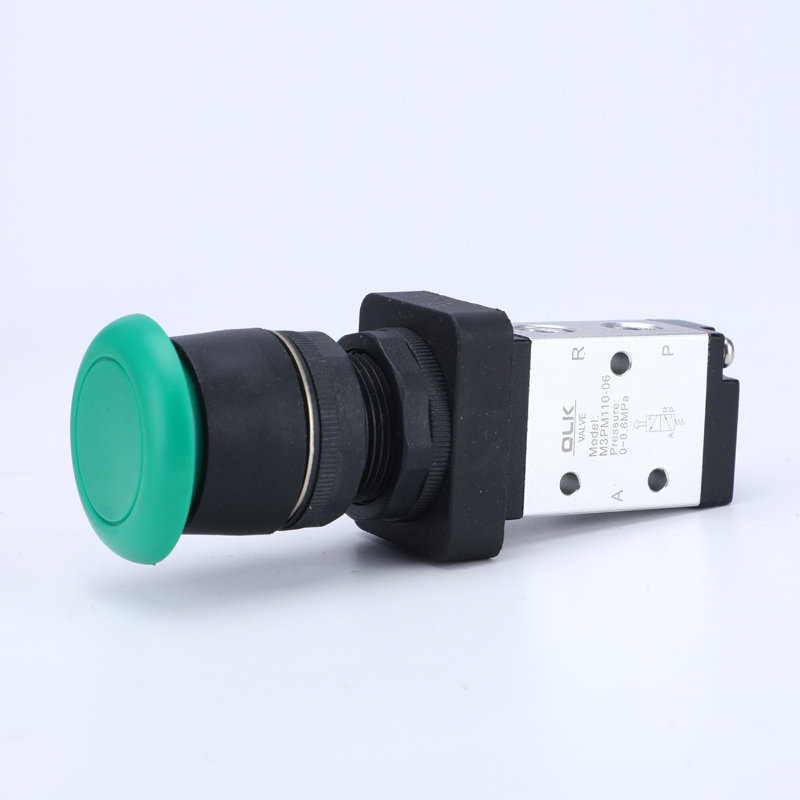

প্রধানমন্ত্রী: মাশরুমের মাথা বোতামের ধরণ (এম 3 পিএম)

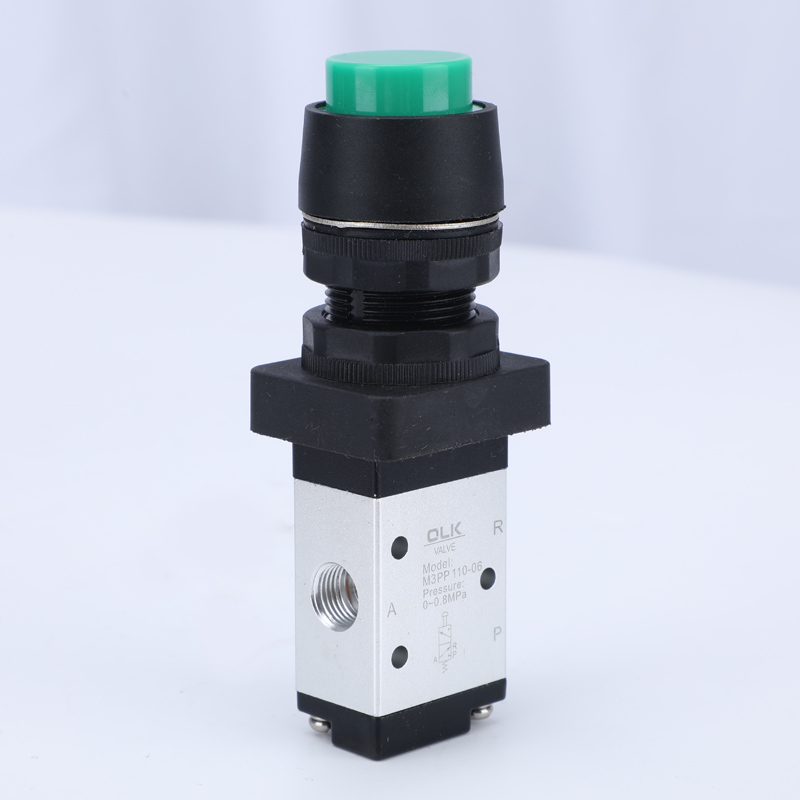

পিপি: উত্থিত মাথা বোতামের ধরণ (এম 3 পিপি)

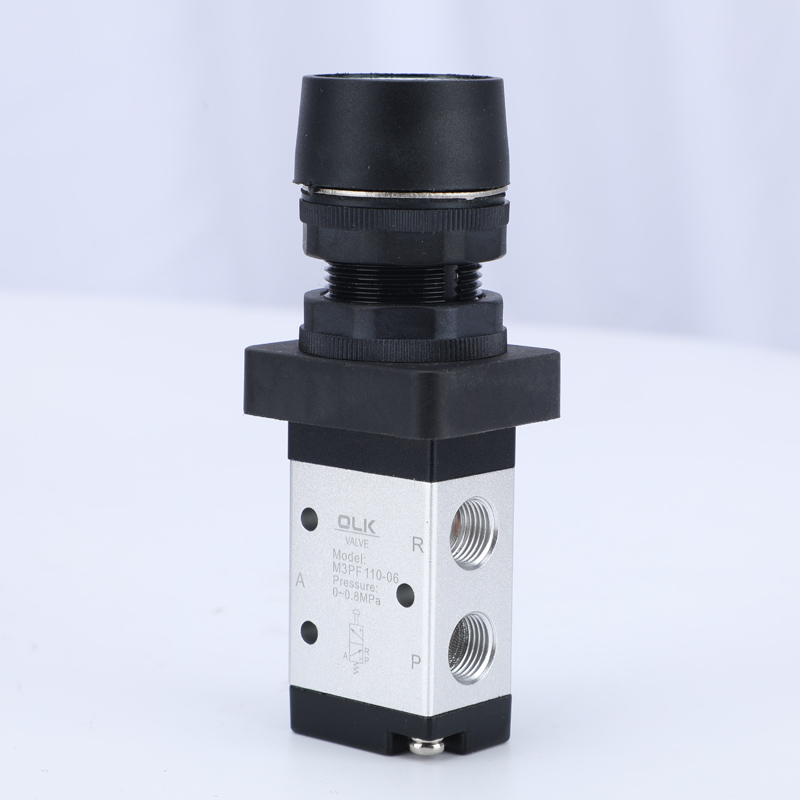

পিএফ: ফ্ল্যাট হেড বোতামের ধরণ (এম 3 পিএফ)

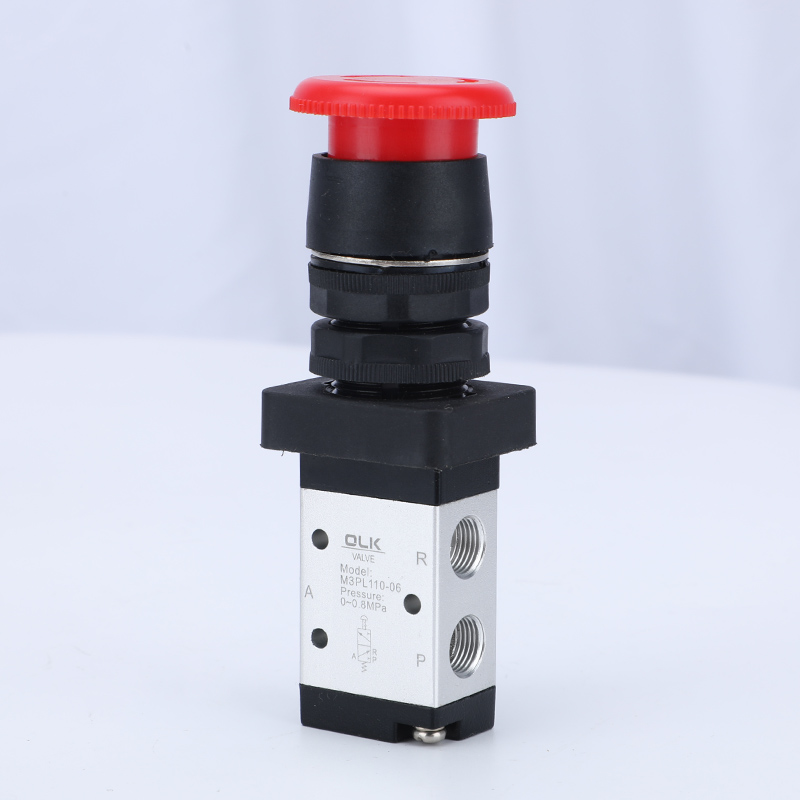

পিএল: জরুরী স্টপ ইমপ্যাক্ট বোতাম প্রকার (এম 3 পিএল)
এইচএস: নির্বাচক প্রকার (এম 3 এইচএস)
1। এক্সস্টাস্ট পোর্টটি শরীরে অবস্থিত, শব্দ এবং দূষণ হ্রাস করতে একটি মাফলার স্থাপনের সুবিধার্থে।
2। এম 3 বি, এম 3 আর, এবং এম 3 এল সিরিজের বাহ্যিক প্রক্রিয়া দ্বারা সরবরাহিত স্যুইচিংয়ের জন্য বাহ্যিক বাহিনী প্রয়োজন, অবস্থান সনাক্তকরণ বা স্ট্রোক সুইচগুলির জন্য উপযুক্ত।
3। এম 3 সি, এম 3 ডি, এম 3 ওয়াই, এম 3 পিএফ, এম 3 পিএম, এম 3 পিপি, এবং এম 3 পিএলএম 3 এইচএস সিরিজ ম্যানুয়ালি পরিচালিত হয়, বিভিন্ন শর্তে সুবিধাজনক ব্যবহারের জন্য বিভিন্ন কাঠামোগত নিয়ন্ত্রণের হেডগুলির সাথে বিভিন্ন কাঠামোগত আকার রয়েছে।
4। পিস্টন-টাইপ কাঠামো, নিয়ন্ত্রণ শক্তি কাজের চাপ (যেমন, কোনও পিছনে কোনও চাপ নেই), অভ্যন্তরীণ রিং সিলিং, দুর্দান্ত সিলিং এবং নমনীয় স্যুইচিং দ্বারা প্রভাবিত হয় না।
5 .. তেল তৈলাক্তকরণের প্রয়োজন নেই।
6। সুবিধাজনক ইনস্টলেশন এবং একাধিক পজিশন মাউন্টিং সহ ব্যবহার করুন।
।
|
মডেল |
এম 3 বি |
এম 3 সি |
এম 3 ডি |
এম 3 আর |
এম 3 এল |
M3y |
M3 pm |
এম 3 পিপি |
এম 3 পিএফ |
এম 3 পিএল |
এম 3 এইচএস |
|
|
কাজের মাধ্যম |
এয়ার （40μm এর বেশি ফিল্টার স্ক্রিনের মাধ্যমে ফিল্টার） |
|||||||||||
|
অ্যাকশন মোড |
বাহ্যিক নিয়ন্ত্রণ সরাসরি অভিনয় প্রকার |
|||||||||||
|
বন্দরের আকার |
05: এম 5; 06: জি 1/8; 08: জি 1/4 |
|||||||||||
|
কার্যকর ক্রস-বিভাগীয় অঞ্চল |
মিনি |
05: 2.5 মিমি （সিভি = 0.14） |
||||||||||
|
110 |
06: 8.0 মিমি （সিভি = 0.45） |
|||||||||||
|
210 |
06: 9.0 মিমি （সিভি = 0.5）; 0.8: 12.0 মিমি （সিভি = 0.67） |
|||||||||||
|
অবস্থান |
3/2 পোর্ট |
|||||||||||
|
প্রয়োজন নেই |
||||||||||||
|
চাপ পরিসীমা |
0-1.0 এমপিএ (0-145psi) |
|||||||||||
|
প্রুফ চাপ |
1.5 এমপিএ (215psi) |
|||||||||||
|
জাগ্রত চাপ |
‘-20-70 ℃ |
|||||||||||
|
শরীরের উপাদান |
অ্যালুমিনিয়াম খাদ |
|||||||||||
সতর্কতা
1) নিয়ন্ত্রণ অংশটি ইঞ্জিনিয়ারিং প্লাস্টিকের তৈরি, এবং কেবল ম্যানুয়াল অপারেশন অনুমোদিত। ভালভটি স্যুইচ করতে ধাতব প্রভাব ব্যবহার করবেন না।
2) এম 3 বি, এম 3 সি, এম 3 ডি, এম 3 পিএম, এম 3 পিএফ, এবং এম 3 পিপি সিরিজ স্বয়ংক্রিয়ভাবে পুনরায় সেট করা হয়। এম 3 ওয়াই, এম 3 এইচএস এবং এম 3 পিএল ম্যানুয়াল ভালভগুলি ম্যানুয়ালি পুনরায় সেট করা হয়। ট্রেজার অবস্থানে এম 3 পিএল টিপানোর পরে, রোটারি গিঁটটি পুনরায় সেট করার জন্য ঘোরানো দরকার।
3) বিপরীত স্ট্রোকের দিকে মনোযোগ দিন। যখন কোনও বাহ্যিক শক্তি ভালভকে বিপরীত করে তোলে, তখন বেসিক বিপরীত স্ট্রোকটি নিয়ন্ত্রণ স্ট্রোক টেবিলের মধ্যে উল্লিখিত বিপরীত স্ট্রোকের পরিসীমা অতিক্রম করা উচিত নয়, অন্যথায় এটি ভালভের দেহের ক্ষতি করতে পারে।
4) এম 3 এল ওয়ান-ওয়ে রোলার ভালভ কেবল এক দিকে স্যুইচ করতে পারে (ডান থেকে বামে আঘাত)। অন্য দিকে অবৈধ প্রভাব (বাম থেকে ডান বাঁকা)।
5) কন্ট্রোল হেড সংমিশ্রণটি আলাদাভাবে অর্ডার করা যেতে পারে।
FAQS:
কোন পণ্যগুলি এম 3 সিরিজের যান্ত্রিক ভালভ একই ফাংশনটির সাথে প্রতিস্থাপন করতে পারে?
ওএলকের এম 3 সিরিজ মেকানিকাল ভালভ এয়ারট্যাকের এম 3 সিরিজ মেকানিকাল ভালভ প্রতিস্থাপন করতে পারে
এম 3 সিরিজের থ্রেড কী?
এম 3-210-08 মেকানিকাল ভালভ থ্রেড জি 1/4 এবং এম 3-110-06/এম 3-210-06 জি 1/8
এম 5 এবং এম 3 বায়ুসংক্রান্ত নিয়ন্ত্রণ ভালভের মধ্যে পার্থক্য কী?
এম 5 মেকানিকাল ভালভ 2 পজিশন 5 উপায়; এম 3 মেকানিকাল ভালভ 2 পোস্ট 3 উপায়।
এম 3 পুশ বোতামের আকারটি কী?
এম 3 মেকানিকাল ভালভ বোতামের আকার 22 মিমি
পুশ বোতামে কয়টি রঙ বেছে নেওয়া যেতে পারে?
প্রধানমন্ত্রী, পিপি, পিএফের চারটি রঙ বেছে নিতে হবে: আর লাল; জি সবুজ; বি কালো।
