সিলিন্ডার চৌম্বকীয় স্যুইচটি এয়ার সিলিন্ডার স্ট্রোকের অবস্থান সনাক্ত করতে ব্যবহৃত হয়, স্ট্রোকের উভয় প্রান্তে মেশিন কন্ট্রোল ভালভ বা স্ট্রোক সুইচ এবং তাদের মাউন্টিং বন্ধনীগুলির প্রয়োজন হয় না এবং পিস্টন রডের শেষে সংঘর্ষের ব্লকগুলির প্রয়োজন ছাড়াই, এটি ব্যবহার করা সহজ এবং কাঠামোতে কমপ্যাক্ট করে তোলে। উচ্চ নির্ভরযোগ্যতা, দীর্ঘ জীবনকাল, স্বল্প ব্যয় এবং স্বল্প স্যুইচ প্রতিক্রিয়া সময়, তাই এটি ব্যাপকভাবে ব্যবহৃত হয়েছে।
ওএলকে পরামর্শ দেওয়ার সময় পরামর্শ দেওয়ার সময়, এটি লক্ষ করা গুরুত্বপূর্ণ যে সিলিন্ডার চৌম্বকীয় স্যুইচটি শক্তিশালী চৌম্বকীয় ক্ষেত্রগুলির সাথে ডিভাইসের কাছে ইনস্টল করা উচিত নয়। চৌম্বকীয় স্যুইচগুলিতে সজ্জিত দুটি বায়ুসংক্রান্ত সিলিন্ডারগুলি সমান্তরালভাবে সরানো হয়, চৌম্বকীয় হস্তক্ষেপ রোধ করতে, দূরত্ব 40 মিমি এর চেয়ে বেশি হওয়া উচিত। চৌম্বকীয় স্যুইচের অবস্থানটি অফসেট কিনা তা নিয়মিত পরীক্ষা করা প্রয়োজন।
· বুদ্ধিমান সেন্সিং
· চৌম্বকীয় স্থায়িত্ব, সংবেদনশীল অন্তর্ভুক্তি
Plist ইনস্টল করা সহজ, সিলিন্ডার স্ট্রোক বরাবর যে কোনও অবস্থানে ইনস্টল করা যেতে পারে
|

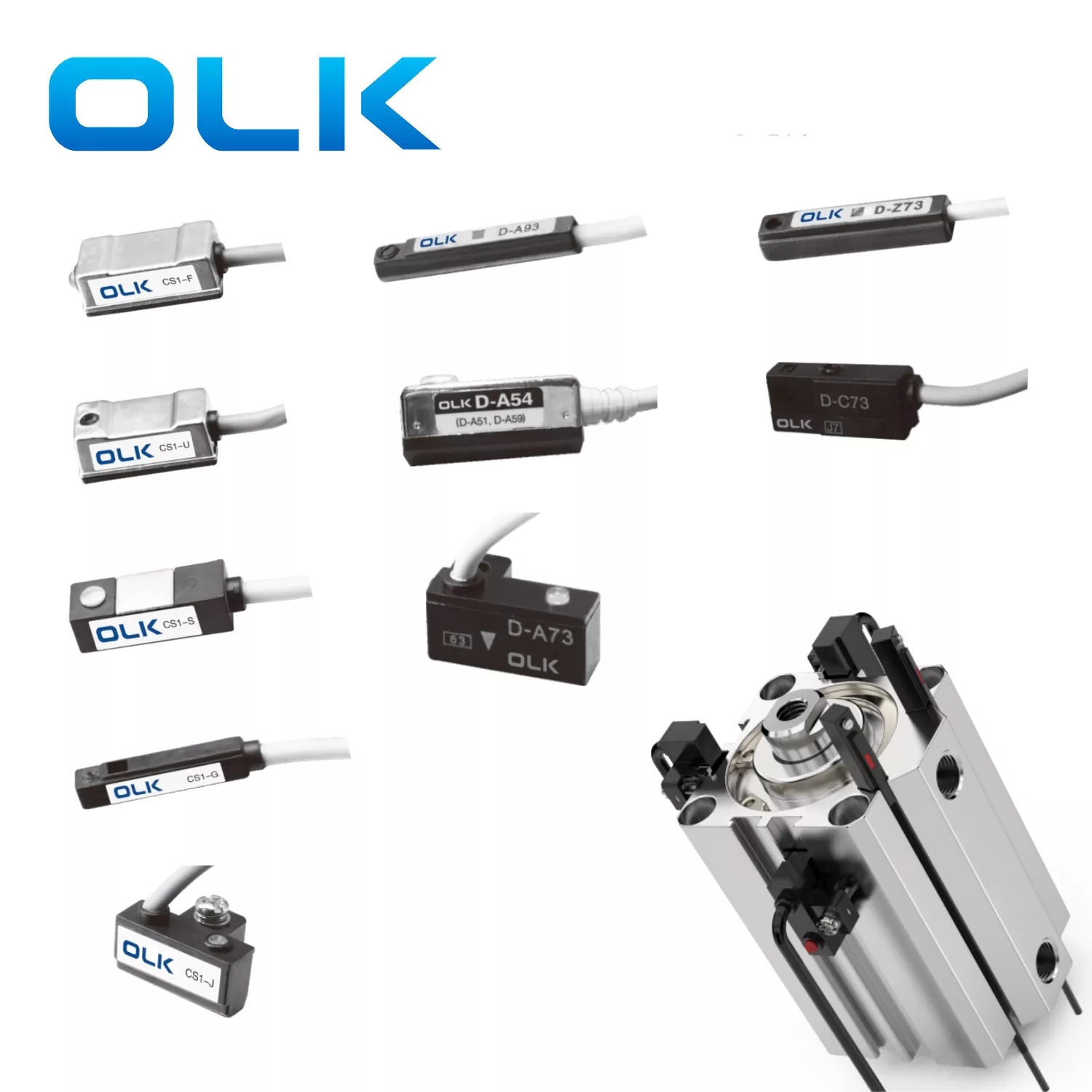

মডেল |
সিএস 1-এফ |
সিএস 1-ইন |
সিএস 1-জে |
সিএস 1-এস |
সিএস 1-জি |
ডি-এ 93 |
ডি-এ 73 |
ডি-জেড 73 |
ডি-এ 54 |
|
প্রযোজ্য সিলিন্ডার |
এসসি/মাল/এমএ |
এসসি/মাল/এমএ |
এসডিএ/টিডিএ/টিএন |
দুষ্ট/আমার |
এসডিএ (খাঁজ) |
সু (এসএমসি) |
সিকিউ 2 বি (এসএমসি) |
সিএক্সএস (এসএমসি) |
|
|
ইনস্টলেশন পদ্ধতি |
টাই রড/রিং বেল্ট |
টাই রড/রিং বেল্ট |
ট্র্যাক |
বাতিল |
ট্র্যাক |
ট্র্যাক |
ট্র্যাক |
ট্র্যাক |
ট্র্যাক |
|
ছবি |
|
|
|
|
|
|
|
|
|
|
সিলিন্ডার অ্যাপ্লিকেশন ডায়াগ্রাম |
|
|
|
|
|
|
|
|
|
|
আউটলাইন ডাইমেনশন ডায়াগ্রাম |
|
|
|
|
|
|
|
|
|
|
স্যুইচ টাইপ |
এসপিএসটি সাধারণত খোলা থাকে |
এসপিএসটি সাধারণত খোলা থাকে |
এসপিএসটি সাধারণত খোলা থাকে |
এসপিএসটি সাধারণত খোলা থাকে |
এসপিএসটি সাধারণত খোলা থাকে |
এসপিএসটি সাধারণত খোলা থাকে |
এসপিএসটি সাধারণত খোলা থাকে |
এসপিএসটি সাধারণত খোলা থাকে |
এসপিএসটি সাধারণত খোলা থাকে |
|
সেন্সিং টাইপ |
যোগাযোগের সাথে রিড স্যুইচ |
যোগাযোগের সাথে রিড স্যুইচ |
যোগাযোগের সাথে রিড স্যুইচ |
যোগাযোগের সাথে রিড স্যুইচ |
যোগাযোগের সাথে রিড স্যুইচ |
যোগাযোগের সাথে রিড স্যুইচ |
যোগাযোগের সাথে রিড স্যুইচ |
যোগাযোগের সাথে রিড স্যুইচ |
যোগাযোগের সাথে রিড স্যুইচ |
|
অপারেটিং ভোল্টেজ |
5–240V ডিসি/এসি |
5–240V ডিসি/এসি |
5–240V ডিসি/এসি |
5–240V ডিসি/এসি |
5–240V ডিসি/এসি |
5–240V ডিসি/এসি |
5–240V ডিসি/এসি |
5–240V ডিসি/এসি |
5–240V ডিসি/এসি |
|
সর্বাধিক স্যুইচিং কারেন্ট |
100 এমএ (সর্বোচ্চ) |
100 এমএ (সর্বোচ্চ) |
100 এমএ (সর্বোচ্চ) |
100 এমএ (সর্বোচ্চ) |
100 এমএ (সর্বোচ্চ) |
100 এমএ (সর্বোচ্চ) |
100 এমএ (সর্বোচ্চ) |
100 এমএ (সর্বোচ্চ) |
100 এমএ (সর্বোচ্চ) |
|
সর্বাধিক যোগাযোগের ক্ষমতা |
10 ডাব্লু (সর্বোচ্চ) |
10 ডাব্লু (সর্বোচ্চ) |
10 ডাব্লু (সর্বোচ্চ) |
10 ডাব্লু (সর্বোচ্চ) |
10 ডাব্লু (সর্বোচ্চ) |
10 ডাব্লু (সর্বোচ্চ) |
10 ডাব্লু (সর্বোচ্চ) |
10 ডাব্লু (সর্বোচ্চ) |
10 ডাব্লু (সর্বোচ্চ) |
|
অভ্যন্তরীণ শক্তি খরচ |
কিছুই না |
কিছুই না |
কিছুই না |
কিছুই না |
কিছুই না |
কিছুই না |
কিছুই না |
কিছুই না |
কিছুই না |
|
ভোল্টেজ ড্রপ |
সর্বোচ্চ 2.5V @ 10ma ডিসি |
সর্বোচ্চ 2.5V @ 100ma ডিসি |
সর্বোচ্চ 2.5V @ 100ma ডিসি |
সর্বোচ্চ 2.5V @ 10ma ডিসি |
সর্বোচ্চ 2.5V @ 10ma ডিসি |
সর্বোচ্চ 2.5V @ 40ma ডিসি |
সর্বোচ্চ 2.5V @ 10ma ডিসি |
সর্বোচ্চ 2.5V @ 40ma ডিসি |
সর্বোচ্চ 2.5V @ 40ma ডিসি |
|
ফুটো কারেন্ট |
|
|
|
|
|
সর্বোচ্চ 10 ডাব্লু |
|
সর্বোচ্চ 10 ডাব্লু |
সর্বোচ্চ 10 ডাব্লু |
|
সূচক আলো |
লাল নেতৃত্বে |
লাল নেতৃত্বে |
লাল নেতৃত্বে |
লাল নেতৃত্বে |
লাল নেতৃত্বে |
লাল নেতৃত্বে |
লাল নেতৃত্বে |
লাল নেতৃত্বে |
লাল নেতৃত্বে |
|
কেবল |
2.8φ, 2 সি, ধূসর তেল-প্রতিরোধী পিভিসি |
2.8φ, 2 সি, ধূসর তেল-প্রতিরোধী পিভিসি |
2.8φ, 2 সি, ধূসর তেল-প্রতিরোধী পিভিসি |
2.8φ, 2 সি, ধূসর তেল-প্রতিরোধী পিভিসি |
2.8φ, 2 সি, ধূসর তেল-প্রতিরোধী পিভিসি |
2.8φ, 2 সি, ধূসর তেল-প্রতিরোধী পিভিসি |
2.8φ, 2 সি, ধূসর তেল-প্রতিরোধী পিভিসি |
2.8φ, 2 সি, ধূসর তেল-প্রতিরোধী পিভিসি |
2.8φ, 2 সি, ধূসর তেল-প্রতিরোধী পিভিসি |
|
সংবেদনশীলতা |
|
|
|
|
60 গাউস |
60 গাউস |
60 গাউস |
60 গাউস |
60 গাউস |
|
সর্বাধিক স্যুইচিং ফ্রিকোয়েন্সি |
200Hz |
200Hz |
200Hz |
200Hz |
- |
– |
- |
– |
- |
|
অপারেটিং তাপমাত্রা |
– |
– |
– |
– |
– |
– |
– |
– |
– |
|
শক প্রতিরোধ |
30 জি |
30 জি |
30 জি |
30 জি |
30 জি |
30 জি |
30 জি |
30 জি |
30 জি |
|
কম্পন প্রতিরোধের |
– |
– |
– |
– |
– |
– |
– |
– |
– |
|
সুরক্ষা গ্রেড |
– |
– |
– |
– |
– |
– |
– |
– |
– |
|
প্রতিরক্ষামূলক সার্কিট |
কিছুই না |
কিছুই না |
কিছুই না |
কিছুই না |
কিছুই না |
কিছুই না |
কিছুই না |
কিছুই না |
কিছুই না |
|
মডেল |
এসইউ -10 |
এসইউ -12 |
এসইউ -15 |
এসইউ -16 |
এসইউ -18 |
টিসিএস 1-এফ |
|
প্রযোজ্য সিলিন্ডার |
Su32 |
SU32/40/50 |
এটি |
SU80/100/12 |
|
বন্ধনী |
|
ইনস্টলেশন পদ্ধতি |
ট্র্যাক |
ট্র্যাক |
ট্র্যাক |
ট্র্যাক |
ট্র্যাক |
স্ক্রু |
|
ইউনিট |
পিসি |
পিসি |
পিসি |
পিসি |
পিসি |
পিসি |
|
মডেল |
এমএ -16 |
এমএ -20 |
এমএ -25 |
এমএ -32 |
এমএ -40 |
মাল -16 |
মাল -20 |
মাল -25 |
মাল -32 |
মাল -40 |
|
ইউনিট |
পিসি |
পিসি |
পিসি |
পিসি |
পিসি |
পিসি |
পিসি |
পিসি |
পিসি |
পিসি |
1: স্টেইনলেস স্টিল জিপ টাই সহ সুরক্ষিত
2: পুল রডে স্থির
3: ইনস্টলেশন স্লট থেকে সরাসরি ইনস্টল করুন
4: রেল ইনস্টলেশন
চৌম্বকীয় সুইচগুলির জন্য সতর্কতা
Short শর্ট সার্কিট 2-তারের সুইচগুলি করবেন না।
2-তারের চৌম্বকীয় স্যুইচগুলির খুব কম প্রতিরোধ ক্ষমতা রয়েছে। এগুলি সরাসরি পাওয়ারের সাথে সংযুক্ত করা একটি শর্ট সার্কিটের কারণ হতে পারে এবং স্যুইচটি পোড়াতে পারে।
· তারের মেরুতা পরীক্ষা করুন।
2-তারের সুইচগুলি অবশ্যই সঠিক মেরুটির সাথে সংযুক্ত থাকতে হবে। বিপরীত তারের ফলে সংকেত আলো চালু না হতে পারে।
3-তারের সুইচগুলিও সঠিকভাবে তারযুক্ত করা উচিত, বা সেগুলি ক্ষতিগ্রস্থ হতে পারে।
Traight সরাসরি বৃহত্তর ইন্ডাকটিভ লোডের সাথে সংযোগ স্থাপন করবেন না।
মোটর বা বড় সোলোনয়েড ভালভের মতো বড় লোডগুলি সার্জেন্টের বর্তমানের কারণ হতে পারে এবং স্যুইচটি ধ্বংস করতে পারে। ভোল্টেজ এবং কারেন্ট স্থিতিশীল এবং পরিষ্কার কিনা তা নিশ্চিত করুন।
Strong শক্তিশালী চৌম্বকীয় ক্ষেত্র এবং ধাতব চিপগুলি এড়িয়ে চলুন।
এগুলি সংবেদনশীলতা হ্রাস করতে পারে এবং মিথ্যা সংকেত বা ব্যর্থতার কারণ হতে পারে। শক্তিশালী চৌম্বকীয় পরিবেশের জন্য, সেই ব্যবহারের জন্য ডিজাইন করা বিশেষ চৌম্বকীয় সুইচগুলি ব্যবহার করুন।
Hurch কঠোর পরিবেশে ব্যবহার করবেন না।
সেন্সর মাথাটি রজন দিয়ে তৈরি। জল, রাসায়নিক বা সমুদ্রের জল এড়িয়ে চলুন, যা এটি ক্র্যাক বা ফুলে উঠতে পারে।
Care যত্ন সহ হ্যান্ডেল।
চৌম্বকীয় সুইচগুলি ভঙ্গুর। স্টোরেজ, পরিবহন এবং ইনস্টলেশন চলাকালীন প্রভাব, টান বা রুক্ষ হ্যান্ডলিং এড়িয়ে চলুন।
2 2 তারের বৈদ্যুতিন সুইচগুলিতে ফুটো কারেন্ট।
এই স্যুইচগুলির একটি ছোট ফুটো স্রোত রয়েছে। মিথ্যা সংকেত এড়াতে লোডের প্রারম্ভিক বর্তমান ফুটো কারেন্টের চেয়ে বেশি কিনা তা নিশ্চিত করুন। 3-তারের সুইচগুলির কম ফুটো রয়েছে, বা কোনও ফুটো ছাড়াই যান্ত্রিক সুইচগুলি ব্যবহার করুন।
Other অন্যান্য বিশেষ শর্তগুলির জন্য, ব্যবহারের আগে পরামর্শ করুন।
অনুপযুক্ত ব্যবহার থেকে ক্ষতি বা ক্ষতি এড়াতে ওএলকে দলের সাথে যোগাযোগ করুন।
চৌম্বকীয় সুইচটি কীভাবে ব্যবহৃত হয়?
চৌম্বকীয় স্যুইচগুলি পিএলসি, রিলে এবং অন্যান্য কন্ট্রোলারদের সাথে সংক্রমণ সংক্রমণ করতে একত্রে ব্যবহার করা যেতে পারে।
চৌম্বকীয় স্যুইচগুলির সতর্কতাগুলি কী কী?
চৌম্বকীয় স্যুইচগুলি ব্যবহার করার সময় সরাসরি বিদ্যুৎ সরবরাহের শর্ট-সার্কিট করবেন না।
একটি যোগাযোগ নন চৌম্বকীয় সুইচ কি?
একটি যোগাযোগ নন-যোগাযোগ চৌম্বকীয় সুইচ একটি যোগাযোগের ধরণ থেকে আলাদাভাবে কাজ করে। এটি রিড সুইচগুলির মতো যান্ত্রিক অংশগুলির পরিবর্তে চৌম্বকগুলি সনাক্ত করতে বৈদ্যুতিন উপাদানগুলি ব্যবহার করে। এজন্য এটিকে একটি শক্ত-রাষ্ট্র বা বৈদ্যুতিন চৌম্বকীয় সুইচও বলা হয়। এটি শক এবং কম্পনের প্রতি আরও ভাল প্রতিরোধের রয়েছে এবং এর জীবনকাল প্রায় স্থায়ী।
|
সিলিন্ডারগুলির জন্য দুটি অবস্থান সনাক্তকরণ পদ্ধতির তুলনা |
||
|
সনাক্তকরণের উপায় |
|
বৈশিষ্ট্য |
|

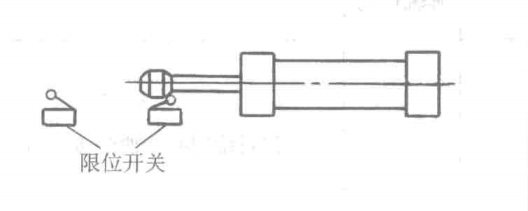

সীমাবদ্ধ সুইচ: পিস্টন রডের সামনে সংঘর্ষের ব্লকগুলির সাথে সীমাবদ্ধ সুইচগুলি ইনস্টল করা আছে। সীমা স্যুইচ টাইপে, পিস্টন রডে সংঘর্ষের ব্লকগুলি ইনস্টল করা হয় এবং পিস্টনের মুভমেন্ট স্ট্রোকের উভয় প্রান্তে পিস্টনের চলাচলের স্ট্রোক সনাক্ত করতে সীমাবদ্ধ সুইচগুলি (যেমন ট্র্যাভেল স্যুইচ এবং মেকানিকাল কন্ট্রোল ডাইরেকশনাল ভালভ) ইনস্টল করা হয়। এটি একটি যোগাযোগের সুইচ। |
|
1) নকশা, ইনস্টলেশন, ডিবাগিং এবং রক্ষণাবেক্ষণের কাজের চাপ বড়। 2) ইনস্টলেশন স্থান বড় 3) ব্যয় বেশি। 4) যদি ভুলভাবে ব্যবহার করা হয় তবে জীবনকাল সংক্ষিপ্ত। 5) চৌম্বকীয় ক্ষেত্র দ্বারা প্রভাবিত হয় না |
|

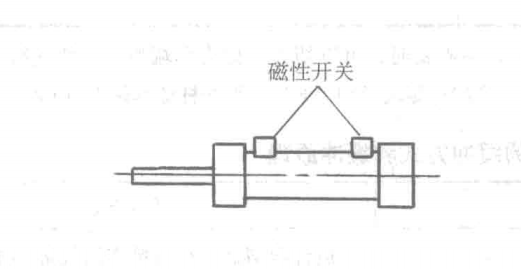

চৌম্বকীয় স্যুইচ: চৌম্বকীয় স্যুইচ প্রকারটি এয়ার সিলিন্ডারের চলাচলের স্ট্রোক সনাক্ত করতে সিলিন্ডার বডিটিতে বিভিন্ন অবস্থানে সরাসরি দুটি চৌম্বকীয় সুইচ ইনস্টল করতে হয়। এটি একটি নন-যোগাযোগের সুইচ। |
|
1) ডিজাইন এবং ইনস্টলেশন সময় ব্যাপকভাবে সংরক্ষণ করা, ডিবাগ করা সহজ 2) ছোট ইনস্টলেশন স্থান 3) কম সংযুক্তি সহ ব্যয়টি ব্যাপকভাবে হ্রাস পায়। 4) এটির উচ্চ নির্ভরযোগ্যতা, দীর্ঘ জীবনকাল এবং অ্যাকশন পজিশনের ভাল পুনরাবৃত্তিযোগ্যতা রয়েছে। যান্ত্রিক প্রভাবের ক্ষতির কোনও সমস্যা নেই এবং এতে শক্তিশালী ধূলিকণা, জল এবং তেল প্রতিরোধের ক্ষমতা রয়েছে। 5) বৈদ্যুতিক বায়ুসংক্রান্ত যৌথ নিয়ন্ত্রণ অর্জন করা সহজ 6) শক্তিশালী চৌম্বকীয় ক্ষেত্রগুলিতে অ্যান্টি চৌম্বকীয় ব্যবস্থা নেওয়া উচিত |
