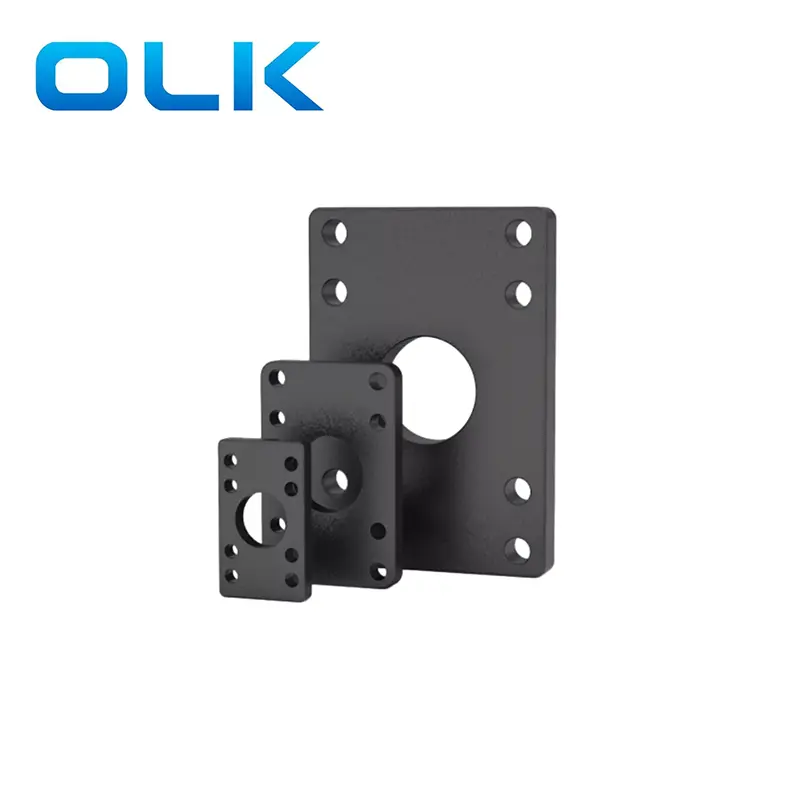

এফএ ফ্ল্যাঞ্জ মাউন্টটি এসসি সিরিজের স্ট্যান্ডার্ড বায়ুসংক্রান্ত সিলিন্ডারগুলির জন্য ব্যবহৃত একটি সামনের মাউন্টিং ব্র্যাকেট F

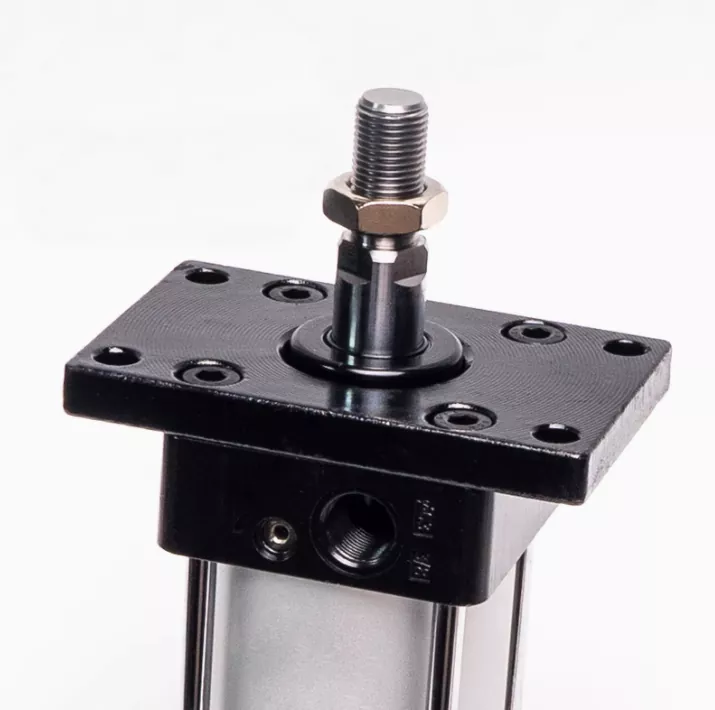

এফএ ফ্ল্যাঞ্জ মাউন্ট হ'ল একটি কালো আয়তক্ষেত্র ফ্ল্যাট যা মাউন্টিং গর্তগুলির সাথে, এসসি সিরিজের বায়ুসংক্রান্ত সিলিন্ডারটি নন-রড এন্ড থেকে মেশিন এবং পৃষ্ঠে সুরক্ষিতভাবে স্থির করে দেয় it এটি আইএসও 15552 বা আইএসও 6431 সিলিন্ডার মাউন্টিং স্ট্যান্ডার্ডগুলির সাথে সম্মতি জানায়।
অ্যাপ্লিকেশন: সামনের প্রান্তে বন্ধনী বা রোবোটিক অস্ত্র সহ সরঞ্জাম ইনস্টল করার জন্য এফএ-ফ্রন্ট ফ্ল্যাঞ্জ সিলিন্ডার ব্র্যাকেটের উপযুক্ততার কারণে এবং সাধারণত স্বয়ংক্রিয় মেশিনগুলির ইনস্টলেশন গর্তের মতো একই বিমানে। সুতরাং নিম্নলিখিত হিসাবে বেশ কয়েকটি সাধারণ প্রয়োগের পরিস্থিতি রয়েছে
প্যাকেজিং মেশিন: সুনির্দিষ্ট স্ট্রোক নিয়ন্ত্রণ সহ স্থির-অবস্থান লিনিয়ার আন্দোলন।
অটোমেশন সরঞ্জাম: উল্লম্ব বা অনুভূমিক অবস্থানে সিলিন্ডারগুলির জন্য স্থিতিশীল মাউন্টিং।
উপাদান হ্যান্ডলিং: সিলিন্ডারটি সুরক্ষিতভাবে বোল্ট করা দরকার এমন ফিক্সচারগুলিতে ব্যবহৃত।
মেশিনিং স্টেশনগুলি: টিপে, চাপ দেওয়া, বা ক্ল্যাম্পিংয়ের ক্রিয়াকলাপগুলির জন্য যা শূন্য পার্শ্বীয় চলাচল প্রয়োজন।
টেস্ট রিগ এবং নিয়ন্ত্রণ ইউনিট: যেখানে কঠোর সিলিন্ডার অবস্থান পুনরাবৃত্তিযোগ্যতার জন্য প্রয়োজনীয়।
|
SC |
63 |
X |
50 |
- |
S |
- |
ফা |
|
এসসি সিরিজ স্ট্যান্ডার্ড নিউম্যাসিট সিলিন্ডার |
বোর আকার |
|
স্ট্রোক |
|
এস ： চৌম্বকীয় |
|
এফএ: সিলিন্ডার হেড উইথফা ফ্ল্যাঞ্জ মাউন্ট |
|
|
|
|
|
|
ফাঁকা: নন |
|
|
|

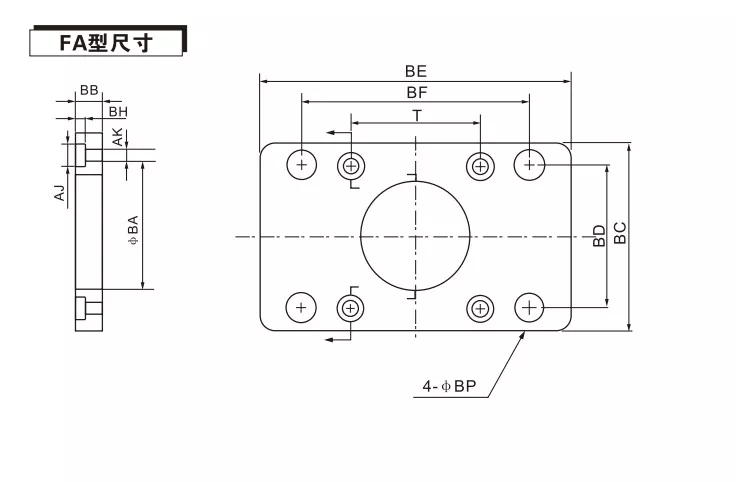

কোড / বোর ব্যাস |
32 |
40 |
50 |
63 |
80 |
100 |
125 |
160 |
200 |
|
বিএ |
28.3 |
32.3 |
38.3 |
38.3 |
47.3 |
47.3 |
60.3 |
65.3 |
75.3 |
|
বিবি |
10 |
10 |
10 |
12 |
16 |
16 |
20 |
20 |
25 |
|
বিসি |
47 |
52 |
65 |
76 |
95 |
115 |
140 |
180 |
220 |
|
বিডি |
33 |
36 |
47 |
56 |
70 |
84 |
90 |
115 |
135 |
|
বি |
72 |
84 |
104 |
116 |
143 |
162 |
224 |
280 |
320 |
|
বিএফ |
58 |
70 |
86 |
98 |
119 |
138 |
180 |
230 |
270 |
|
বিএইচ |
6.5 |
6.5 |
6.5 |
8.5 |
10.5 |
10.5 |
8 |
8 |
12 |
|
এজে |
10.5 |
10.5 |
10.5 |
13.5 |
16.6 |
16.6 |
19 |
25 |
25 |
|
এবং |
6.5 |
6.5 |
6.5 |
8.5 |
10.5 |
10.5 |
13 |
17 |
17 |
|
বিপি |
7 |
7 |
9 |
9 |
11 |
11 |
16 |
18 |
22 |
|
T |
33 |
37 |
47 |
56 |
70 |
84 |
110 |
140 |
175 |
এফএ ফ্রন্ট ফ্ল্যাঞ্জ সিলিন্ডার বন্ধনী ব্যবহারের জন্য অন্যান্য সিলিন্ডারের সাথে মিলে যেতে পারে?
বিভিন্ন সিলিন্ডারের ইনস্টলেশন গর্তগুলির বিভিন্ন অবস্থান রয়েছে এবং ম্যাচিং এফএ ফ্ল্যাঞ্জ প্লেটগুলি ব্যবহার করা উচিত। এই এফএ সিরিজের ফ্ল্যাঞ্জ প্লেটটি কেবল এসসি সিরিজের স্ট্যান্ডার্ড সিলিন্ডারগুলির সাথে ব্যবহার করা যেতে পারে।
ওলক এফএ ফ্ল্যাঞ্জ মাউন্ট এবং এফবি রিয়ার ফ্ল্যাঞ্জ？ এর সাথে আলাদা হ্যাটস？
এফএ ফ্রন্ট ফ্ল্যাঞ্জ: সিলিন্ডারের সামনের প্রান্তটি সরঞ্জামের সাথে সংযুক্ত করুন, ইনস্টলেশন চলাকালীন পিস্টন রডটি বাহ্যিক মুখোমুখি। সাধারণত সরঞ্জামগুলিতে ফ্রন্ট-এন্ড এবং লোড পুশ পরিস্থিতিগুলিতে ব্যবহৃত হয়।
এফবি রিয়ার ফ্ল্যাঞ্জ: সিলিন্ডারের পিছনের প্রান্তটি সরঞ্জামগুলিতে সংযুক্ত করুন এবং বন্ধনীটির পিছনে সিলিন্ডার বডিটি লুকান। সিলিন্ডার বডি স্থির করা এবং এর অবস্থান বজায় রাখা দরকার এমন পরিস্থিতিতে উপযুক্ত।
