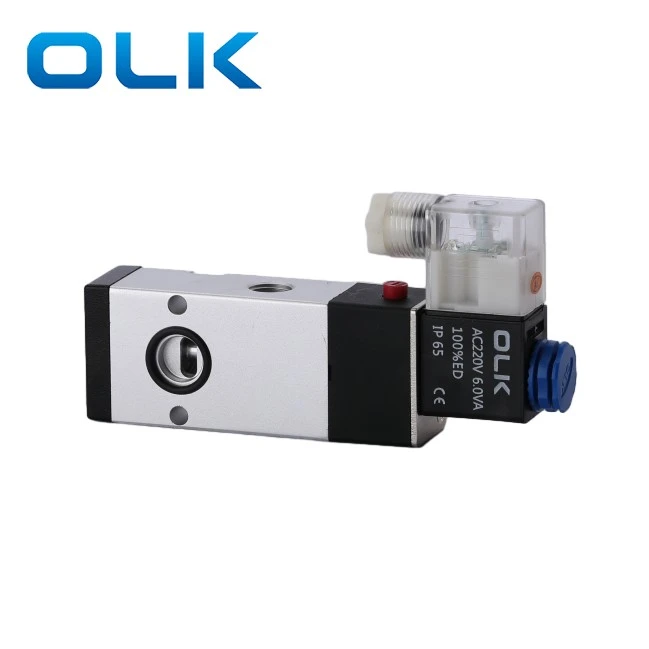

ওএলকে 2 পজিশন 5 ওয়ে 4N310-08 প্লেট সোলেনয়েড ভালভ থ্রেড জি 1/4 পোর্ট সাইজ 4 এন 310-08 ভালভের একটি ব্যাক এয়ার আউটলেট ডিজাইন রয়েছে, নমনীয় ইনস্টলেশন এবং স্পেস-সেভিংয়ের জন্য অনুমতি দেয়, কার্যকরভাবে প্রতিক্রিয়া গতি এবং সিস্টেমের স্থিতিশীলতা বাড়িয়ে তোলে।
5 ওয়ে 4N310-08 বিশেষত সরঞ্জাম-ক্ল্যাম্পিং সিলিন্ডার সিস্টেমের জন্য, উচ্চ ফ্রিকোয়েন্সি স্যুইচিং দৃশ্যের জন্য উপযুক্ত & এবং সিএনসি মেশিন সরঞ্জাম এবং মেশিনিং সেন্টারগুলির মতো অটোমেশন সরঞ্জামগুলিতে উত্সর্গীকৃত।
ছুরি সিলিন্ডার/ক্ল্যাম্পিং সিলিন্ডারের জন্য উত্সর্গীকৃত নকশা
পিছনে বায়ু ভেন্ট, কমপ্যাক্ট কাঠামো
Al চ্ছিক ভোল্টেজ: AC220V / DC24V

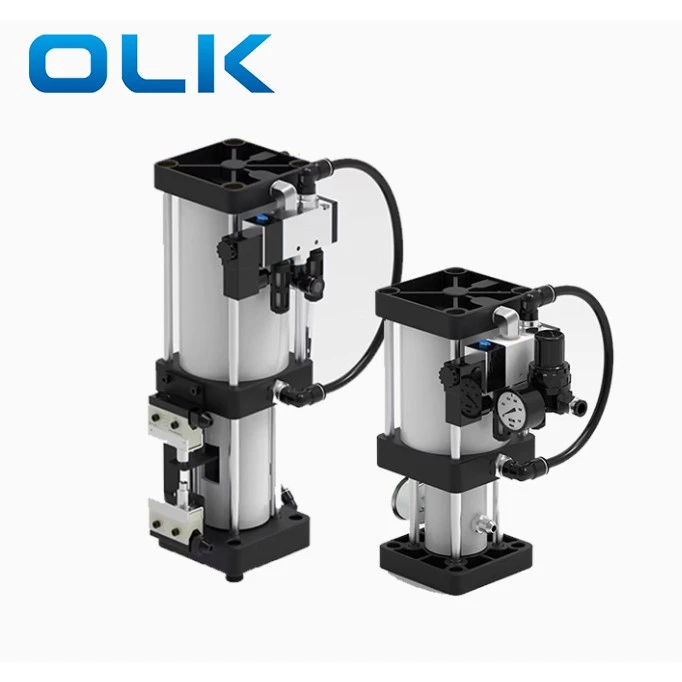

সরঞ্জাম রিলিজ সিলিন্ডারটি বিশেষত সিএনসি মেশিন স্পিন্ডলগুলির জন্য সরঞ্জামগুলি প্রকাশের জন্য ব্যবহৃত হয়। এই সিলিন্ডারটি "তরলগুলিতে সমান চাপ সংক্রমণ" এর নীতিটি ব্যবহার করে, একটি ছোট বায়ুচাপ সিএনসি স্পিন্ডলে সরঞ্জামটি প্রকাশের জন্য প্রয়োজনীয় বৃহত শক্তি উত্পন্ন করার অনুমতি দেয় C সিলিন্ডারটিতে রয়েছে: এয়ার সিলিন্ডার, 5-ওয়ে 2-পজিশন 4N310 সোলেনয়েড ভালভ, তেল জলাধার এবং মাইক্রো সুইচগুলি।
উল্লম্ব স্পিন্ডলগুলির জন্য, একটি বন্ধনী দিয়ে সিলিন্ডারটি ঠিক করুন এবং এটি স্পিন্ডল বাক্সের উপরে উল্লম্বভাবে ইনস্টল করুন।
অনুভূমিক স্পিন্ডলগুলির জন্য, তেল কাপটি উল্লম্ব এবং সিলিন্ডার দেহের চেয়ে উচ্চতর রাখুন।
সিলিন্ডার থেকে বাতাসকে পালানোর অনুমতি দেওয়ার জন্য তেল কাপটি অবশ্যই মুখোমুখি হতে হবে।
মেশিন শক্তি (প্যানেল এবং মন্ত্রিসভা) এবং বায়ু সরবরাহ বন্ধ করুন।
স্পিন্ডল বক্স কভারটি সরান। সোলেনয়েড ভালভ থেকে বায়ু টিউবগুলি সংযোগ বিচ্ছিন্ন করুন।
সোলোনয়েড কয়েলটিতে প্লাস্টিকের বাদামটি আনস্ক্রু করুন (সঠিকভাবে চিহ্নিত না করা পর্যন্ত তারগুলি সরিয়ে ফেলবেন না)।
শীর্ষ এবং নীচের সীমা সুইচগুলি থেকে তারগুলি সংযোগ বিচ্ছিন্ন করুন (সাবধানে চিহ্নিত করুন)।
পুরানো সিলিন্ডার সরান।
নতুন সিলিন্ডার ইনস্টল করুন এবং স্ক্রু দিয়ে এটি ঠিক করুন।
শীর্ষ সীমা সুইচ টিপানো হয়।
নীচের সীমা স্যুইচটি সঠিকভাবে সামঞ্জস্য করা হয়েছে (সরঞ্জাম ম্যাগাজিনযুক্ত মেশিনগুলির জন্য, এটি সুরক্ষার জন্য গুরুত্বপূর্ণ)।
ইনস্টলেশন পরে, একটি সরঞ্জাম সঙ্গে পরীক্ষা। সরঞ্জাম রিলিজ এবং বাতা পরীক্ষা করুন। একটি সরঞ্জাম ম্যাগাজিন সহ মেশিনগুলির জন্য, পরীক্ষার সরঞ্জাম পরিবর্তন।
· সিলিন্ডারটি উল্লম্ব বা অনুভূমিকভাবে ইনস্টল করা যেতে পারে। অনুভূমিক জন্য, তেল কাপ অবশ্যই মুখোমুখি হতে হবে।
· বায়ু সরবরাহ অবশ্যই পরিষ্কার এবং শুকনো হতে হবে, কমপক্ষে 6 কেজিএফ/সেমি ² চাপ ²
কাপে তেলের স্তর: সর্বনিম্ন 1/5, সর্বোচ্চ 4/5।
Cletion ইনস্টলেশন চলাকালীন 4N310 সোলোনয়েড ভোল্টেজ এবং বায়ুচাপ পরীক্ষা করুন।
4n310 কী জন্য ব্যবহৃত হয়?
4N310 সরঞ্জাম রিলিজ সিলিন্ডারের জন্য ব্যবহৃত হয়।
এসি বনাম ডিসি কয়েল?
এসি পরিবারের শক্তির জন্য; ডিসি সরাসরি বর্তমান।
সংযোগ গর্তের নীচে বোতামটি কী?
এটি ম্যানুয়ালি এক্সস্টাস্ট পোর্টটি স্যুইচ করে।
ইনস্টলেশন টিপস?
এয়ার সার্কিটে প্রবেশের ময়লা এড়াতে পাইপ এবং সংযোগগুলি পরিষ্কার করুন।

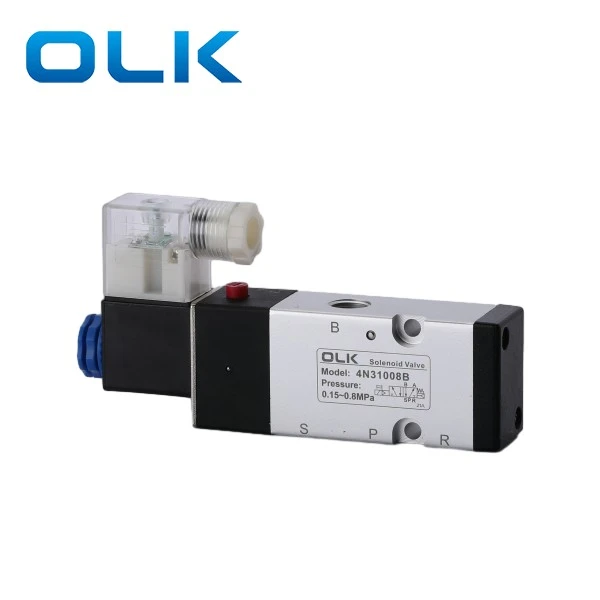

4n310-08 বন্দর আকার কি?
ইনলেট, আউটলেট, নিষ্কাশন: জি 1/4 থ্রেড; সাইড এক্সস্টাস্ট গর্ত ব্যাস: 19 মিমি।
