2W 2-ওয়ে নিউমেটিক সোলেনয়েড ভালভ সাধারণত ক্লোজড সোলেনয়েড ভালভের একটি সরাসরি-অভিনয় নকশা থাকে, যা একটি নির্ভুল-মেশিনযুক্ত ভালভ বডি, উচ্চ-পারফরম্যান্স কয়েল, স্টেইনলেস স্টিল প্লাঞ্জার এবং নির্ভরযোগ্য সিলিং উপাদানগুলির সাথে নির্মিত। এই সিরিজে দুটি প্রবাহের ধরন রয়েছে: স্ট্যান্ডার্ড সিস্টেমের জন্য একটি ছোট-প্রবাহ মডেল এবং উচ্চ-ক্ষমতা তরল নিয়ন্ত্রণের জন্য একটি বড়-প্রবাহ মডেল।

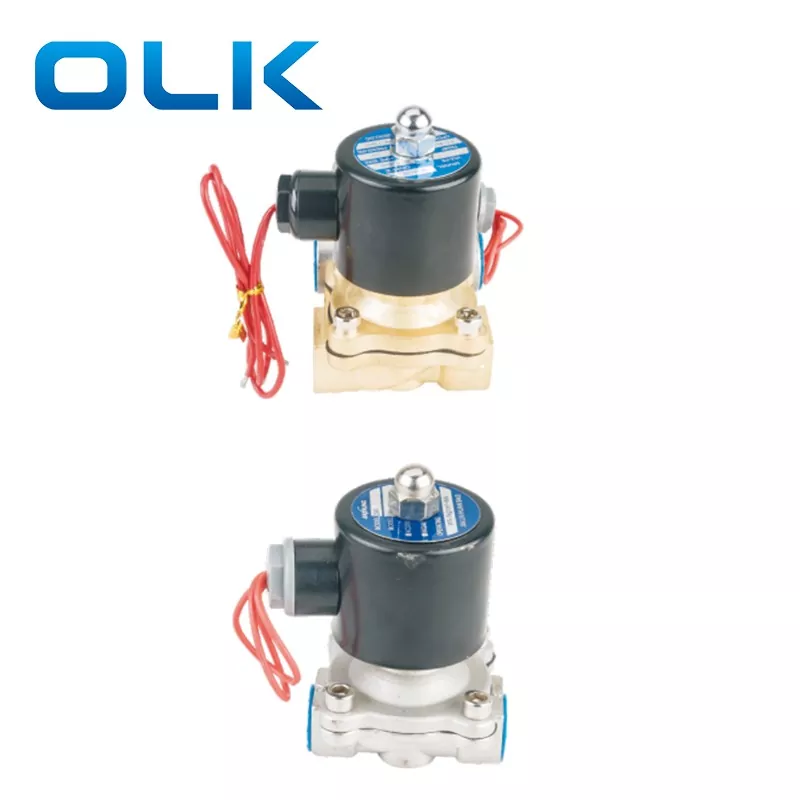

2W ফ্লুইড কন্ট্রোল ভালভ ব্রাস এবং স্টেইনলেস স্টিলের উপকরণে পাওয়া যায়। ব্রাস মডেলগুলি সাধারণ জল এবং বায়ু অ্যাপ্লিকেশনের জন্য আদর্শ, যখন স্টেইনলেস স্টিলের সংস্করণগুলি আরও চাহিদাপূর্ণ শিল্প পরিবেশের জন্য উন্নত জারা প্রতিরোধের প্রস্তাব দেয়।

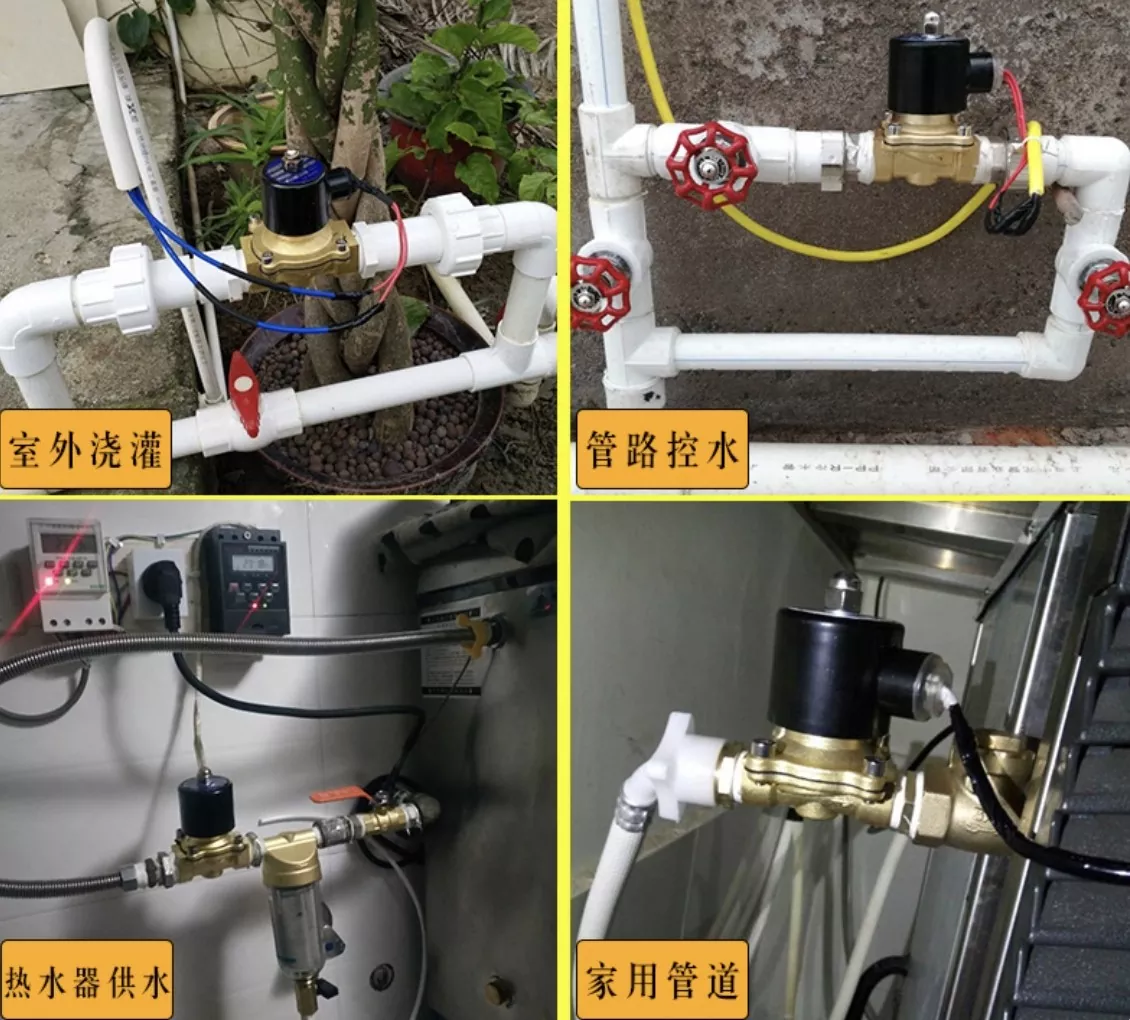

এর বিস্তৃত প্রয়োগ পরিসীমা এবং উচ্চ অপারেশনাল নিরাপত্তার সাথে, 2W ভালভটি সাধারণত বহিরঙ্গন তরল নিয়ন্ত্রণ, টাইমার বা নিয়ন্ত্রণ যন্ত্রের সাথে প্রবাহ নিয়ন্ত্রণ এবং সাধারণ জল-বায়ু তরল সিস্টেমের জন্য ব্যবহৃত হয়, যা বিভিন্ন বায়ুসংক্রান্ত এবং তরল নিয়ন্ত্রণ সেটআপ জুড়ে স্থিতিশীল এবং সুবিধাজনক কার্যক্ষমতা প্রদান করে।
কন্ট্রোল স্কিম ডিজাইন করার সময়, যখনই সম্ভব সাধারণভাবে বন্ধ (NC) টাইপ পছন্দ করুন। যদি সোলেনয়েড ভালভটি দীর্ঘ সময়ের জন্য খোলা থাকতে হয় এবং একটি সংক্ষিপ্ত সময়ের জন্য বন্ধ করতে হয় তবে সাধারণত খোলা (NO) টাইপ বেছে নিন।
কন্ট্রোল স্কিম ডিজাইন করার সময়, যখনই সম্ভব সাধারণভাবে বন্ধ (NC) টাইপ পছন্দ করুন। যদি সোলেনয়েড ভালভটি দীর্ঘ সময়ের জন্য খোলা থাকতে হয় এবং একটি সংক্ষিপ্ত সময়ের জন্য বন্ধ করতে হয় তবে সাধারণত খোলা (NO) টাইপ বেছে নিন।
যদি তরলটিতে অমেধ্য থাকে তবে ভালভের আগে একটি ফিল্টার (260 এর জালের আকার সহ) ইনস্টল করা উচিত।
ভালভ বডিতে চিহ্নিত দিক অবশ্যই মাঝারি প্রবাহের দিক দিয়ে সারিবদ্ধ হতে হবে
প্রতীক:
① ছোট ছিদ্রের আকার – 2W সিরিজ মডেল কোড (1.2mm–4mm)
|
অর্ডার কোড |
|||||
|
2W |
025 |
- |
08 |
AC110V |
E |
|
মডেল |
ছিদ্রের আকার (মিমি) |
|
পোর্ট সাইজ |
ভোল্টেজ |
সীল উপাদান |
|
2W: 2-পজিশন 2-ওয়ে, সরাসরি অভিনয় |
012:1.2 মিমি |
|
M4:M4X0.7 |
DC12 |
ফাঁকা: এনবিআর |
|
2WH: 2-পজিশন 2-ওয়ে, সরাসরি অভিনয় (উচ্চ চাপের ধরন) |
020:2 মিমি |
|
06:1/8 |
DC24 |
ই:ইপিডিএম (বাষ্পের জন্য) |
|
2S: স্টেইনলেস স্টীল 2-পজিশন 2-ওয়ে, সরাসরি অভিনয় |
025:2.5 মিমি |
|
08:1/4 |
AC24V 50HZ/60HZ |
V:VITION (উচ্চ তাপমাত্রা ও ভ্যাকুয়ামের জন্য) |
|
2SH: স্টেইনলেস স্টীল 2-পজিশন 2-ওয়ে, সরাসরি অভিনয় (উচ্চ চাপের ধরন) |
040:4 মিমি |
|
10:3/8 |
AC110V 50HZ/60HZ |
|
|
|
|
|
|
AC220V 50HZ/60HZ |
|
|
|
|
|
|
AC380V 50HZ/60HZ |
|
② বড় ছিদ্রের আকার - 2W সিরিজ মডেল কোড (16mm–50mm)
|
অর্ডার কোড |
|||||
|
2W |
025 |
- |
08 |
AC110V |
E |
|
মডেল |
ছিদ্রের আকার (মিমি) |
|
পোর্ট সাইজ |
ভোল্টেজ |
সীল উপাদান |
|
2W: 2-পজিশন 2-ওয়ে, সরাসরি অভিনয় |
160:16 মিমি |
|
10:3/8 |
DC12 |
ফাঁকা: এনবিআর |
|
2S: স্টেইনলেস স্টীল 2-পজিশন 2-ওয়ে, সরাসরি অভিনয় |
200:20 মিমি |
|
15:1/2 |
DC24 |
V:VITION (উচ্চ তাপমাত্রা ও ভ্যাকুয়ামের জন্য) |
|
|
250:25 মিমি |
|
20:3/4 |
AC24V 50HZ/60HZ |
|
|
|
350:35 মিমি |
|
25:1 '' |
AC110V 50HZ/60HZ |
|
|
|
400:40 মিমি |
|
৩৫:১-১/৪’’ |
AC220V 50HZ/60HZ |
|
|
|
500:50 মিমি |
|
40:1-1.2’’ |
AC380V 50HZ/60HZ |
|
|
|
|
|
50:2’’ |
|
|
|
মডেল |
2W025-06 |
2W025-08 |
2W040-10 |
2WH012-06 |
2WH012-08 |
2WH020-10 |
|
বিকল্প মডেল |
2S025-06 |
2S025-08 |
2S040-16 |
2SH012-06 |
2SH012-08 |
2SH020-10 |
|
মিডিয়া |
বায়ু, জল, তেল, গ্যাস |
বায়ু, জল, তেল |
||||
|
অপারেশন টাইপ |
সরাসরি অভিনয় |
|||||
|
গঠন |
সাধারণত বন্ধ |
|||||
|
ওরিফিস ব্যাস (Φmm) |
2.5 মিমি |
4 মিমি |
12 মিমি |
2 মিমি |
||
|
সিভি মান |
0.23 |
0.50 |
0.05 |
0.15 |
||
|
পোর্ট সাইজ |
1/8" |
1/4" |
3/8" |
1/8" |
1/4" |
3/8" |
|
তরল সান্দ্রতা |
≤20CST |
|||||
|
অপারেটিং প্রেসার রেঞ্জ |
0~0.7MPa |
0~0.20MPa |
||||
|
প্রমাণ চাপ |
1.0MPa |
3.5 এমপিএ |
||||
|
অপারেটিং তাপমাত্রা |
-5~80℃ |
|||||
|
ভোল্টেজ পরিসীমা |
±10% |
|||||
|
শরীরের উপাদান |
2W ব্রাস 2S স্টেইনলেস স্টিল |
|||||
|
সীল উপাদান |
এনবিপি, ইপিডিএম বা ভিটন |
|||||
|
মডেল |
2W160-10 |
2W160-15 |
2W200-20 |
2W250-25 |
2W350-35 |
2W400-40 |
2W500-50 |
|
বিকল্প মডেল |
2S160-10 |
2S160-15 |
2S200-20 |
2S250-25 |
2S350-35 |
2s400-40 |
2S500-50 |
|
মিডিয়া |
বায়ু, জল, তেল, গ্যাস |
বায়ু, জল, তেল |
|||||
|
অপারেশন টাইপ |
সরাসরি অভিনয় |
||||||
|
গঠন |
সাধারণত বন্ধ |
||||||
|
ওরিফিস ব্যাস (Φmm) |
16 মিমি |
20 মিমি |
25 মিমি |
35 মিমি |
40 মিমি |
50 মিমি |
|
|
সিভি মান |
4.8 |
7.6 |
12 |
24 |
29 |
48 |
|
|
পোর্ট সাইজ |
3/8" |
1/2" |
3/4" |
1" |
1 1/4" |
1 1/2" |
2" |
|
তরল সান্দ্রতা |
≤20CST |
||||||
|
অপারেটিং প্রেসার রেঞ্জ |
বায়ু 0~0.7MPa; জল 0~0.5MPa; তেল 0~0.5MPa |
||||||
|
প্রমাণ চাপ |
1.0MPa |
||||||
|
অপারেটিং তাপমাত্রা |
-5~80℃ |
||||||
|
ভোল্টেজ পরিসীমা |
±10% |
||||||
|
শরীরের উপাদান |
2W ব্রাস 2S স্টেইনলেস স্টিল |
||||||
|
সীল উপাদান |
এনবিপি, ইপিডিএম বা ভিটন |
||||||
2W 2-ওয়ে নিউমেটিক সোলেনয়েড ভালভ কীসের জন্য ব্যবহৃত হয় এবং এর কাজ কী?
নির্ধারিত জল চালু/বন্ধ করার জন্য টাইমার দিয়ে ব্যবহার করা যেতে পারে। এটি স্বয়ংক্রিয়ভাবে গাছপালা ইত্যাদিকে জল দিতে পারে।
বাগানের ড্রিপ সেচের জন্য এটি (2W ভালভ) ব্যবহার করা যেতে পারে?
হ্যাঁ, এটি ব্যবহার করা যেতে পারে।
2W সোলেনয়েড ভালভ অনুভূমিকভাবে এবং উল্লম্বভাবে ইনস্টল করা যেতে পারে?
অনুভূমিকভাবে ইনস্টল করা আবশ্যক।
যখন 2W ভালভ 2 পথ বন্ধ থাকে এবং বিপরীত চাপ বিদ্যমান থাকে তখন কি ব্যাক-ফ্লো হবে?
কোন ব্যাক-ফ্লো হবে না.
কিভাবে 2W 2-ওয়ে নিউমেটিক সোলেনয়েড ভালভ ইনস্টল করবেন?
অনুভূমিকভাবে ইনস্টল করুন। চিহ্নিত প্রবাহের দিক (→ প্রবাহের দিক) অনুযায়ী খাঁড়ি এবং আউটলেট সংযোগ করুন।
