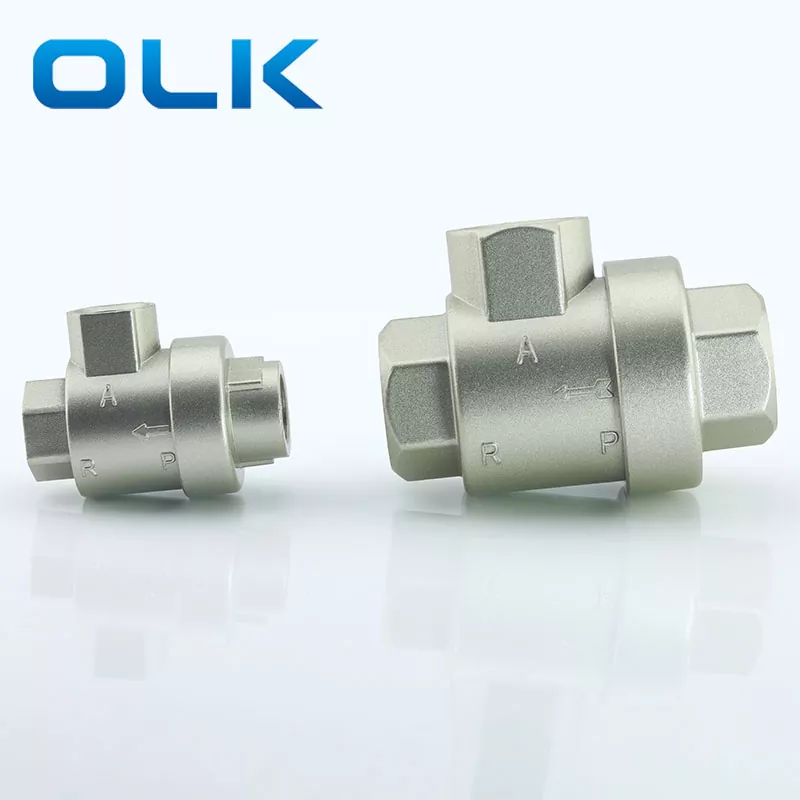

ওএলকে এক্সকিউ কুইক এক্সস্টাস্ট ভালভ একটি ভালভ যা ইনলেট চাপ একটি নির্দিষ্ট মানতে নেমে গেলে আউটলেট থেকে স্বয়ংক্রিয়ভাবে চাপযুক্ত গ্যাসকে ক্লান্ত করে তোলে। যখন ইনলেটে বায়ুচাপ থাকে, ভালভ কোর (একমুখী সিল রিং বা ডায়াফ্রাম) খোলা ধাক্কা দেওয়া হয়, এক্সস্টাস্ট পোর্টটি বন্ধ করে আউটলেট থেকে আউটপুট করে। যখন ইনলেটটি খালি করা হয়, আউটলেট চাপটি ইনলেটটি সিল করার জন্য ভালভ কোরকে ধাক্কা দেয় এবং আউটলেট গ্যাস দ্রুত নিষ্কাশন বন্দর দিয়ে ক্লান্ত হয়ে যায়। এক্সকিউ কুইক এক্সস্টাস্ট ভালভ পাঁচটি সংযোগ আকারের বিকল্প সরবরাহ করে: এম 5, জি 1/8, জি 1/4, জি 3/8, এবং জি 1/2।
এক্সকিউ কুইক এক্সস্টাস্ট ভালভ এমন পরিস্থিতিতে ব্যবহৃত হয় যেখানে বায়ুসংক্রান্ত উপাদান এবং ডিভাইসগুলি দ্রুত নিঃসরণ করা প্রয়োজন। যদি সিলিন্ডার এবং দিকনির্দেশক ভালভের মধ্যে ইনস্টল করা হয় তবে সিলিন্ডারটি সরাসরি দিকনির্দেশক ভালভের পরিবর্তে এক্সকিউ কুইক এক্সস্টাস্ট ভালভের মাধ্যমে সরাসরি ক্লান্ত করে, সিলিন্ডারের চলাচলের গতি উল্লেখযোগ্যভাবে বৃদ্ধি করে। সিলিন্ডার এবং ভালভের মধ্যে পাইপলাইন দীর্ঘ হলে এই প্রভাবটি বিশেষত লক্ষণীয়। যদি দিকনির্দেশক ভালভ এক্সস্টাস্ট পোর্টটি বড় হয় এবং সিলিন্ডার এবং ভালভের মধ্যে সংযোগকারী পাইপটি সংক্ষিপ্ত হয় তবে দ্রুত এক্সস্টাস্ট ভালভ ইনস্টল করা অপ্রয়োজনীয়।
দ্রুত নিষ্কাশন অর্জনের জন্য, দ্রুত নিষ্কাশন ভালভ ইনলেটে চাপটি দ্রুত খালি করতে হবে, সুতরাং ইনলেটে এক্সস্টাস্ট প্যাসেজ (দিকনির্দেশক ভালভ এবং দ্রুত নিষ্কাশন ভালভের মধ্যে) অবশ্যই অবরুদ্ধ করা উচিত।
এক্সকিউ কুইক এক্সস্টাস্ট ভালভ ব্যবহার করার সময় সিলিন্ডারের পর্যাপ্ত কুশন ক্ষমতা রয়েছে তা নিশ্চিত করুন।
| অর্ডার কোড: |
|
| এক্সকিউ 17 | 0600 |
| মডেল: এক্সকিউ সিরিজ 3/2 ওয়ে দ্রুত এক্সস্টাস্ট ভালভ | বন্দরের আকার: |
|
|
0600: জি 1/8 |
|
|
0800: জি 1/4 |
|
|
1000: জি 3/8 |
|
|
1500: জি 1/2 |
|
|
2000: জি 3/4 |
|
|
2500: জি 1 |
|
স্পেসিফিকেশন |
বন্দরের আকার |
বোর (মিমি) |
প্রবাহ (m³/মিনিট) |
স্থায়িত্ব (x10⁴ চক্র) |
অপারেটিং প্রেসার রেঞ্জ (এমপিএ) |
প্রতিক্রিয়া সময় (গুলি) |
|
এক্সকিউ-এম 5 |
এম 5 |
4 |
– |
≥ 200 |
0.12 ~ 1.0 |
≤ 0.03 |
|
Xq170600 |
জি 1/8 |
6 |
≥ 0.3 |
≤ 0.03 |
||
|
Xq170800 |
জি 1/4 |
6 |
≥ 0.9 |
≤ 0.03 |
||
|
Xq171000 |
জি 3/8 |
8 |
≥ 2.5 |
≤ 0.04 |
||
|
Xq171500 |
জি 1/2 |
15 |
≥ 4.5 |
≤ 0.05 |
||
| Xq172000 |
জি 3/4 |
|
|
|
||
| Xq172500 | জি 1 |
|
|
|
FAQS:
এক্সকিউ কুইক এক্সস্টাস্ট ভালভের কার্যকারিতা কী?
বায়ু খরচ হ্রাস করুন এবং বায়ুসংক্রান্ত সিস্টেমগুলির শক্তি দক্ষতা উন্নত করুন:
বায়ু সিলিন্ডার এক্সকিউ কুইক এক্সস্টাস্ট ভালভের ক্রিয়াকলাপের কারণে, বায়ুসংক্রান্ত সিলিন্ডারটি কেবল পরিবেশে প্রচুর পরিমাণে বায়ু স্রাব না করে চলাচলের সময় অল্প পরিমাণে সংকুচিত বায়ু ব্যবহার করতে হবে। এটি সিস্টেমের বায়ু খরচ হ্রাস করতে এবং বায়ুসংক্রান্ত সিস্টেমের শক্তি দক্ষতা উন্নত করতে সহায়তা করে।
এক্সকিউ কুইক এক্সস্টাস্ট ভালভ ইনস্টল করার সময় কী লক্ষ করা উচিত?
ভাল্বের ইনস্টলেশন দিকটি সঠিক কিনা তা নিশ্চিত করুন, সাধারণত পি (ইনলেট), একটি (আউটলেট), এবং আর (এক্সস্টাস্ট পোর্ট) দিয়ে চিহ্নিত
