ট্রান্সমিটার বায়ুসংক্রান্ত-বৈদ্যুতিক রিলে

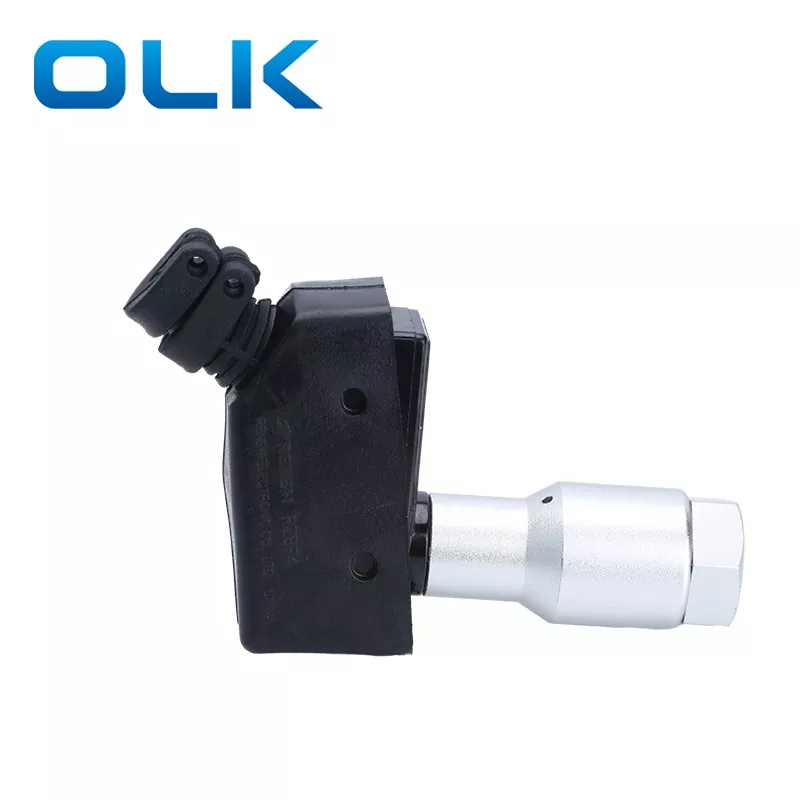

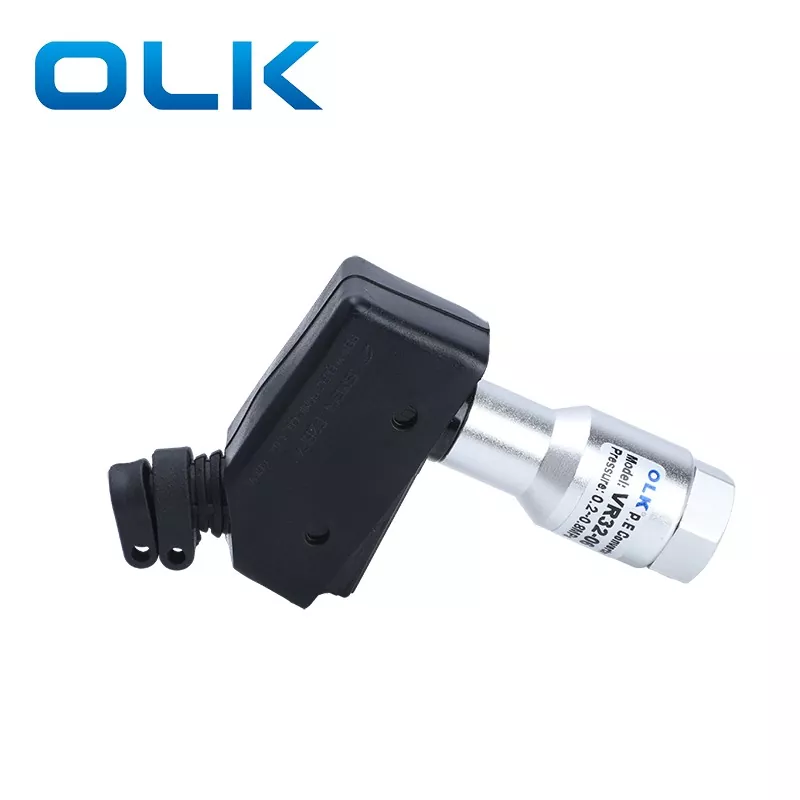

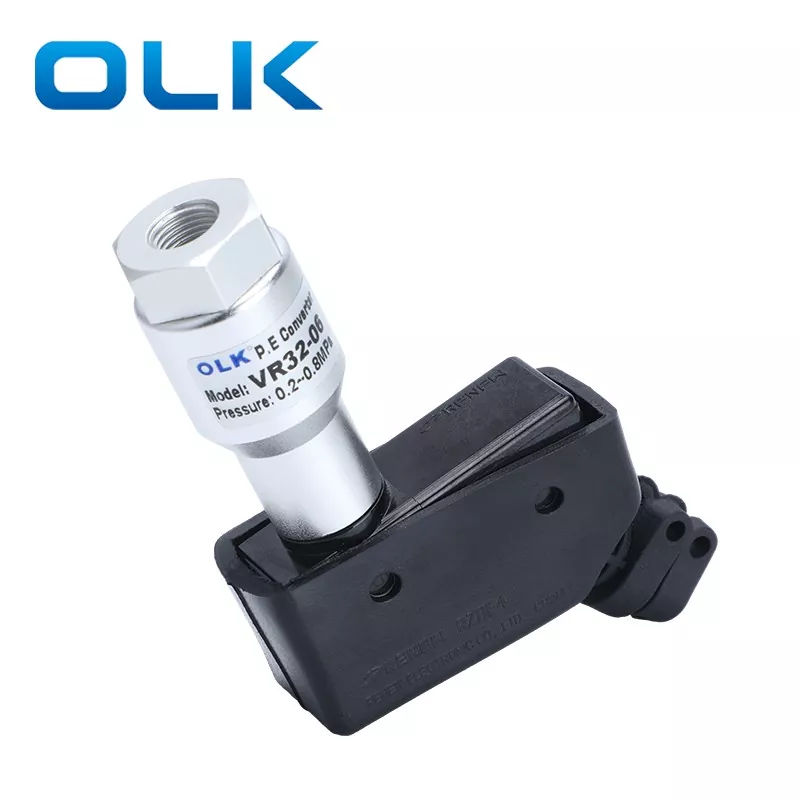

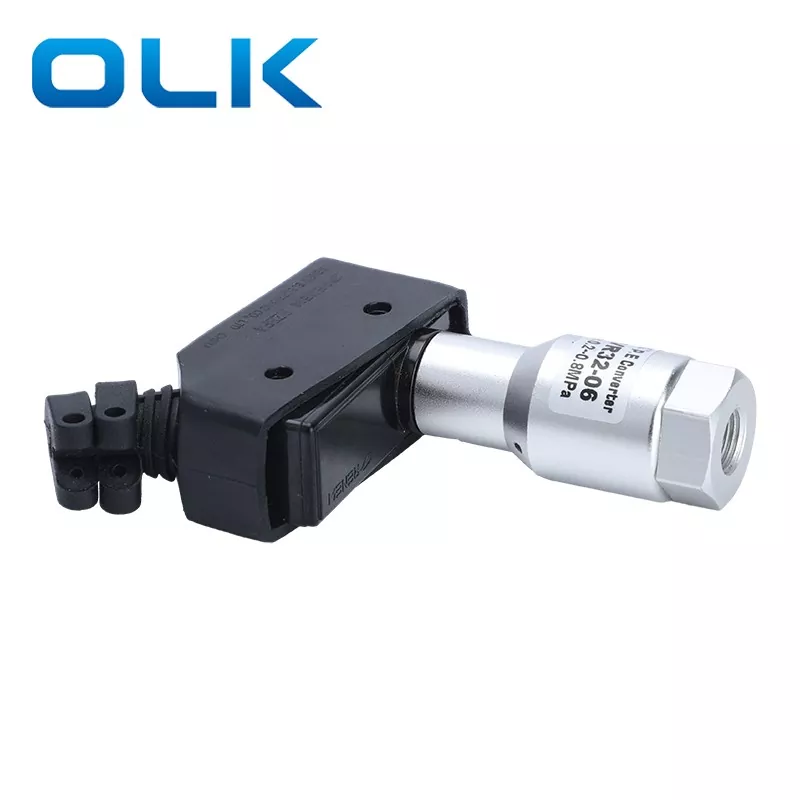

OLK ট্রান্সমিটার বায়ুসংক্রান্ত-ইলেকট্রিক রিলে  SMC TYPE VR3200 সিরিজ হল একটি চাপের সুইচ যা বায়ুসংক্রান্ত সংকেতকে বৈদ্যুতিক সংকেতে রূপান্তর করে। এটি পাঁচটি প্রধান অংশ নিয়ে গঠিত: একটি মাইক্রো সুইচ, স্প্রিং, পিস্টন, বডি এবং কভার। অপারেটিং চাপ হল 0.1-1.0 MPa VR3200 বায়ুসংক্রান্ত-ইলেকট্রিক প্রিসিশন থ্রেডেড ইন্টারফেসগুলি সহজে ছিনতাই করা হয় না। উভয় প্রান্ত ধুলো প্লাগ দিয়ে সজ্জিত, এবং একটি বিশেষ প্রতিরক্ষামূলক কভার ব্যবহার তাদের আরও টেকসই করে এবং তাদের পরিষেবা জীবন প্রসারিত করে।

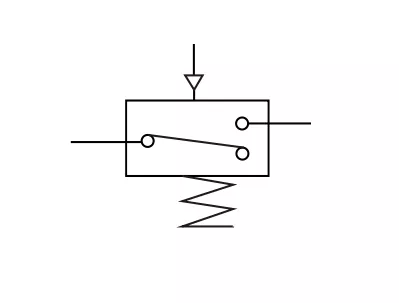

প্রতীক:

প্রেসার সুইচের প্রয়োগ:

1.সিলিন্ডারের চাপ সনাক্তকরণ: বায়ুসংক্রান্ত চাপ সুইচ সিলিন্ডারে চাপ সনাক্ত করে।

2. রোবট অস্ত্রে ভ্যাকুয়াম নিশ্চিতকরণ: একটি স্বয়ংক্রিয় পরিবাহকের উপর একটি রোবোটিক আর্মের সাকশন কাপের কাছে, সুইচটি স্তন্যপান নিশ্চিত করে।

3. গ্যাস লিক সনাক্তকরণ: একটি নিম্ন-চাপ সেন্সর ব্যবহার করে, সুইচ ফুটো পরিমাপ করতে ছোট গ্যাস পরিবর্তন সনাক্ত করে।

4. সরবরাহের চাপ ব্যবস্থাপনা: একটি বায়ুসংক্রান্ত সিস্টেমে একটি নিয়ন্ত্রকের সাথে একটি চাপ সুইচ সংযোগ করে, প্রদর্শিত চাপের মানের উপর ভিত্তি করে সরবরাহ চাপ সেট করা যেতে পারে। অপারেশন চলাকালীন, প্রদর্শিত মান দেখায় যদি সরবরাহের চাপ অস্বাভাবিক হয়। উদাহরণস্বরূপ, একটি ওয়াশিং প্রোডাকশন লাইনে, একাধিক তরল চাপের সুইচ জল, তেল ইত্যাদির সরবরাহ নিরীক্ষণ করে। হাইড্রোলিক সিলিন্ডারে, চাপের সুইচগুলি হাতুড়ি বল নিশ্চিত করে।

5. অবস্থান সনাক্তকরণ: একটি ডিজিটাল চাপ সুইচ ওয়ার্কপিসের অবস্থান নিশ্চিত করতে অগ্রভাগের পিছনের চাপ সনাক্ত করে।

6. বায়ুপ্রবাহ নিয়ন্ত্রণ

7. ফিল্টার ক্লগিং মনিটরিং: একটি ডিফারেনশিয়াল প্রেসার সেন্সর ফিল্টারের উভয় পাশে চাপের পার্থক্য পরিমাপ করে। একটি বড় পার্থক্য আরো clogging নির্দেশ করে. আটকানো অবস্থার উপর ভিত্তি করে, ফিল্টারটি পরিষ্কার বা প্রতিস্থাপন করা যেতে পারে।

8. তরল স্তর সনাক্তকরণ: একটি ডিফারেনশিয়াল প্রেসার সেন্সর নিম্ন এয়ার পোর্ট সিল করে তরল স্তর সনাক্ত করে। তরল স্তরের পরিবর্তনের সাথে সাথে সংযুক্ত উল্লম্ব পাইপের নেট চাপ পরিবর্তিত হয়, যা স্তর সনাক্তকরণের অনুমতি দেয়।

SMC প্রকার VR320 সিরিজ ট্রান্সমিটার: বায়ুসংক্রান্ত-ইলেকট্রিক রিলে সাধারণ পরামিতি

FAQsVR32 ইলেক্ট্রো-নিউমেটিক কনভার্টারের জন্য:

1. আপনার VR32 ইলেক্ট্রো-নিউমেটিক রিলে কি সরাসরি SMC এর VR3200 বা VR3201 প্রতিস্থাপন করতে পারে?

হ্যাঁ। OLK-এর VR32 সিরিজটি SMC VR3200/3201 সিরিজের সাথে মাউন্টিং ডাইমেনশন, পোর্ট সাইজ (1/8") এবং বৈদ্যুতিক কর্মক্ষমতার ক্ষেত্রে সম্পূর্ণ সামঞ্জস্যপূর্ণ। এটি একটি 100% ড্রপ-ইন প্রতিস্থাপন এবং আরও প্রতিযোগিতামূলক মূল্য। খরচ-কার্যকর VR3200 প্রতিস্থাপন!

2. একটি VR32 রূপান্তরকারী এবং একটি চাপ সুইচ মধ্যে পার্থক্য কি?

VR32 হল একটি যান্ত্রিক বায়ুসংক্রান্ত-ইলেকট্রিক রিলে একটি বায়ুসংক্রান্ত সংকেতকে বৈদ্যুতিক যোগাযোগের সংকেতে রূপান্তর করার জন্য ডিজাইন করা হয়েছে। এটি সহজ এবং টেকসই, প্রধানত "এয়ার অন/অফ" স্থিতি বা স্ট্রোক নিশ্চিতকরণ সনাক্তকরণের জন্য ব্যবহৃত হয়। অন্যদিকে, প্রেসার সুইচগুলিতে প্রায়শই ডিজিটাল ডিসপ্লে এবং নির্দিষ্ট চাপের মান পর্যবেক্ষণের জন্য সুনির্দিষ্ট সমন্বয় স্কেল থাকে।

3. VR32 বায়ুসংক্রান্ত-ইলেকট্রিক কনভার্টারগুলির জন্য সাধারণ প্রয়োগের পরিস্থিতিগুলি কী কী?

সিলিন্ডার পজিশন সেন্সিং রিলে:

সিলিন্ডার স্ট্রোক সীমা সনাক্তকরণ: যখন সিলিন্ডার সীমায় পৌঁছে যায়, তখন চাপ বেড়ে যায়, এবং VR32 PLC-তে একটি সংকেত পাঠায়, যা মেশিনটিকে পরবর্তী ধাপে যেতে অনুরোধ করে।

সেফটি ইন্টারলক: মেশিনটি তখনই শুরু হবে যখন বাতাসের চাপ স্ট্যান্ডার্ডে পৌঁছাবে এবং সার্কিট সংযুক্ত থাকবে।
