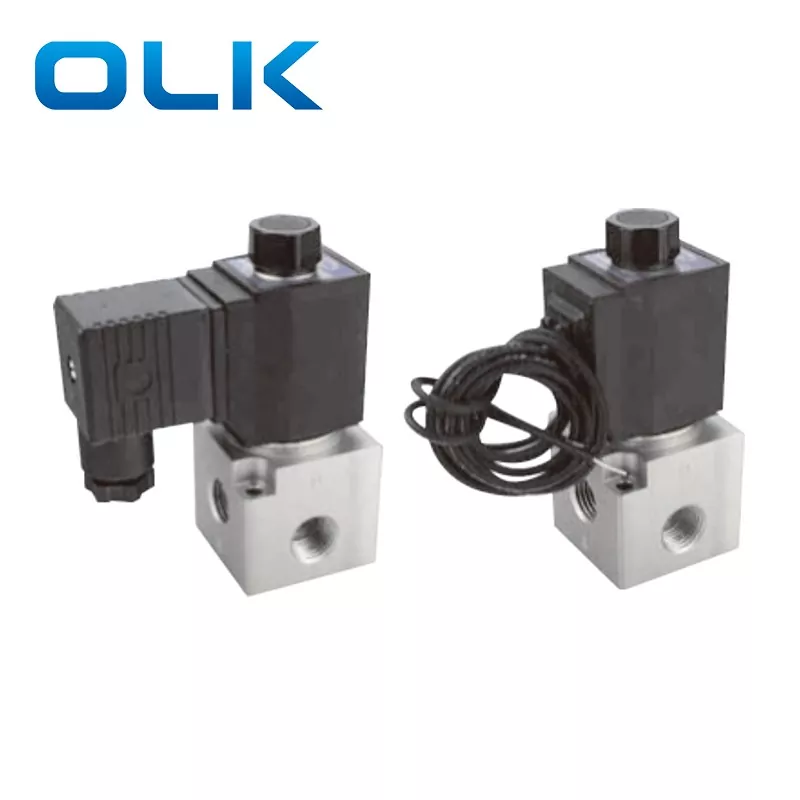

3V3 হাই-ফ্লো সোলেনয়েড ভালভ হল একটি 2-পজিশন, 3-ওয়ে ভালভ যার একটি সরাসরি-অভিনয় নকশা রয়েছে, যা পাইলট-চালিত ভালভের তুলনায় দ্রুত প্রতিক্রিয়া এবং উচ্চতর সুইচিং ফ্রিকোয়েন্সি প্রদান করে। এর শক্তিশালী অ্যালুমিনিয়াম অ্যালয় বডি উচ্চ বায়ু প্রবাহ এবং উচ্চ চাপকে সমর্থন করে এবং এটি ভ্যাকুয়াম অ্যাপ্লিকেশনগুলির সাথেও ব্যবহার করা যেতে পারে। সোলেনয়েড কয়েল বিকল্পগুলির মধ্যে রয়েছে DC12V, DC24V, AC110V, বা AC220V, স্থিতিশীল এবং সংবেদনশীল অপারেশন নিশ্চিত করে।
এই 3V3 উচ্চ-প্রবাহ সোলেনয়েড ভালভ 3 উপায়টি মাঝারি থেকে বড় বায়ুসংক্রান্ত সিস্টেমের জন্য উপযুক্ত, বিশেষ করে একাধিক সিলিন্ডার একসঙ্গে কাজ করে বা উচ্চ বায়ু প্রবাহের প্রয়োজন হয় এমন সিস্টেমের জন্য। এটির সাধারণত বন্ধ (NC), সাধারণত খোলা (NO), এবং ডাবল-সোলেনয়েড কনফিগারেশন এটিকে অটোমেশন লাইন, প্যাকেজিং মেশিন, মুদ্রণ সরঞ্জাম এবং খাদ্য প্রক্রিয়াকরণ যন্ত্রপাতির জন্য আদর্শ করে তোলে। এর দ্রুত এবং সুনির্দিষ্ট প্রতিক্রিয়া এটিকে 3V2 এর মতো ছোট ভালভ থেকে আলাদা করে।
1. সংবেদনশীল সুইচিং সঙ্গে সরাসরি-অভিনয় গঠন.
2.সাধারণত বন্ধ (NC) এবং সাধারণত খোলা (NO) ধরনের উপলব্ধ।
3. ভালো sealing এবং বড় প্রবাহ জন্য সমাক্ষ শাট বন্ধ নকশা.
4.কোন তৈলাক্তকরণের প্রয়োজন নেই।
5. সহজ ইনস্টলেশন এবং পরীক্ষার জন্য একটি ম্যানুয়াল ওভাররাইড দিয়ে সজ্জিত।
6. একাধিক স্ট্যান্ডার্ড ভোল্টেজ বিকল্প উপলব্ধ।
|
অর্ডার কোড |
||||||||
|
3V |
3 |
- |
08 |
NC |
A |
|
|
|
|
মডেল |
কোড |
|
পোর্ট সাইজ |
অভিনয়ের ধরন |
স্ট্যান্ডার্ড ভোল্টেজ |
বৈদ্যুতিক প্রবেশ |
থ্রেড টাইপ |
|
|
3V:2 অবস্থান 3 উপায় |
3:3 সিরিজ |
|
08:G1/4 |
NC: সাধারণত বন্ধ
|
A:AC220V |
ফাঁকা: আপনার ধরন |
ফাঁকা: জি
|
|
|
|
|
|
|
না: সাধারণত খোলা |
B:DC24V |
আমি: লাইন টাইপ |
টি:এনপিটি |
|
|
|
|
|
|
|
C:AC110V |
|
|
|
|
|
|
|
|
|
ই: AC24V |
|
|
|
|
|
|
|
|
|
F:DC12V |
|
|
|
|
মডেল |
3V3-08 |
|
কাজের মাধ্যম |
বায়ু (40 μm বা তার বেশি ফিল্টার দ্বারা ফিল্টার করা) |
|
অভিনয়ের ধরন |
সরাসরি অভিনয় |
|
পোর্ট সাইজ* |
জি 1/4 |
|
অবস্থান ও পথ |
2 অবস্থান 3 উপায় |
|
কার্যকরী এলাকা |
11 মিমি²(Cv = 0.62) |
|
তৈলাক্তকরণ |
প্রয়োজন নেই |
|
অপারেটিং প্রেসার রেঞ্জ |
0 ~ 0.8 MPa (0 ~ 114 psi) |
|
প্রমাণ চাপ |
1.5 MPa (215 psi) |
|
অপারেটিং তাপমাত্রা (℃) |
-20 ~ 70 |
|
শরীরের উপাদান |
অ্যালুমিনিয়াম খাদ |
|
স্ট্যান্ডার্ড ভোল্টেজ |
AC220V AC110 AC24V DC24V DC12V |
|
ভোল্টেজ পরিসীমা |
এসি: ±15% ডিসি: 10% |
|
শক্তি খরচ |
AC:10VA DC:6.5W |
|
সুরক্ষা ক্লাস |
IP65(DIN40050) |
|
নিরোধক গ্রেড |
বি লেভেল |
|

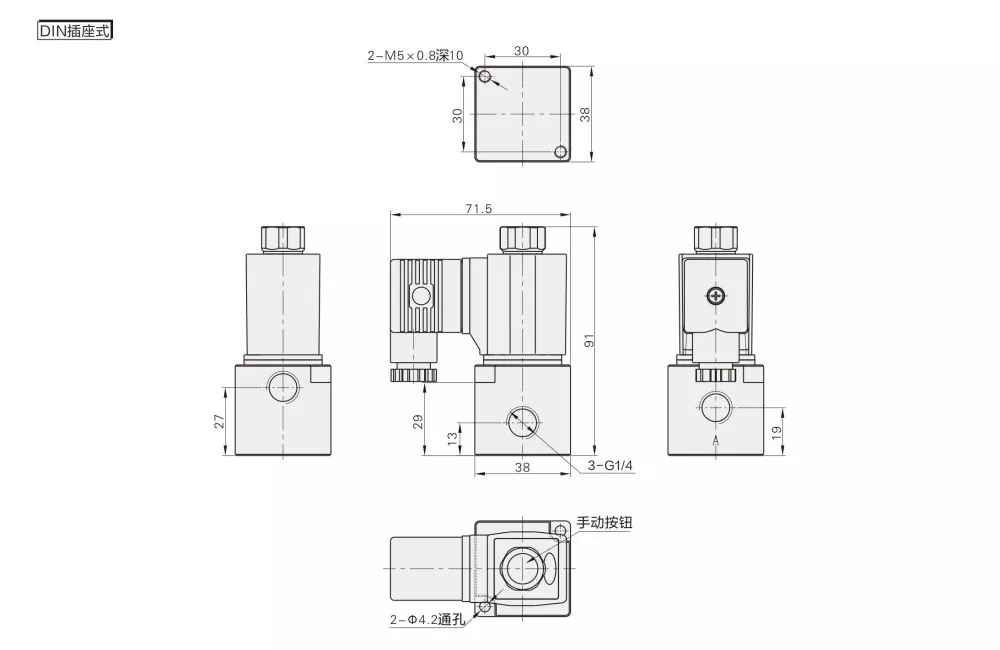

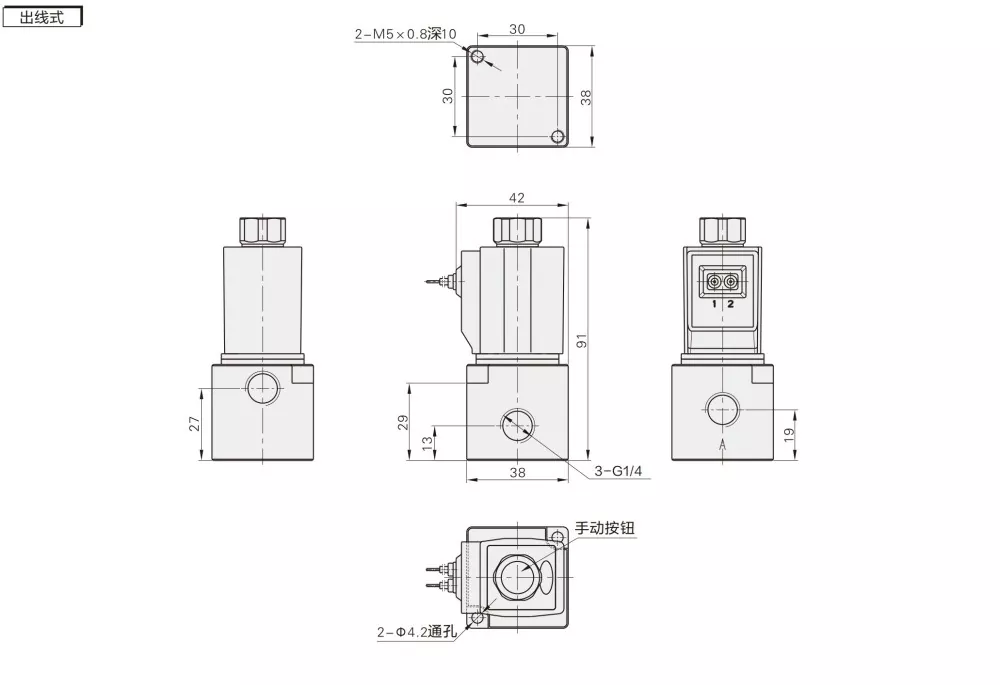

সংযোগের ধরন |
ডিআইএন প্লাগ টাইপ/লাইন টাইপ |
|
ন্যূনতম উত্তেজনা সময় |
0.05 সেকেন্ড |
|
আইটেম |
3V1-M5/3V1-06 |
2V025-06/2V025-08 |
3V2-06/3V2-08 |
3V3-08 |
|
কাজের মাধ্যম |
বায়ু |
বায়ু, জল, তেল |
বায়ু |
বায়ু |
|
প্রাথমিক অবস্থা: |
NC |
NC/NO |
NO/NC |
NO/NC |
|
অ্যাকচুয়েশন টাইপ |
সরাসরি অভিনয় |
সরাসরি অভিনয় |
সরাসরি অভিনয় |
সরাসরি অভিনয় |
|
পোর্ট সাইজ |
M5;G1/8 |
G1/8; G1/4 |
G1/8; G1/4 |
জি 1/4 |
|
অবস্থান ও পথ |
3 পোর্ট 2 অবস্থান |
2 পোর্ট 2 পজিশন |
3 পোর্ট 2 অবস্থান |
3 পোর্ট 2 অবস্থান |
|
তৈলাক্তকরণ |
প্রয়োজন নেই |
প্রয়োজন নেই |
প্রয়োজন নেই |
প্রয়োজন নেই |
|
কাজের চাপ |
0-0.7 MPa |
0-0.7 MPa |
0-0.8 MPa |
0-0.8 MPa |
|
প্রমাণ চাপ |
1.2 এমপিএ |
1.5 এমপিএ |
1.2 এমপিএ |
1.2 এমপিএ |
|
ছিদ্রের আকার |
φ1.2 মিমি |
φ2.5 মিমি |
Φ3.2 মিমি/φ3.4 মিমি |
Φ11 মিমি (বড় বায়ু প্রবাহ) |
প্রশ্ন: 3V2 এবং 3V3 সোলেনয়েড ভালভের মধ্যে প্রধান পার্থক্য কী?
A: 3V2: মধ্য প্রবাহ, ছোট বায়ুসংক্রান্ত নিয়ন্ত্রণ ব্যবস্থার জন্য স্যুট
3V3: উচ্চ প্রবাহ, একাধিক সিলিন্ডার বা উচ্চ-প্রবাহ অ্যাপ্লিকেশনের জন্য স্যুট।
গঠন পার্থক্য: 3V3 একটি বৃহত্তর শরীর আছে এবং উচ্চ চাপ এবং প্রবাহ পরিচালনা করতে পারে.
প্রশ্ন: 3V3 সোলেনয়েড ভালভের ছিদ্রের আকার কী?
A: 3V3-08 ভালভ ছিদ্রের আকার 11 মিমি
প্রশ্ন: কোন পণ্যগুলি OLK 3V3 প্রতিস্থাপন করতে পারে?
উত্তর: OLK 3V3 একই ফাংশন এবং অনুরূপ স্পেসিফিকেশন সহ AIRTAC 3V3 সিরিজের সোলেনয়েড ভালভ প্রতিস্থাপন করতে পারে।
