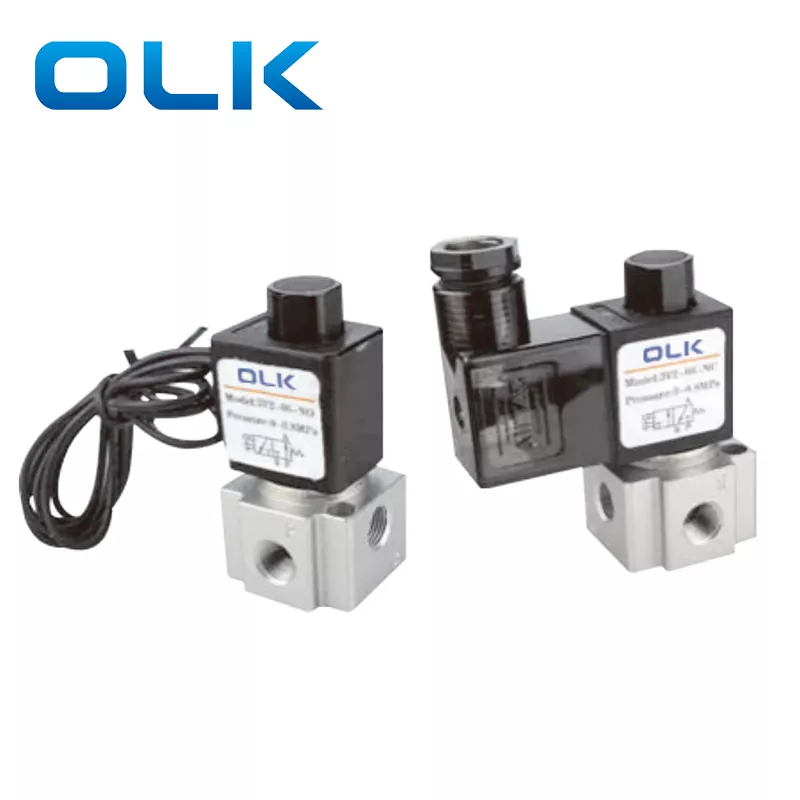

3V2 সোলেনয়েড ভালভ ছোট, হালকা এবং ইনস্টল করা সহজ। এর বডি শক্তিশালী অ্যালুমিনিয়াম দিয়ে তৈরি, যা মরিচা ও ক্ষতি প্রতিরোধ করে। ভালভটি DC12V, DC24V, AC110V, বা AC220V পাওয়ারের বিকল্পগুলির সাথে একটি নির্ভরযোগ্য সোলেনয়েড কয়েল ব্যবহার করে।
এই OLK ব্র্যান্ড 3V2 সোলেনয়েড ভালভ মাঝারি-প্রবাহ বায়ু নিয়ন্ত্রণের জন্য ভাল কাজ করে। এটি দ্রুত সুইচ করে, অল্প শক্তি ব্যবহার করে এবং দীর্ঘ সময় স্থায়ী হয়। এটি সাধারণত বন্ধ (NC), সাধারণত খোলা (NO), বা ডাবল-সোলেনয়েড হতে পারে। এটি প্রায়শই অটোমেশন লাইন, প্যাকেজিং মেশিন, প্রিন্টিং মেশিন এবং খাদ্য মেশিনে ব্যবহৃত হয়। এর ছোট আকার এটিকে আঁটসাঁট জায়গার জন্য নিখুঁত করে তোলে।
1. সংবেদনশীল সুইচিং সঙ্গে সরাসরি-অভিনয় গঠন.

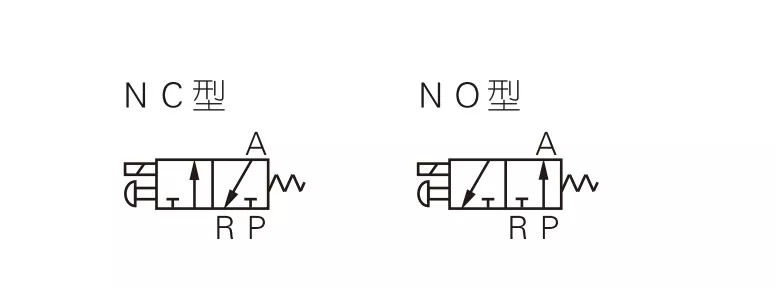

2.সাধারণত বন্ধ (NC) এবং সাধারণত খোলা (NO) ধরনের উপলব্ধ।
3. ভালো sealing এবং বড় প্রবাহ জন্য সমাক্ষ শাট বন্ধ নকশা.
4.কোন তৈলাক্তকরণের প্রয়োজন নেই।
5. সহজ ইনস্টলেশন এবং পরীক্ষার জন্য একটি ম্যানুয়াল ওভাররাইড দিয়ে সজ্জিত।
6. একাধিক স্ট্যান্ডার্ড ভোল্টেজ বিকল্প উপলব্ধ।
|
অর্ডার কোড |
||||||||
|
3V |
2 |
- |
08 |
NC |
A |
|
|
|
|
মডেল |
কোড |
|
পোর্ট সাইজ |
অভিনয়ের ধরন |
স্ট্যান্ডার্ড ভোল্টেজ |
বৈদ্যুতিক প্রবেশ |
থ্রেড টাইপ |
|
|
3V:2 অবস্থান 3 উপায় |
2:2 সিরিজ |
|
06:G1/8 |
NC: সাধারণত বন্ধ |
A:AC220V |
ফাঁকা: আপনার ধরন |
ফাঁকা: জি |
|
|
|
|
|
08:G1/4 |
না: সাধারণত খোলা |
B:DC24V |
আমি: লাইন টাইপ |
টি:এনপিটি |
|
|
|
|
|
|
|
C:AC110V |
|
|
|
|
|
|
|
|
|
ই: AC24V |
|
|
|
|
|
|
|
|
|
F:DC12V |
|
|
|
|
মডেল |
3V206 |
3V208 |
|
কাজের মাধ্যম |
বায়ু (40 μm বা তার বেশি ফিল্টার দ্বারা ফিল্টার করা) |
বায়ু (40 μm বা তার বেশি ফিল্টার দ্বারা ফিল্টার করা) |
|
অভিনয়ের ধরন |
সরাসরি অভিনয় |
|
|
পোর্ট সাইজ |
জি 1/8 |
জি 1/4 |
|
অবস্থান ও পথ |
2 অবস্থান 3 উপায় |
|
|
কার্যকরী এলাকা |
3.2 mm²(Cv = 0.18) |
3.4 mm² (Cv = 0.19) |
|
তৈলাক্তকরণ |
প্রয়োজন নেই |
|
|
অপারেটিং প্রেসার রেঞ্জ |
0 ~ 0.8 MPa (0 ~ 114 psi) |
|
|
প্রমাণ চাপ |
1.5 MPa (215 psi) |
|
|
অপারেটিং তাপমাত্রা (℃) |
-20 ~ 70 |
|
|
শরীরের উপাদান |
অ্যালুমিনিয়াম খাদ |
|
|
স্ট্যান্ডার্ড ভোল্টেজ |
AC220V AC110 AC24V DC24V DC12V |
|
ভোল্টেজ পরিসীমা |
এসি: ±15% ডিসি: 10% |
|
শক্তি খরচ |
AC:7VA DC:7.0W |
|
সুরক্ষা ক্লাস |
IP65(DIN40050) |
|
নিরোধক গ্রেড |
বি লেভেল |
|
সংযোগের ধরন |
ডিআইএন প্লাগ টাইপ/লাইন টাইপ |
|
ন্যূনতম উত্তেজনা সময় |
0.05 সেকেন্ড |
|

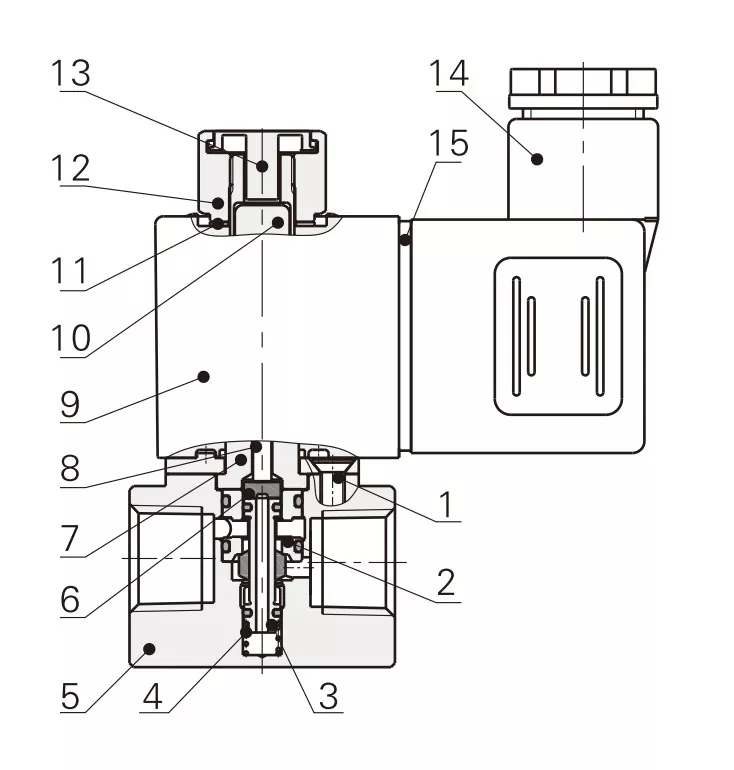

না. |
নাম |
|
1 |
কাউন্টারসাঙ্ক স্ক্রু |
|
2 |
স্পেসারের হাতা |
|
3 |
মূল সমাবেশ |
|
4 |
বসন্ত |
|
5 |
শরীর |
|
6 |
গ্যাসকেট |
|
7 |
সোলেনয়েড সমাবেশ |
|
8 |
প্লাঞ্জার রড |
|
9 |
কুণ্ডলী |
|
10 |
চলন্ত আয়রন কোর |
|
11 |
ফিক্সড ওয়াশার |
|
12 |
স্থির বাদাম |
|
13 |
ম্যানুয়াল বোতাম |
|
14 |
টার্মিনাল |
|
15 |
টার্মিনাল গ্যাসকেট |
|
আইটেম |
3V1-M5/3V1-06 |
2V025-06/2V025-08 |
3V2-06/3V2-08 |
3V3-08 |
|
কাজের মাধ্যম |
বায়ু |
বায়ু, জল, তেল |
বায়ু |
বায়ু |
|
প্রাথমিক অবস্থা: |
NC |
NC/NO |
NO/NC |
NO/NC |
|
অ্যাকচুয়েশন টাইপ |
সরাসরি অভিনয় |
সরাসরি অভিনয় |
সরাসরি অভিনয় |
সরাসরি অভিনয় |
|
পোর্ট সাইজ |
M5;G1/8 |
G1/8; G1/4 |
G1/8; G1/4 |
জি 1/4 |
|
অবস্থান ও পথ |
3 পোর্ট 2 অবস্থান |
2 পোর্ট 2 পজিশন |
3 পোর্ট 2 অবস্থান |
3 পোর্ট 2 অবস্থান |
|
তৈলাক্তকরণ |
প্রয়োজন নেই |
প্রয়োজন নেই |
প্রয়োজন নেই |
প্রয়োজন নেই |
|
কাজের চাপ |
0-0.7 MPa |
0-0.7 MPa |
0-0.8 MPa |
0-0.8 MPa |
|
প্রমাণ চাপ |
1.2 এমপিএ |
1.5 এমপিএ |
1.2 এমপিএ |
1.2 এমপিএ |
|
ছিদ্রের আকার |
φ1.2 মিমি |
φ2.5 মিমি |
Φ3.2 মিমি/φ3.4 মিমি |
Φ11 মিমি (বড় বায়ু প্রবাহ) |
প্রশ্ন: 3V2 এবং 3V3 সোলেনয়েড ভালভের মধ্যে প্রধান পার্থক্য কী?
A: 3V2: মধ্য প্রবাহ, ছোট বায়ুসংক্রান্ত নিয়ন্ত্রণ ব্যবস্থার জন্য স্যুট
3V3: উচ্চ প্রবাহ, একাধিক সিলিন্ডার বা উচ্চ-প্রবাহ অ্যাপ্লিকেশনের জন্য স্যুট।
গঠন পার্থক্য: 3V3 একটি বৃহত্তর শরীর আছে এবং উচ্চ চাপ এবং প্রবাহ পরিচালনা করতে পারে.
প্রশ্ন: 3V2 সোলেনয়েড ভালভের ছিদ্রের আকার কী?
A: 3V2-06 ভালভের ছাদের আকার 3.2 মিমি; 3V2-06 ভালভের ছাদের আকার 3.4 মিমি
প্রশ্ন: কোন পণ্যগুলি OLK 3V2 প্রতিস্থাপন করতে পারে?
উত্তর: OLK 3V2 একই ফাংশন এবং অনুরূপ স্পেসিফিকেশন সহ AIRTAC 3V2 সিরিজের সোলেনয়েড ভালভ প্রতিস্থাপন করতে পারে।
