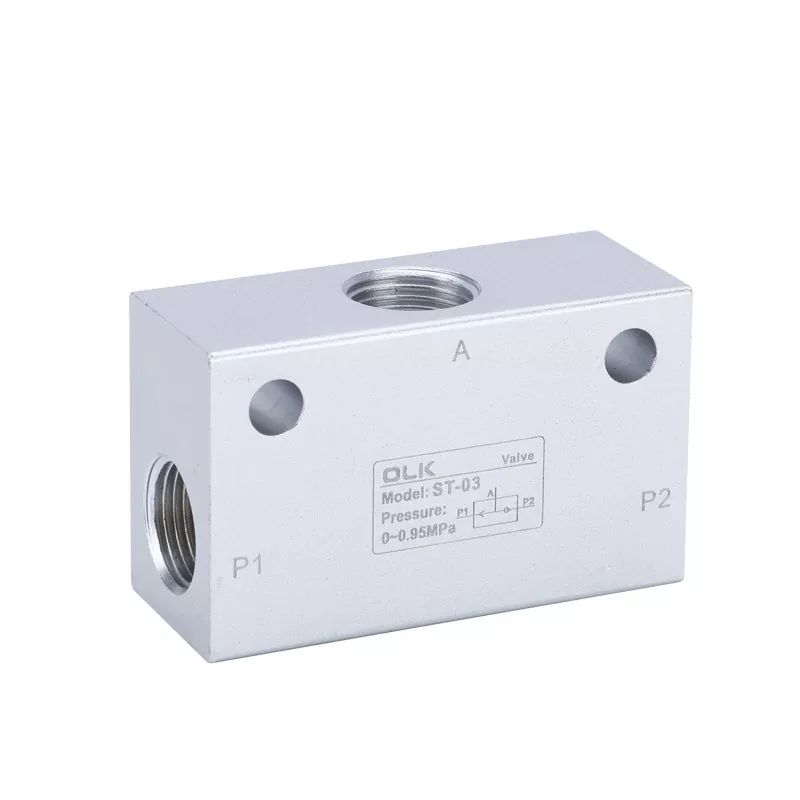

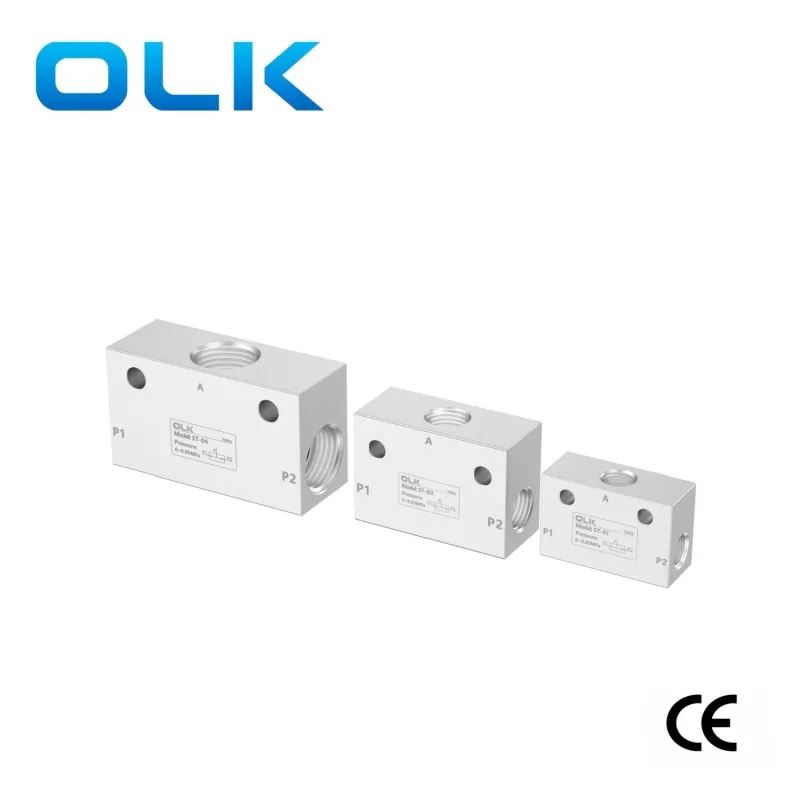

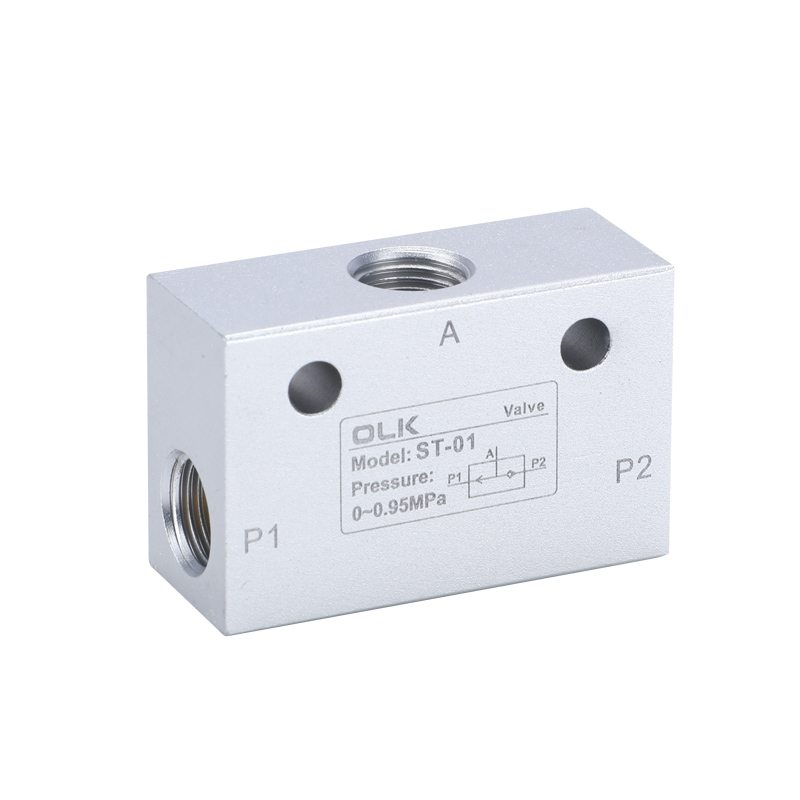

সেন্ট সিরিজ শাটল ভালভ

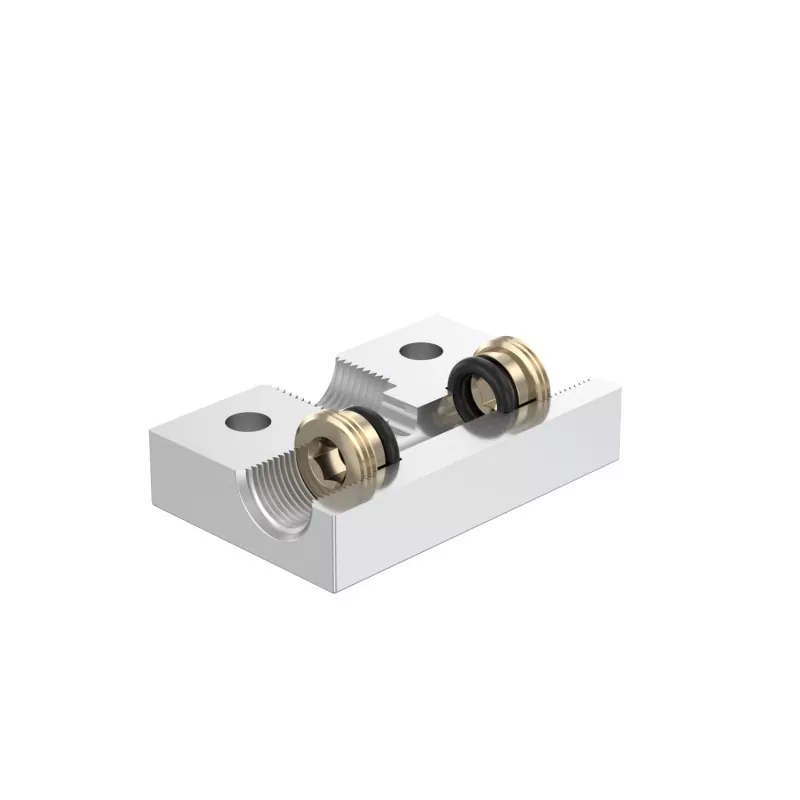

ওলিকাই (ওএলকে) এসটি সিরিজের শাটল ভালভের দুটি ইনলেট পোর্ট রয়েছে "ইন" এবং একটি আউটলেট পোর্ট "আউট"। যখন কোনও আমদানির একটি ইনপুট থাকে, তখন রফতানির একটি আউটপুট থাকে। যদি দুটি ইনলেট চাপ সমান না হয় তবে উচ্চ-চাপ ইনলেট এবং আউটলেট সংযুক্ত থাকে। যদি দুটি ইনলেট চাপ সমান হয় তবে প্রথম ইনপুট চাপযুক্ত খাঁড়িটি আউটপুট পোর্টের সাথে সংযুক্ত থাকে।

এসটি শাটল ভালভ এলএসও সিলেক্টর ভালভ বা ডুয়াল পাইলট চেক ভালভ হিসাবে পরিচিত, এটি মূলত ত্রি-মুখী হাইড্রোলিক পাইলট চেক ভালভ। তারা স্বয়ংক্রিয়ভাবে হাইড্রোলিক সার্কিট নির্বাচন করে। যখন অ্যাকুয়েটর দুটি বিকল্প চাপ তেল উত্স দ্বারা সরবরাহ করা হয় এবং উচ্চতর চাপ তেল বন্দরটি খোলার প্রয়োজন হয়, তখন শাটল ভালভ ব্যবহার করা হয়।

এসটি সিরিজ শাটল ভালভ সাফ ইন্টারফেস থ্রেড ， দ্রুত নিষ্কাশন, বৃহত্তর বায়ুচলাচল ক্ষমতা, সহজ ইনস্টলেশন, গ্যাস সংকুচিত করতে সক্ষম ； দ্রুত নির্গমন

সাবধানতা এবং প্রয়োগের সমস্যা:

শাটল ভালভগুলি মূলত সিগন্যাল নির্বাচনের জন্য ব্যবহৃত হয়, যেমন সার্কিটগুলিতে যা ম্যানুয়াল এবং স্বয়ংক্রিয় ক্রিয়াকলাপের মধ্যে স্যুইচ করে।

যদি এয়ার টিউব ফিটিংগুলি সঠিকভাবে নির্বাচন না করা হয়, যার ফলে কোনও বন্দরে বায়ু গ্রহণ বা নিষ্কাশন খুব ছোট হয়, তবে ভালভ কোর পুরোপুরি স্থানান্তরিত হতে পারে না, যার ফলে সমস্ত বন্দর সংযুক্ত থাকে। এটি অবশ্যই প্রতিরোধ করা উচিত। এসটি -01: জি 1/8; এসটি -02: জি 1/4; এসটি -03: জি 3/8; এসটি -04: জি 1/2

শাটল ভালভগুলি উচ্চ এবং নিম্নচাপের স্যুইচিং সার্কিটগুলিতেও ব্যবহার করা যেতে পারে। তবে, নিম্নচাপ হারানোর ঝুঁকি এড়াতে শাটল ভালভের উচ্চ-চাপ ইনলেট পাশে একটি 2-পজিশন 3-ওয়ে ভালভ ইনস্টল করতে হবে।

প্রতীক:

এসটি সিরিজ শাটল ভালভ সাধারণ পরামিতি

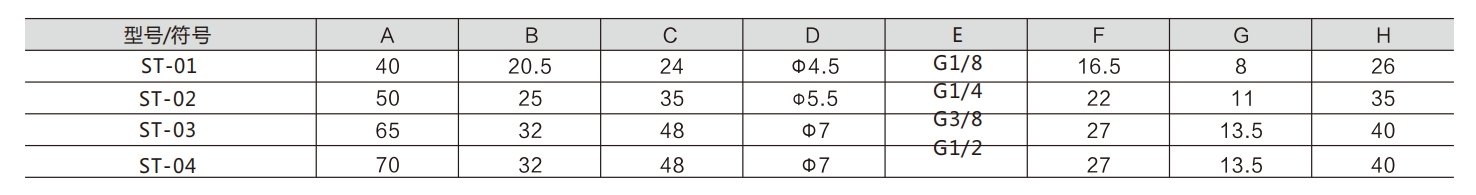

এসটি সিরিজ শাটল ভালভ বিভিন্ন পরামিতি
